Store manuel pour mini van et fourgon  FIAMMA F35 230

Le constructeur italien FIAMMA présente son iconique store F35 en version 230 cm! Ce store est un store banne pour véhicule de loisirs et voiture à ouverture manuelle.  Il se déploie rapidement en tirant sur le bandeau frontal en moins de  5 min chrono ! Léger et très résistant grâce à son boitier compact en aluminium en version deep black.

🚐 Légerté et simplicité d’utilisation pour la Vanlife & la CarLife

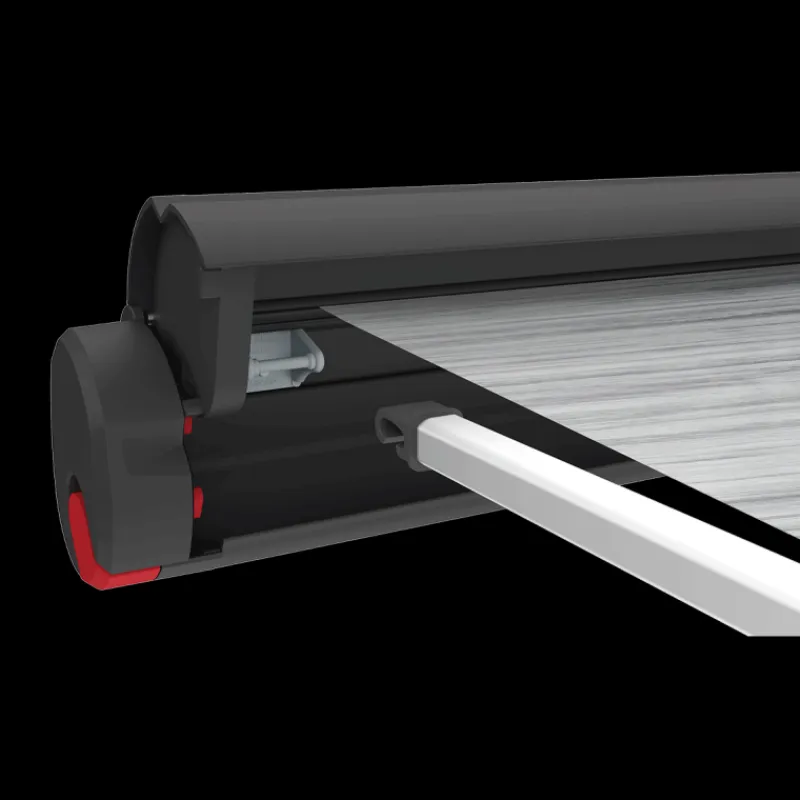

Pratique, le F35 contient les bras de tensions ainsi que les bras de supports télescopiques à l’intérieur de la barre d’enroulement.

Cette version du FIAMMA F35 présente une longueur compacte de 233 cm. Il trouvera aisément sa place sur tout type de van ou de petit fourgon aménagé ! Il peut aussi convenir aux SUV, 4×4 et caravanes.

Avec une avancée de 225 cm, il vous apportera une surface d’ombre agréable pour pouvoir déjeuner à l’abri du soleil de 4,5m2.

La toile multicouche en vinyle de couleur Royal Grey est résistante aux UV, et ne se décolore pas sous l’effet du soleil. Imperméable grâce à l’absence de coutures, elle est traitée anti-moisissures et lavable.

✅ Avantages du store FIAMMA F35 230

• Format compact adapté aux petits gabarits
• Simple à utiliser : il suffit de tirer sur la toile pour la déployer
• Installation polyvalente : sur paroi, barres de toit, galerie, ou rail de caravane
• Léger : 11kg

🛠️ Conseils d’installation du FIAMMA F35 230 cm ?

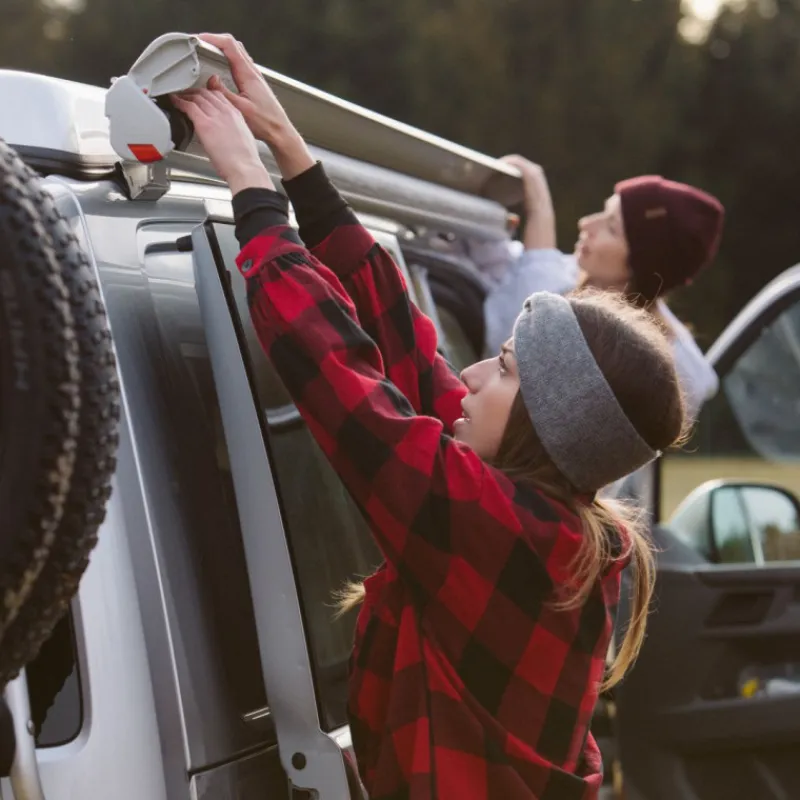

Pour installer le store sur son véhicule, il faut nécessairement installer sur son véhicule un Kit de fixation pour store F35 & le F35 Pro. Il existe la version  pour les toits plats ou une grande variété de  F35 & F35 Pro spécifique pour votre modèle de véhicule.

NB : Le F35 est livré avec des pattes et des bagues permettant de s’installer sur un Kit destiné au F35 Pro.

Dans la plupart des cas, le kit d’adaptateur nécessite de percer la carosserie pour y visser les pattes ou étriers qui serviront à accueillir le store.

Une fois le store fixé sur les étriers :

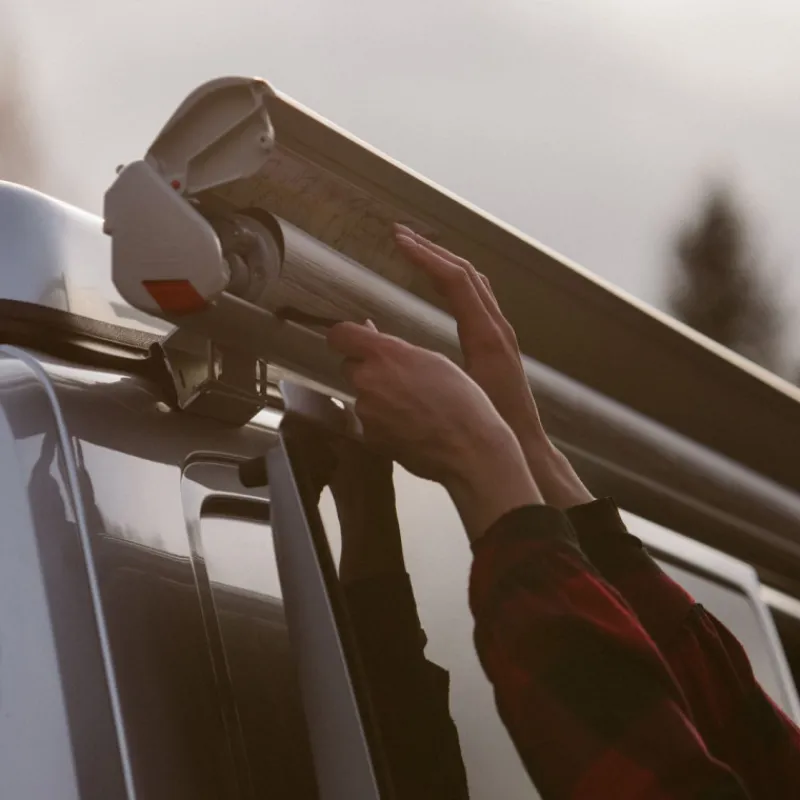

• Ouvrir le boitier du store en appuyant sur les 2 boutons poussoir
• Dérouler à la main le store en tirant sur la toile
• Sortir les pieds télescopiques et les positionner contre le sol
• Installer les rafter latéraux de chaque côté en les clipsant sur le boitier
• Ajuster la hauteur des pieds

🚐 Compatibilité véhicule

• Mini‑vans
• Vans aménagés
• Fourgons compacts
• 4×4 et SUV équipés d’un rail ou d’une galerie
• Petites caravanes

✔️ Compatibilité avec VASP

L’installation du store n’est pas contraignant pour l’homologation VASP. Vous pouvez donc installer ce sotre F35 FIAMMA sur votre van ou fourgon sans soucis.

❓ Comment choisir la bonne longueur de store pour mon fourgon aménagé ?

C’est facile ! Il faut mesurer la longueur disponible sur le toit ou la paroi et choisir la taille de store s’en approchant le plus. Attention de ne pas prendre une taille de store plus grand !

⭐ L’avis de H2R Equipements

La version 230 cm du store FIAMMA F35 est un excellent choix pour les véhicules courts. Son boîtier Deep Black, sa toile robuste et sa simplicité d’utilisation en font un allié idéal pour profiter d’un abri rapide et efficace lors de vos sorties en van ou fourgon compact.

⚙️ Caractéristiques techniques du store de toit petit fourgon aménagé FIAMMA F35 230

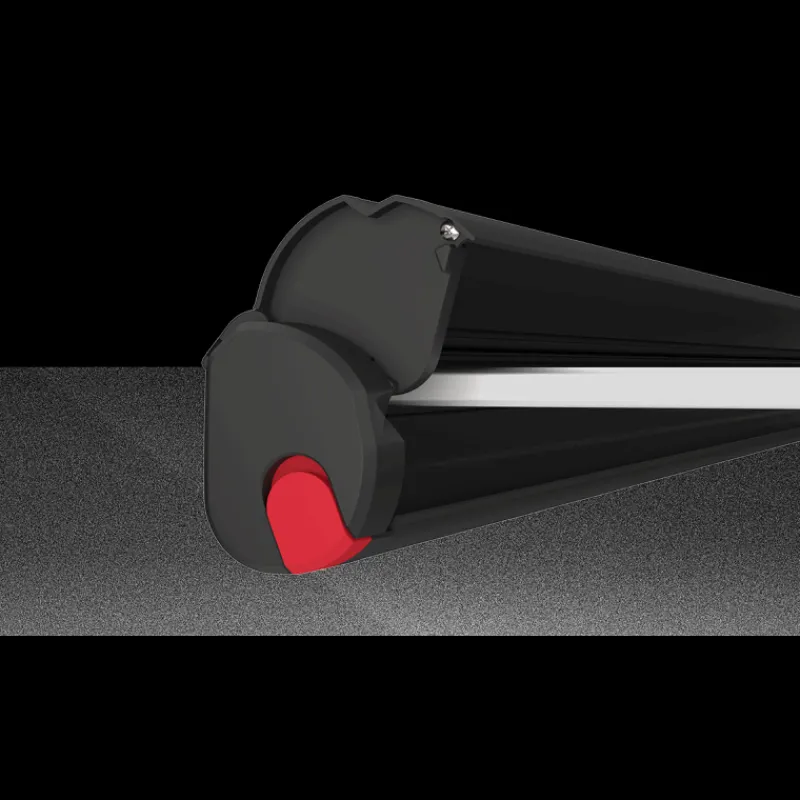

• Dimensions boitier : 9,7 x 85 x 233 cm
• Matière boitier : aluminium
• Poids : 11 Kg
• Longueur du store (A) : 233 cm
• Longueur de la toile (B) : 202 cm
• Avancée de la toile (C) : 225 cm
• Hauteur max du sol : 225 cm
• Surface d’ombre : 4,5 m²
• Coloris boitier : Deep black
• Coloris toile : Royal Grey

❓ Quels accessoires puis-je ajouter sur mon store ?

• Kit de fixation spécial FIAMMA F35
• Paroi
• Sangle
• Accroches FIAMMA Kit Awning hangers
