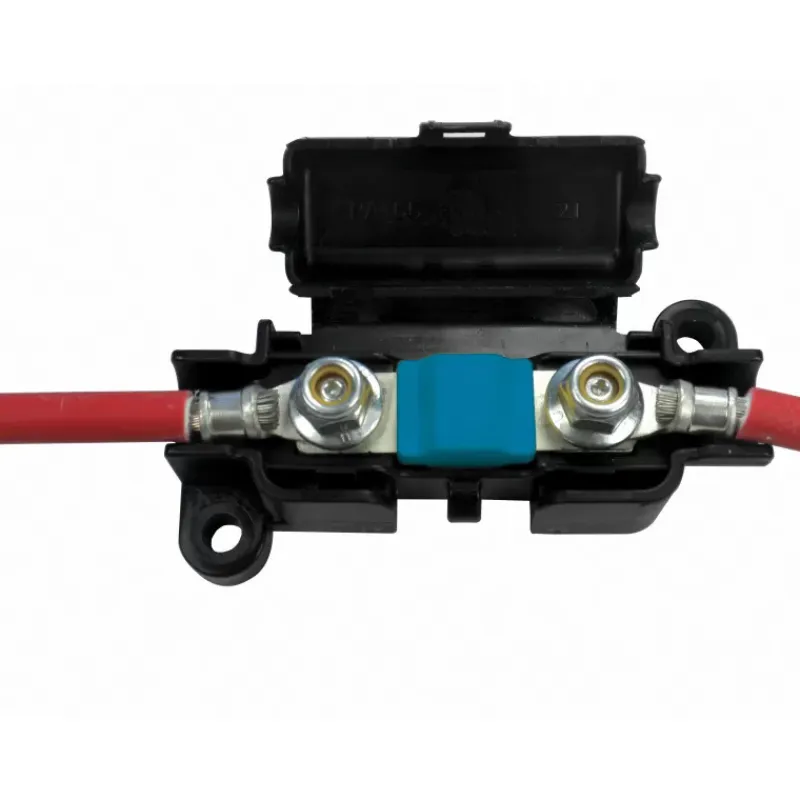

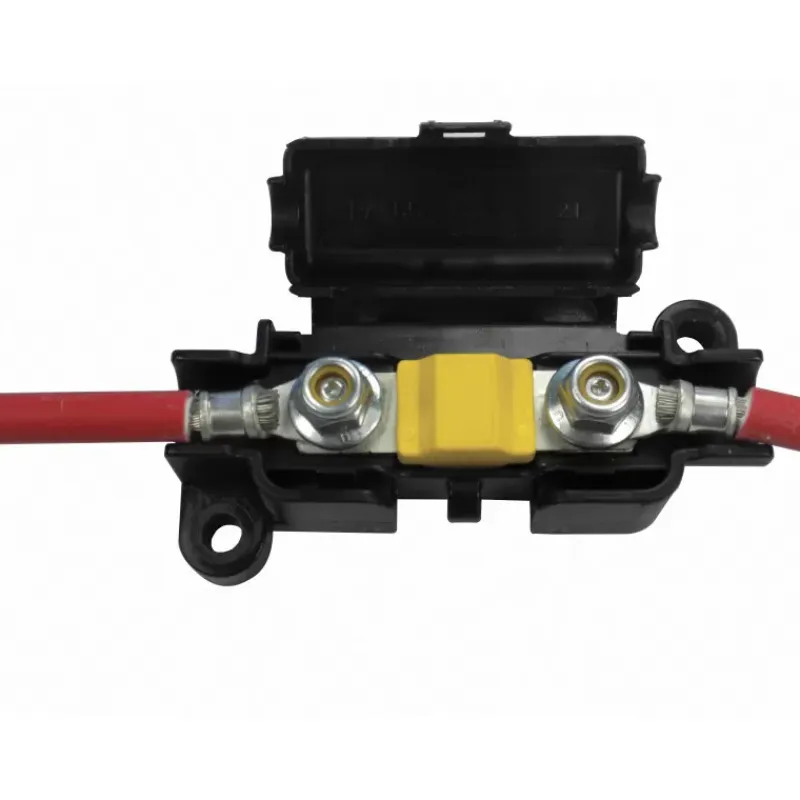

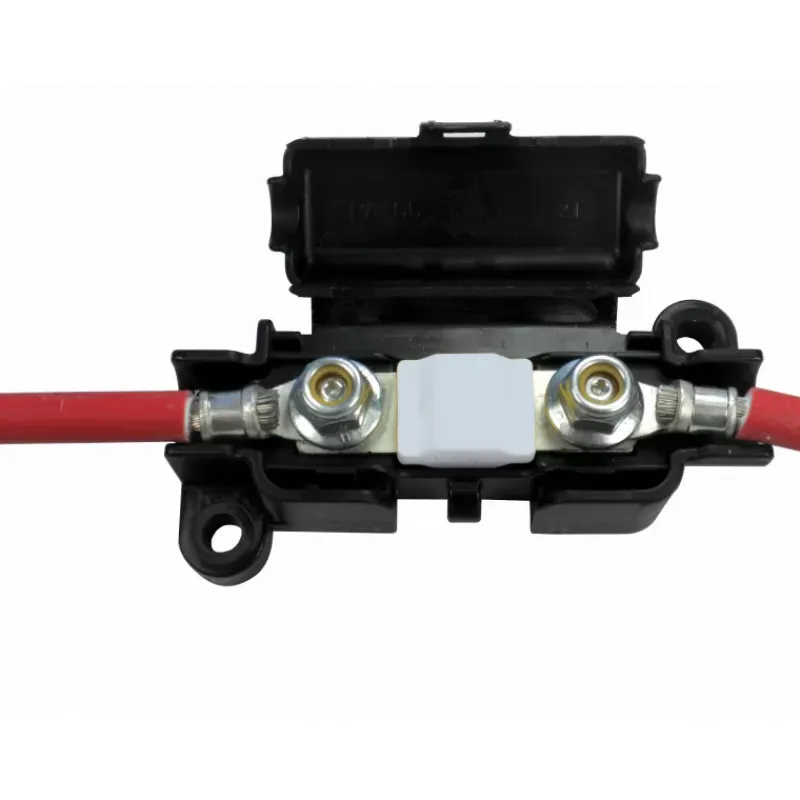

Kit porte-fusible + fusible MIDI 32 V de 30 à 100 A UNITECK

Les fusibles MIDI sont particulièrement indiqués pour la protection des circuits électriques et des consommateurs à basse tension en courant continu, de forte et moyenne puissance, avec une plage de courant de 30 à 200 A. Ils sont destinés à être utilisés sur des bateaux, des véhicules, et des véhicules aménagés tels que des vans, des fourgons aménagés et des camping-cars.

Le porte-fusible MIDI de chez UNITECK, conçu pour accueillir les fusibles MIDI, tels que le MidiVAL ou similaire comme Midi Fuse et autre fusible longueur 40 mm, ce porte-fusible offre une adaptation parfaite aux systèmes électriques basse tension 12 V et 24 V utilisés dans les bateaux, l’automobile et les véhicules aménagés comme le van et le camping-car.

L’entraxe de 30 mm et les dimensions des fusibles fournis de 40 mm en font un porte-fusible polyvalent et adaptable à diverses marques et configurations. Les fusibles MIDI assurent la protection du circuit électrique. En cas de surintensité, le fusible prévient la surchauffe et les courts-circuits. Installé en amont de l’installation, le fusible MIDI est simple à installer. Conçu selon un code couleur en lien avec sa charge de rupture admissible, les fusibles MIDI sont facilement identifiables et facilitent la lecture du circuit électrique.

Exemples d’installation de fusibles en bateau et véhicule aménagé

• Protection générale du circuit électrique complet (Fusible départ batterie)
• Protection du circuit d’alimentation pour convertisseur de tension 12/230
• Protection entre système de charge et batterie, coupleur, séparateur, répartiteur.

Comment calculer la puissance de son fusible dans un circuit électrique de bateau ou véhicule aménagé ?

Toujours vérifier que les câbles électriques utilisés ont bien une capacité de charge supérieure au fusible utilisé.

1. Additionner la totalité des consommations maximales par consommateur.
2. Ajouter 20 % à la somme des consommateurs.
3. Ajuster la valeur du fusible en sélectionnant le fusible de capacité supérieure.

Exemple appliqué sur système 12 V :

• Consommation maximale totale : 1400 W.
• Consommation maximale en ampères : 1400 W / 12 V = 116,67 A.
• Application de 20 % de sécurité : 116,67 A + 20 % = 140 A.
• Choix du fusible de capacité supérieure dans la gamme UNITECK MEGA : 150 A.
• N’oublions pas de dimensionner le câble en fonction du fusible utilisé.

Caractéristiques techniques des kits porte-fusibles fusibles UNITECK

Porte-fusibles

• Tension Recommandée : 12 à 32V
• Connexion Midi : 2 Goujons M5
• Entraxe : 50,8 mm

Fusible

• Modèle : midiVAL®
• Fabrication : Zinc étamé
• Capacité disponible : 30, 40, 60, 80, 100 A
• Dimensions hors tout : 40 x 12 x H 8,2 mm
• Entraxe : 30 mm
• Œil : Ø 5,3 mm pour filetage M5
• Conforme : ISO 8820-5 (type SF 51), REACH, RoHS

Contenu de la boîte

• 1 x Fusible
• 1 x Porte-Fusible
