Guindeau électrique Genius 12 V 500 W QUICK pour bateau

L’entreprise italienne QUICK est devenue avec le temps une marque incontournable dans l’univers nautique ; Leur offre est très complète. Elle propose de l’éclairage intérieur, extérieur et même sous-marin, des propulseurs, des chauffes-eau, des stabilisateurs gyroscopique, sans oublier évidemment leurs solutions de mouillage.

De nombreuses unités neuves sont équipées de guindeaux QUICK. Grâce à ses innovations et à la qualité de son matériel, l’enseigne a su répondre aux exigences du nautisme, ce qui en a fait avec le temps un acteur incontournable dans le domaine.

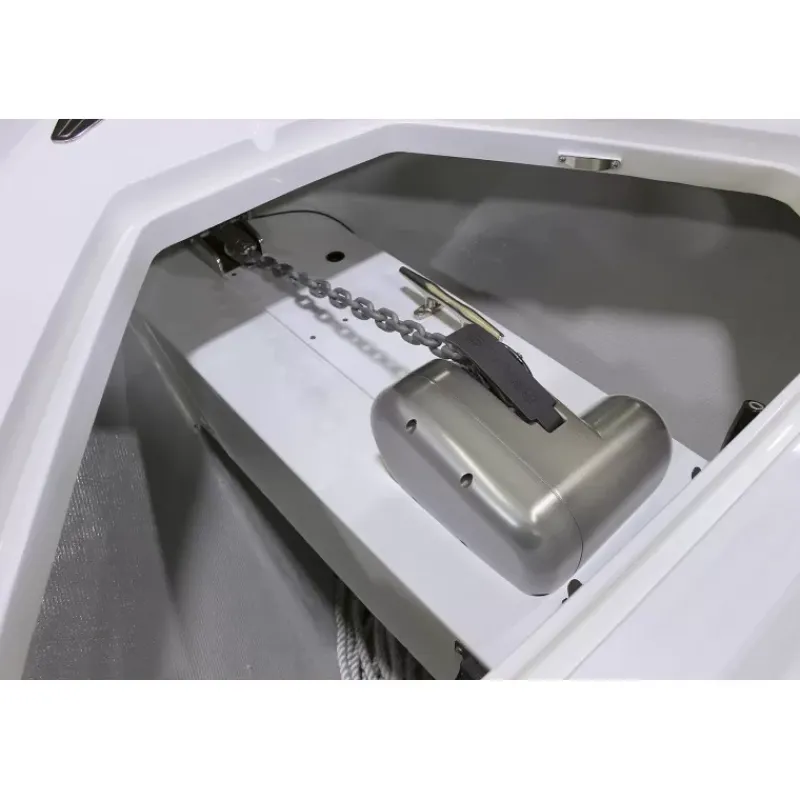

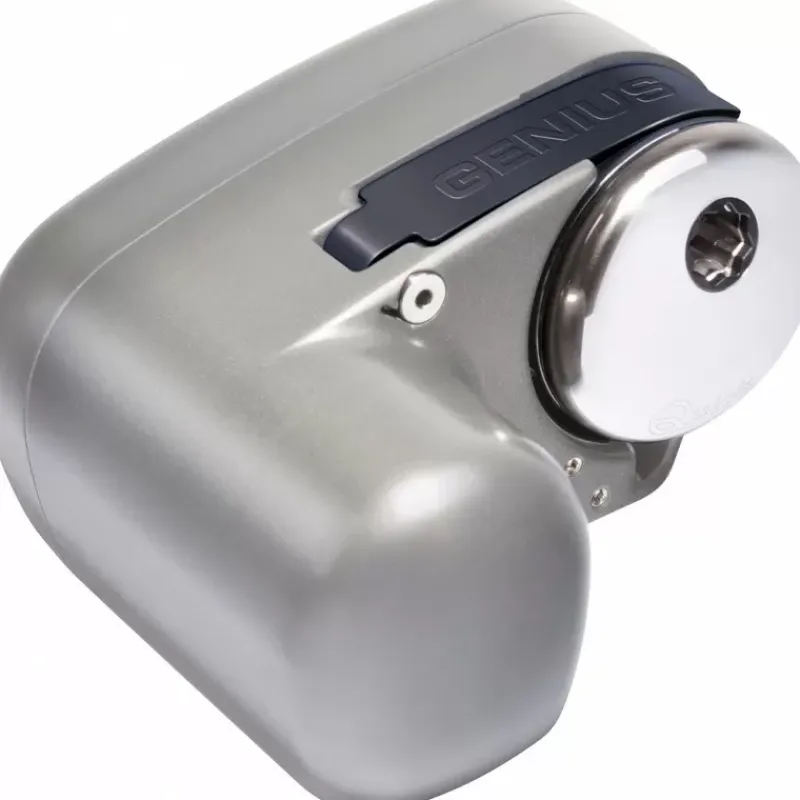

Le guindeau Genius 12 V 500 W QUICK dispose d’un axe horizontal, nous le proposons au choix avec un barbotin pour de la chaine de 6 mm. Il se fixera sur le pont ou dans la baille à mouillage. Son moteur est intégré dans le corps du guindeau en aluminium anodisé.

Tous les barbotins proposés par QUICK sont équipés d’aimants, ainsi en connectant un , vous connaitrez la longueur de chaine déployée ou restante.

Selon le type de bateau et la zone de navigation concernée, ce guindeau sera idéal pour remonter l’ancre d’un bateau de 6 à 9 m.

Ce guindeau est très compact, et sa légèreté s’explique par le corps en aluminium anodisé, sans renier sur la fiabilité, performance et durabilité. La poupée et le barbotin sont quant à eux en inox 316.

Méthode d’installation du guindeau électrique Genius 12 V 500 W QUICK

Définir l’implantation du guindeau

• Aligner la sortie de chaine du barbotin et le davier doivent

• La surface qui recevra le guindeau sera plate et les parties supérieure et inférieure parallèles.
• L’épaisseur du pont doit être comprise entre 20 et 40 mm

Pour que la chaine s’étale correctement dans la baille à mouillage, celle-ci sera profonde d’au moins 40 cm.

• La hauteur du guindeau n’est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d’éviter le ragage de la chaine.
• L’emplacement étant défini, mettre en place le gabarit, et percer les différents trous
• Pour éviter l’infiltration d’eau au niveau des perçages, après avoir nettoyé les surfaces, appliquer une résine, peinture ou enduit etc
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Comment utiliser le guindeau ?

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l’embrayage.

Avant la manœuvre, démarrer votre moteur du bord.

Pour jeter l’ancre : Afin de descendre l’ancre mécaniquement, agir sur l’embrayage à l’aide de la manivelle pour réguler la vitesse. Vous pouvez manœuvrer électriquement, pour cela verrouiller l’embrayage, puis contrôler la descente avec .

Pour relever l’ancre : Verrouiller l’embrayage, puis contrôler la remontée avec le bouton « up » de votre  ou de votre . La chaine doit rester le plus vertical possible.  étant dans son logement sur le davier, mettre un bout pour la sécuriser.

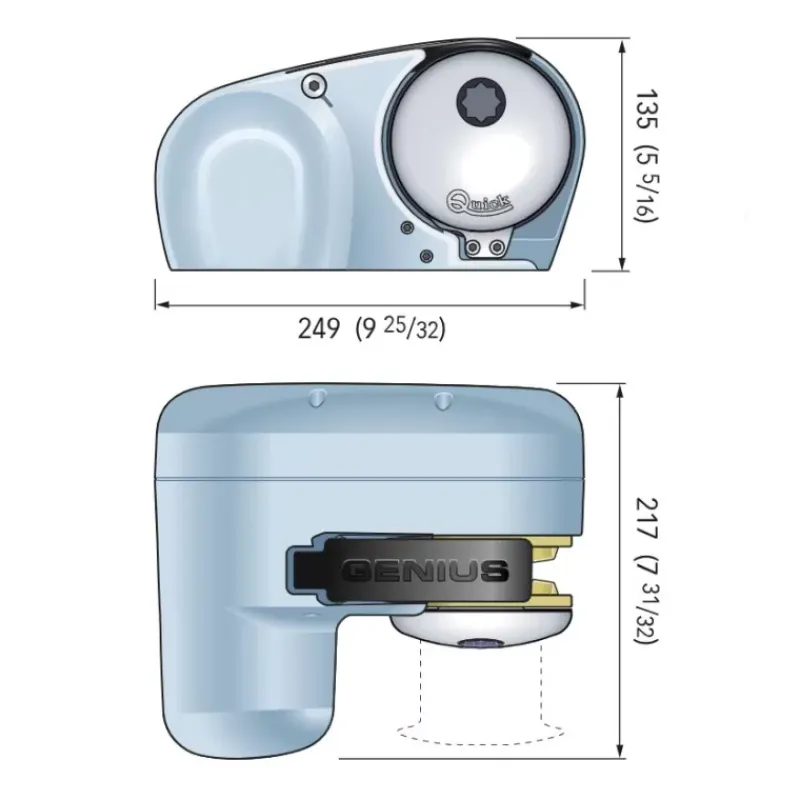

Caractéristiques et détails techniques du guindeau électrique Genius 12 V 500 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 680 kg
• Charge de travail
  • Force de relevage : 85 kg
  • Charge de rupture : 250 kg
• Vitesse de relevage
  • À la charge de travail : 10,3 m/min
  • Maximale : 25,5 m/min
• Section de câblage minimale : 10 mm²
• Disjoncteur de protection : 50 A
• Poids :
  • Modèle sans poupée : 10,2 Kg
  • Modèle avec poupée : 11,5 Kg

Composition de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 6 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Vous trouverez ci-dessous le manuel d’utilisation, comportant davantage de détails techniques et recommandations.
