Tableau électrique 12V aluminium 6 interrupteurs OSCULATI

Equipement électrique pour bateau et fourgon aménagé, OSCULATI tableau électrique avec disjoncteur pour conception du circuit électrique 12V ou 24V tableau avec interrupteurs étanchéité IP56.

Contrôlez et alimentez votre réseau électrique embarqué en bateau ou véhicule de loisir

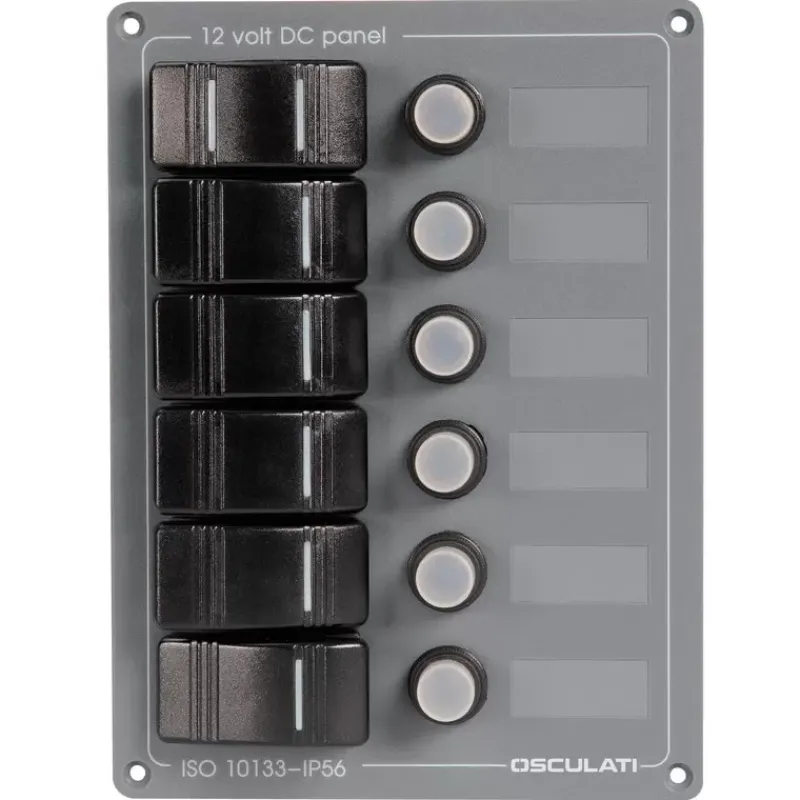

Equipement électrique 12V de qualité marine, tableau électrique en aluminium avec façade en polycarbonate, équipé d’interrupteurs avec témoins LED et d’une protection par disjoncteurs thermiques.

Spécialement conçu pour une installation en bateau ce tableau électrique 12 V convient également pour la conception de circuit électrique dans le fourgon aménagé et camping-car, compatible pour une installation en extérieur (non exposé aux embruns) grâce à ses boutons étanches IP56.

🔧 Comment installer le tableau de distribution dans mon bateau ?

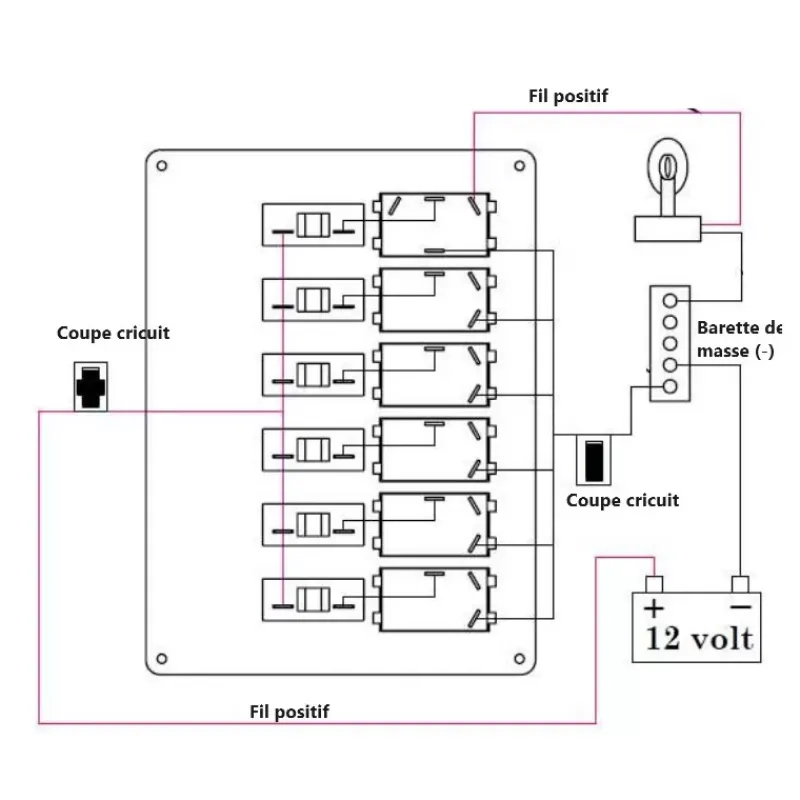

L’installation est assez simple car le tableau est pré-câblé derrière, il convient donc de le raccorder directement à la borne positive de la batterie et à la borne négative via une  par exemple. Les interrupteurs et disjoncteurs sont unipolaires, la connexion à la masse (borne négative) est donc facultative, sans cela néanmoins les témoins LED de fonctionnement ne s’allumeront pas.

Pour l’installation sur son support, le tableau se monte par encastrement sur un plan vertical, il sera maintenu par 4 vis (non livrées).

Un tableau électrique polyvalent

Il est important de noter que 2 des 7 interrupteurs ont des fonctionnalités différentes, ils ne sont pas simplement des interrupteurs ON/OFF. Le premier est un interrupteur 3 positions ON-OFF-ON pour un  par exemple, une lampe à deux éclairages ou encore pour contrôler le fonctionnement auto ou manuel d’une pompe de cale.

Le dernier est quant à lui un interrupteur momentané OFF-MOM, c’est à dire qu’il est équipé d’un ressort pour retour sur OFF automatiquement si vous n’appuyez pas dessus. Parfait pour une corne de brume électrique par exemple.

⚙️ Caractéristiques techniques du tableau électrique 12V OSCULATI

• Alimentation : 12 V
• Type de protection : disjoncteurs réarmables
• Nombre interrupteurs : 6
• Voyants lumineux de fonctionnement
• Etanchéité : norme IP56
• Corps : aluminium et polycarbonate gris foncé

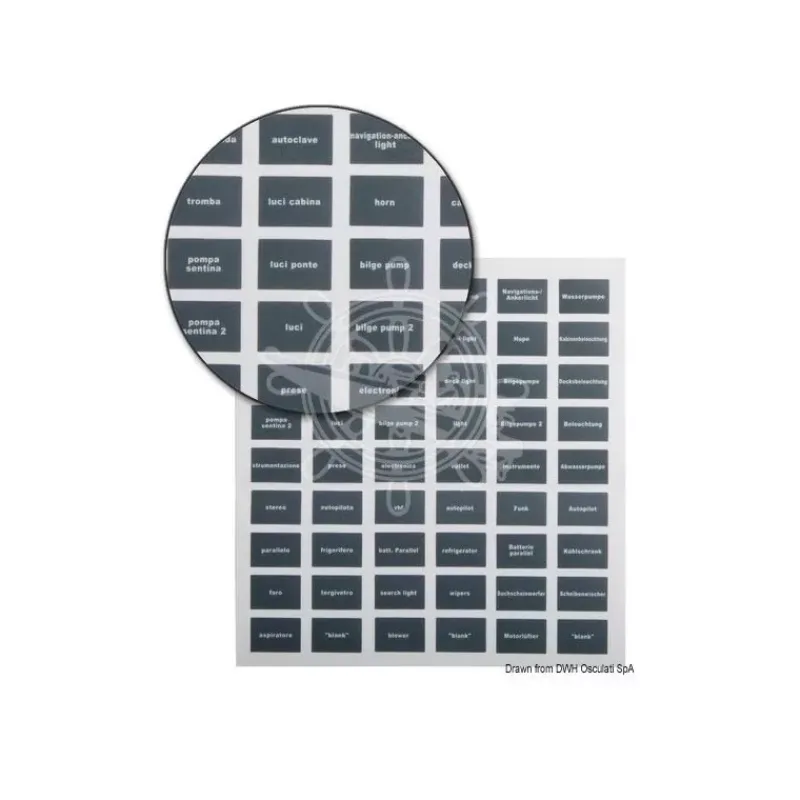

• Fourni avec étiquettes : Anglais, Allemand, Italien
• Installation : verticale

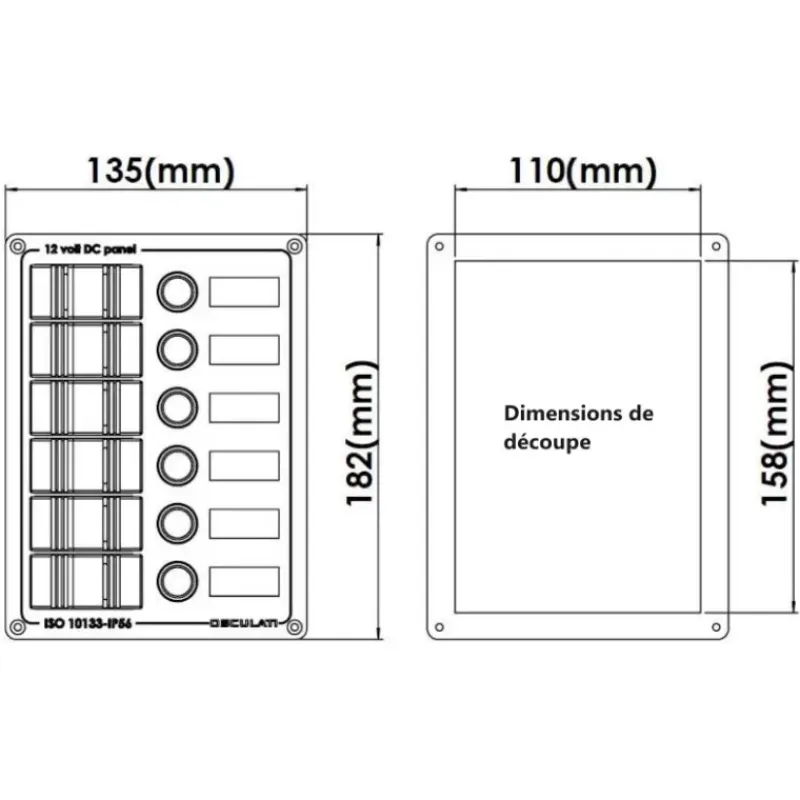

• Dimensions : 207 x 124 mm
• Dimensions d’encastrement : 110 x 158 mm
• Conformité : CE
