Clearance Tableau électrique Wave design + prise 12V Distribution & Protection·Tableau Électrique|Distribution & Protection·Tableau Électrique

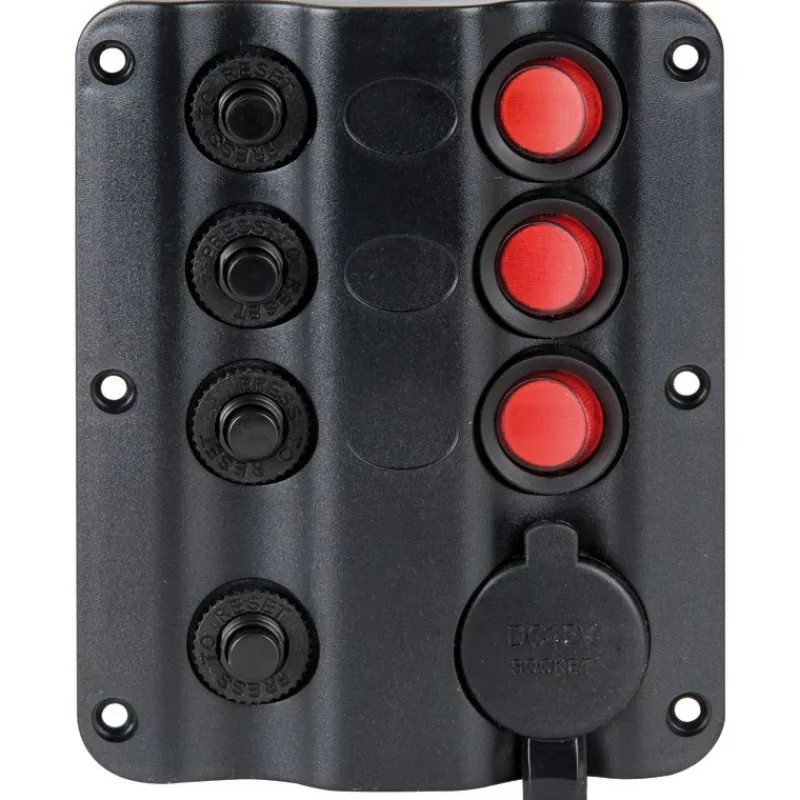

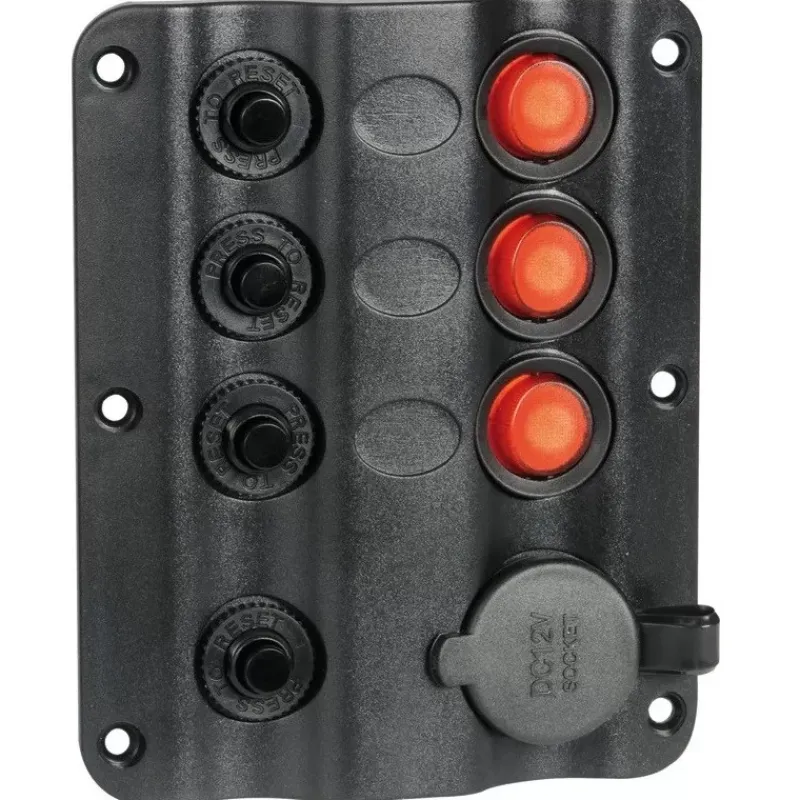

Tableau électrique OSCULATI Wave Design + prise 12 V

OSCULATI Tableau électrique modulaire 12V avec prise allume-cigare et disjoncteur thermique intégré, idéale pour le circuit électrique du bateau et camping-car.

Un tableau compact, étanche et modulaire pour gérer vos équipements 12 V à bord

Le tableau électrique OSCULATI Wave Design + prise 12V est une solution pratique et fiable pour gérer les circuits 12 V à bord de votre bateau, fourgon aménagé ou camping-car. Ce modèle intègre 3 interrupteurs lumineux (4A, 6A, 8A), une prise 12V type allume-cigare protégée par un disjoncteur 10A, et une façade étanche IP65.

Grâce à son design modulaire, il peut être combiné avec d’autres éléments de la gamme Wave Design (voltmètre, prises USB…). Le disjoncteur thermique réarmable remplace les fusibles classiques, offrant une protection efficace et une remise en service rapide en cas de surcharge.

Compact (125 x 100 mm) et facile à encastrer (50 mm de profondeur), ce tableau est idéal pour piloter l’éclairage, les pompes, les prises accessoires ou tout autre consommateur 12V à bord.

❓ Un pannau électrique, à quoi ça sert ?

Le tableau électrique offre trois rôles sur votre circuit électrique à bord de votre bateau, site isolé ou van aménagé :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de disjoncteurs réarmables, il permet de se protéger des courts-circuits pouvant conduire à des incendies

🔧 Comment l’installer dans mon bateau ou mon van ?

Faites le vous même, c’est très simple. Le tableau en lui-même se fixe donc par encastrement sur une paroi vertical et est fixé à l’aide de 6 vis.

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement.

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les disjoncteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Pour compléter l’installation, découvrez également nos autres solutions d’électricité nomade et embarquée :

• 👉  : pour stocker l’énergie en bateau
• 👉  : à coller sur le toit de votre van aménagé pour charger les batteries


Un tableau modulaire

Ce panneau est donc issus de la gamme Wave Design de OSCULATI et il peut être couplé avec tous les modules Wave design :

• 👉  supplémentaire : pour contrôle votre niveau de charge batterie
• 👉  : afin de pouvoir charger vos smartphones

• 👉 Découvrez également les autres panneaux de la gamme :

✅ Avantages du panneau

• 3 interrupteurs lumineux avec disjoncteur de protection 4A, 6A, 8A
• Prise 12V type allume-cigare avec disjoncteur 10A
• Disjoncteurs thermiques réarmables : pas de fusibles à remplacer
• Façade étanche IP65
• Format compact : 125 x 100 mm
• Modulaire : compatible avec les autres éléments Wave Design
• Norme CE

⛵🚐 Compatibilité d’utilisation

• Bateaux : voiliers, vedettes, semi-rigides (intérieur ou extérieur sur la console)
• Vans aménagés, fourgons, camping-cars
• Utilisation intérieure uniquement
• Pour circuits éclairage, pompe à eau, prise 12V, etc.

⚙️ Caractéristique tableau électrique Wave design OSCULATI + prise 12V

• Façade étanche : IP65
• Tableau 3 interrupteurs : 1x 4A/1x6A/1x8A
• Dimension 125 x 100 mm
• Encastrement : 50 mm de recul minimum
• Prise 12V type allume cigare: disjoncteur 10A (ne pas utiliser avec allume cigare)
• Etiquettes de repérage : fourni
• Norme : CE
