Clearance VICTRON Busbar 250A – 6 emplacements + couvercle Distribution & Protection·Busbar Et Bornier Dc|Distribution & Protection·Bornier Et Busbar Dc

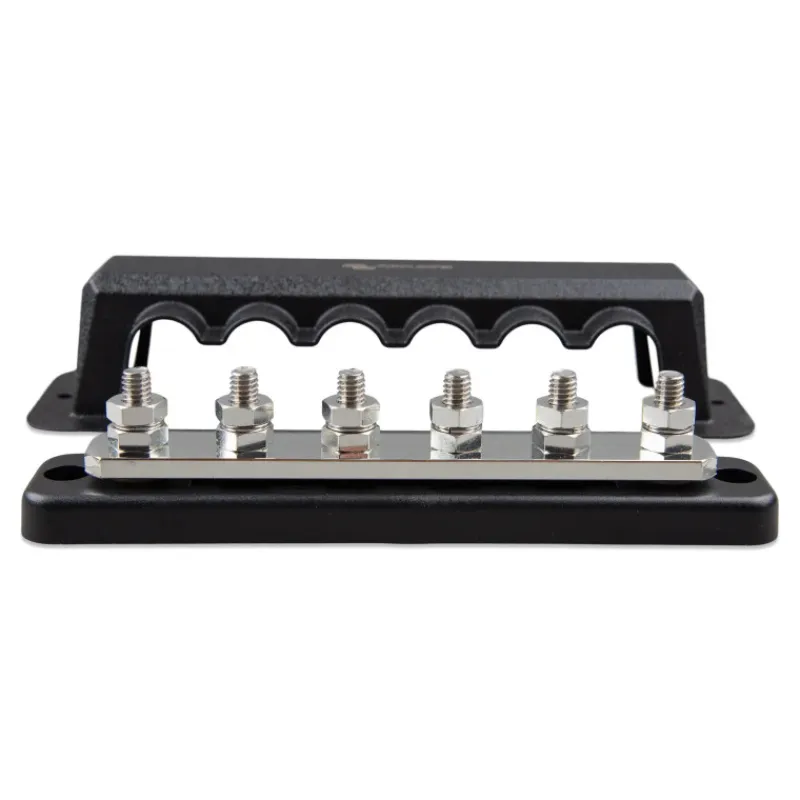

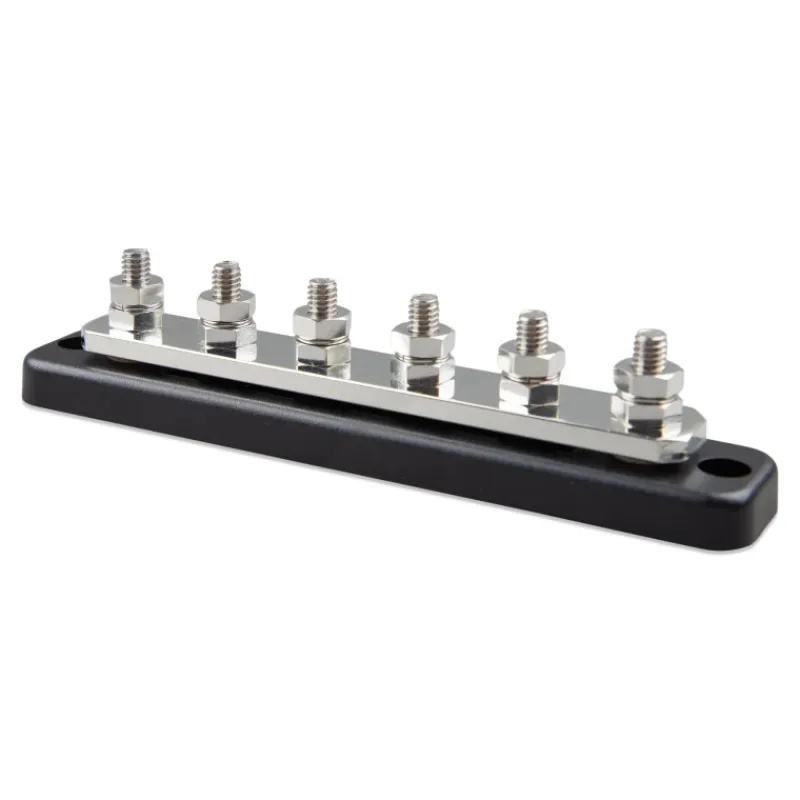

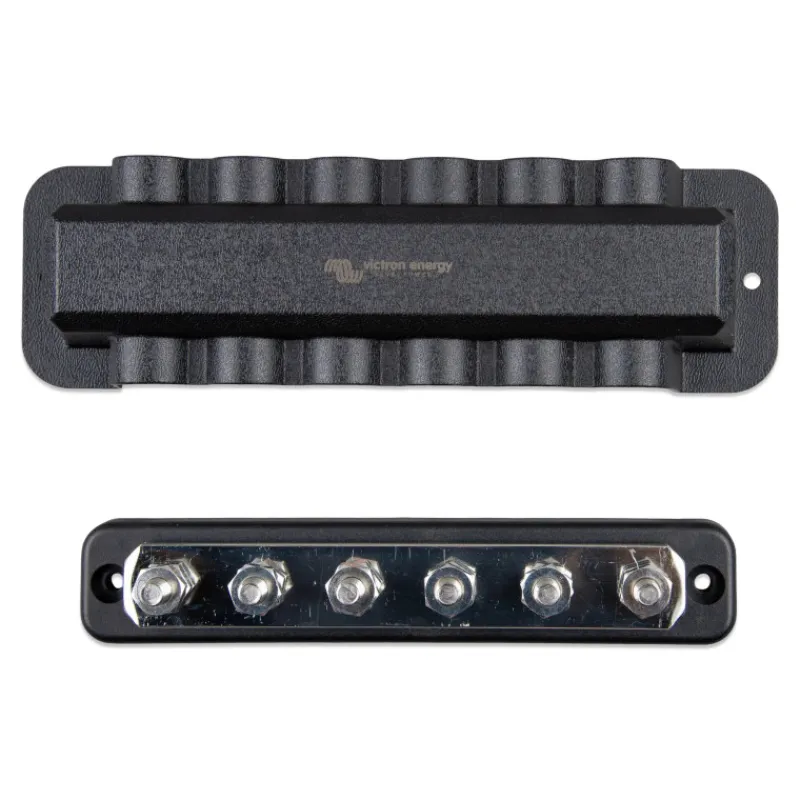

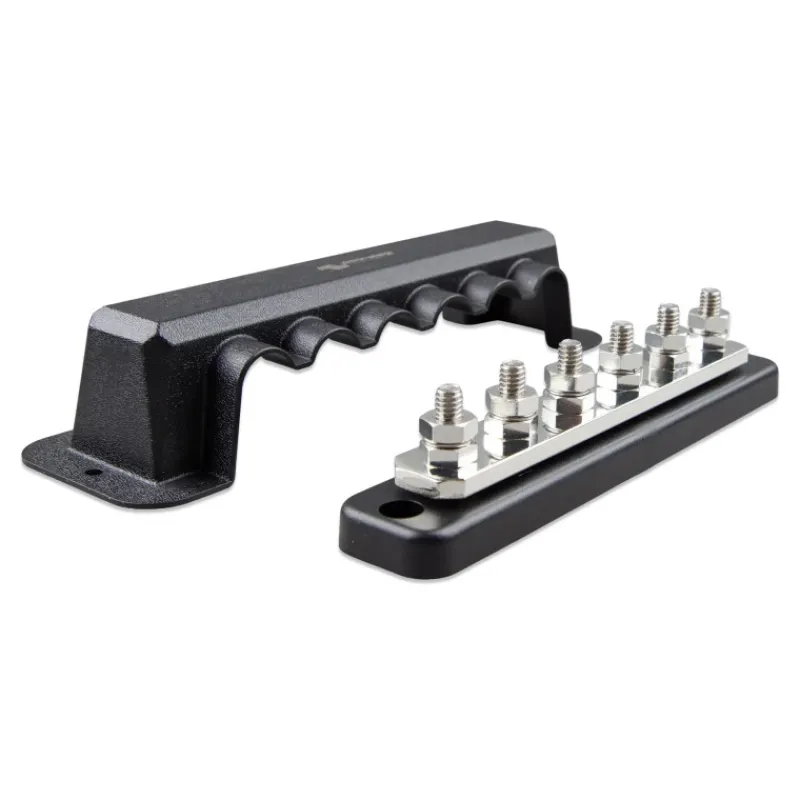

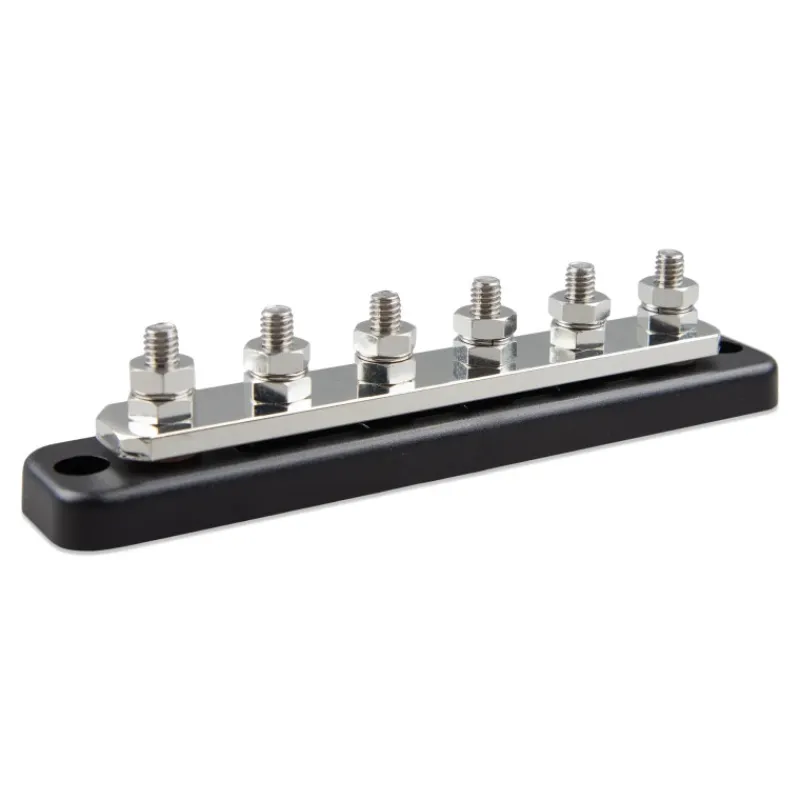

Busbar VICTRON ENERGY 250 A – 6 connexions M8 inox avec couvercle

La Busbar VICTRON ENERGY 250 A – 6 connexions M8 en acier inoxydable est conçue pour les systèmes électriques embarqués en van, fourgon aménagé, camping-car ou bateau, ainsi que pour les installations hors réseau comme une tiny house. Sa robustesse et son double écrou anti-vibration garantissent une connexion fiable en 12/24V.

Une distribution électrique haute capacité pour vos installations nomades et autonomes

La Busbar VICTRON ENERGY 250 A – 6 connexions M8 inox est la solution idéale pour les installations électriques nécessitant une distribution haute capacité. Avec ses bornes M8 en acier inoxydable, elle assure une excellente résistance à la corrosion et une fixation solide, même dans des environnements exigeants.

Conçue pour supporter jusqu’à 250 A, cette busbar est parfaite pour les systèmes électriques embarqués dans les camping-cars, fourgons aménagés, vans, mais aussi pour les bateaux et les installations hors réseau comme les tiny houses. Son double écrou garantit une tenue optimale face aux vibrations, indispensable pour les véhicules en mouvement.

Compatible avec les circuits 12V et 24V, elle offre une solution fiable et durable pour organiser vos connexions électriques en toute sécurité.

✅ Avantages du busbar VICTRON ENERGY

• 6 connexions ø 8 mm pour une organisation optimale des câbles
• Capacité 250 A, adaptée aux systèmes électriques puissants
• Double écrou pour une résistance accrue aux vibrations

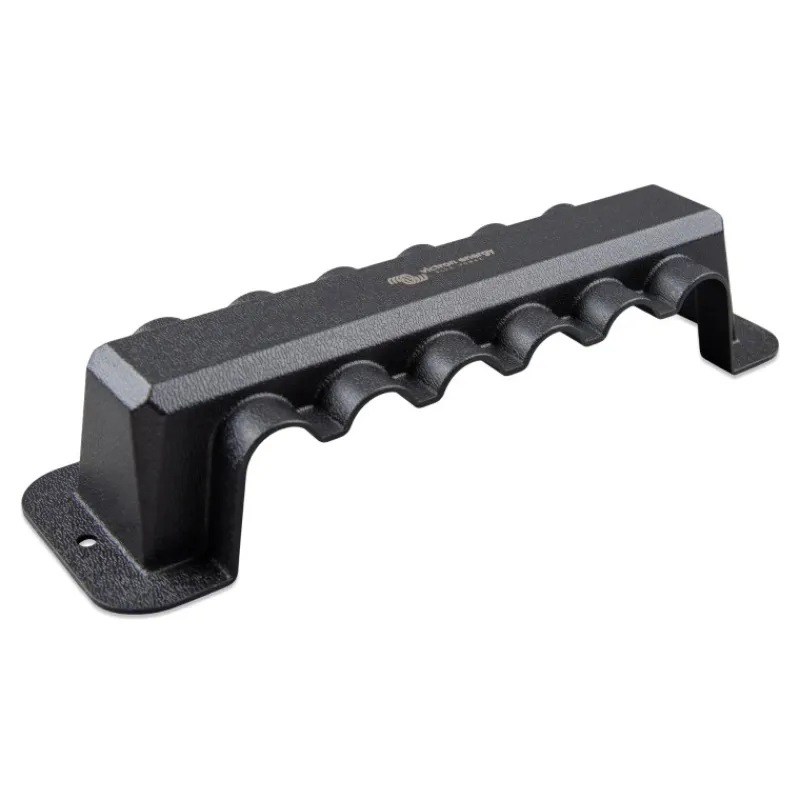

• Avec couvercle de protection
• Compatible 12/24V, idéale pour véhicules et sites isolés
• Robuste et fiable, conçue pour durer dans des environnements exigeants
• Installation facile, pour un câblage propre et sécurisé
• Connexions en acier inoxydable

❓ A quoi sert un busbar ?

Un busbar c’est un bornier de connexion électrique à plusieurs connexions permettant de raccorder en un seul point tous vos câbles de la même polarité (positif ou négatif). Dans un van ou un bateau, on y regroupe par exemple tous les câbles négatifs de vos consommateurs.

Cela évite par exemple de surcharger les cosses de votre batterie auxiliaire.

❓ 250 A, à quoi cela correspond ?

Il s’agit de la capacité du busbar en ampères, c’est à dire qu’elle peut « encaisser » un courant maximum de 250 A. Comment savoir si c’est suffisant ? Plusieurs cas de figures possibles :

• 1 : La busbar ne sert que pour vos départs négatifs vers des consommateurs (appareils de bord type frigo, guindeau…)
• 2 : La busbar ne sert que pour vos arrivées de système de charge (chargeur, régulateur solaire, …)
• 3 : La busbar est à la fois utilisé pour les négatifs des consommateurs et le système de charge

Dans tous les cas, additionnez la consommation en A des consommateurs (si cas de figure 1), des appareils de charge (cas de figure 2) ou des consommateurs + systèmes de charge (cas de figure 3). La somme de ces additions ne doit pas dépasser 250 A. Si besoin d’une moindre capacité, n’hésitez pas à partir sur un modèle 150 A : 👉 .

🔧 Comment installer la busbar

L’installation du busbar est très simple elle convient pour les particuliers qui aménagent leur van ou fourgon en mode DIY, les propriétaires de bateaux ou les aménageurs professionnels de véhicules.

• Fixez la busbar sur une surface stable et rigide (horizontale ou verticale), fixez la à l’aide 2 vis
• Connectez vos câbles en respectant la polarité, il doit y avoir uniquement la même polarité sur la barrette
• Serrez les connexions avec le double écrou pour garantir une fixation solide
• Contrôlez régulièrement le serrage pour maintenir une performance optimale

📐 Fixation du busbar

Pour la fixation, il convient de prévoir 2 vis à tête fraisée (non livrées) d’un diamètre max ø 5 mm, le diamètre des trous pour vis est de ø 5,4 mm. L’entraxe entre les 2 vis est de 212 mm.

⚡ Raccordement électrique

Pour la connexion électrique, les bornes sont de type M8 comprendre qu’elles ont un diamètre de 8 mm et conviennent donc pour les cosses à oeil ø 8 mm : 👉 . Vous pourrez donc y connecter n’importe quelle cosse à oeil du moment qu’elle a un œil de 6 ou 8 mm.

On n’oublie pas, dans un bateau, un van ou un camping-car les vibrations interdisent l’utilisation de câble rigide, il ne faut utiliser que du câble souple. Découvrez notre sélection :

• 👉
• 👉

🚐 Compatibilité

Compatible avec les systèmes électriques 12V et 24V, jusqu’à 150 A. Convient pour les installations embarquées :

• Van ou fourgon aménagé
• Camping-car
• Caravane
• Bateau
• Véhicule professionnel type food truck ou utilitaire
• Site isolé hors réseau (tiny house…)

✔️ Homologation VASP

La Busbar VICTRON ENERGY convient pour une homologation respecte les standards de qualité et de sécurité, si vous souhaitez valider unee homologation VASP à la DREAL de votre véhicule de loisirs, vous pourrez installer ce busbar. Comme il s’agit d’un élément passif (sans électronique), il ne vous sera pas demandé de certificat R10.

🧑‍🏭 À qui est destinée cette busbar ?

Cette busbar est idéale pour :

• Les particuliers qui aménagent leur van ou fourgon en DIY et veulent une installation électrique propre et sécurisée
• Les aménageurs professionnels à la recherche d’un composant fiable pour leurs projets
• Les propriétaires de camping-cars, caravanes ou bateaux qui souhaitent améliorer ou optimiser leur système électrique
• Les passionnés de sites isolés (tiny house, cabane autonome) qui ont besoin d’une distribution basse tension robuste

⚙️ Caractéristiques techniques Busbar 150A – 6 emplacements VICTRON ENERGY

• Courant max : 150 A
• Tension max : 70 V DC
• Bornes de connexions : 6 x M6
• Hauteur bornes connexion : 17 mm
• Matériau bornier : acier inoxydable
• Matériau base : ABS
• Matériau couvercle : polycarbonate
• Dimensions : 45 x 231 x 32 mm (avec couvercle)
• Conformité : CE
• Poids : 0,27 kg

🎞️ Vidéo de présentation de la gamme de busbar VICTRON

📦 Contenu de la livraison

• 1 x barrette avec 6 connecteurs M8 inox
• 1 x couvercle plastique
