Guindeau Hector 24 V 1500 W QUICK pour bateau à voile ou à moteur

QUICK est une entreprise italienne qui conçoit et fabrique divers équipements que nous retrouvons sur nos bateaux. Son expertise est avérée dans des domaines de haute technicité, tels que les propulseurs, les chauffes-eau, des stabilisateurs gyroscopiques, mais aussi des luminaires et bien évidement l’univers du mouillage.

Convaincus de la qualité et la durabilité des produits de la marque QUICK, de nombreux constructeurs les installent sur les bateaux neufs de série.

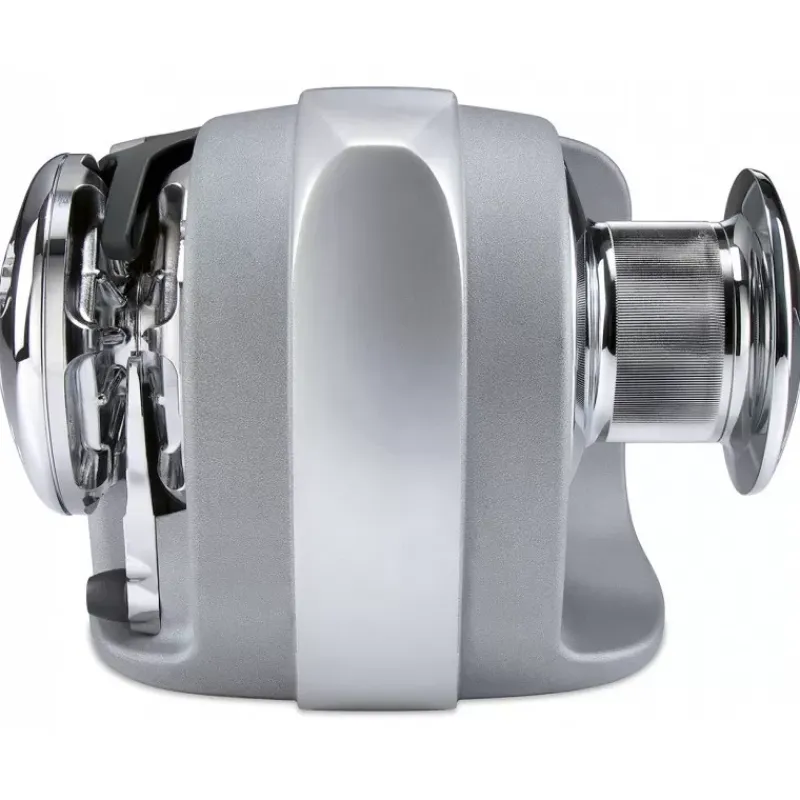

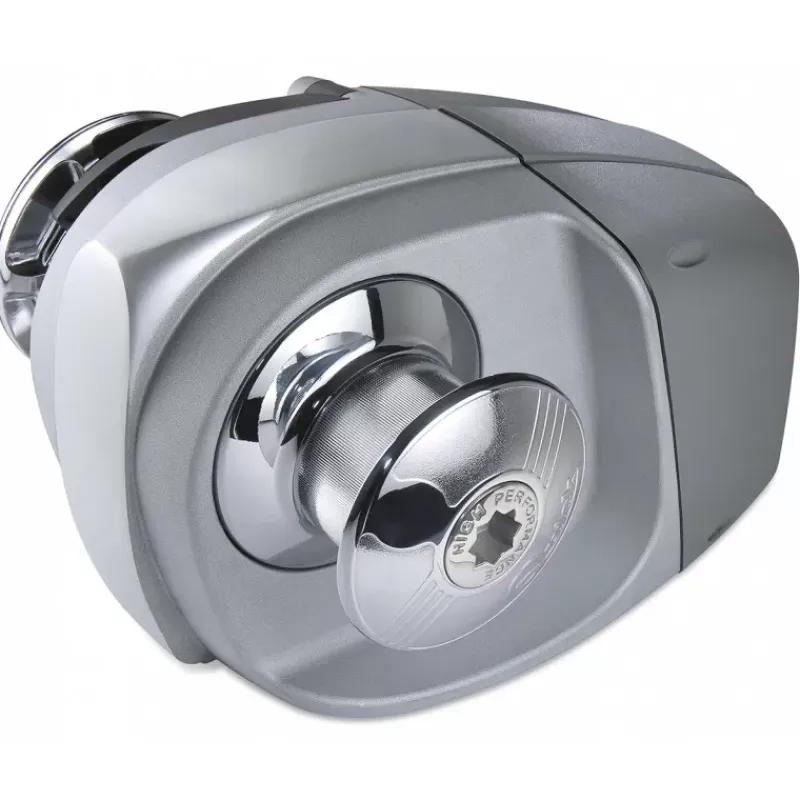

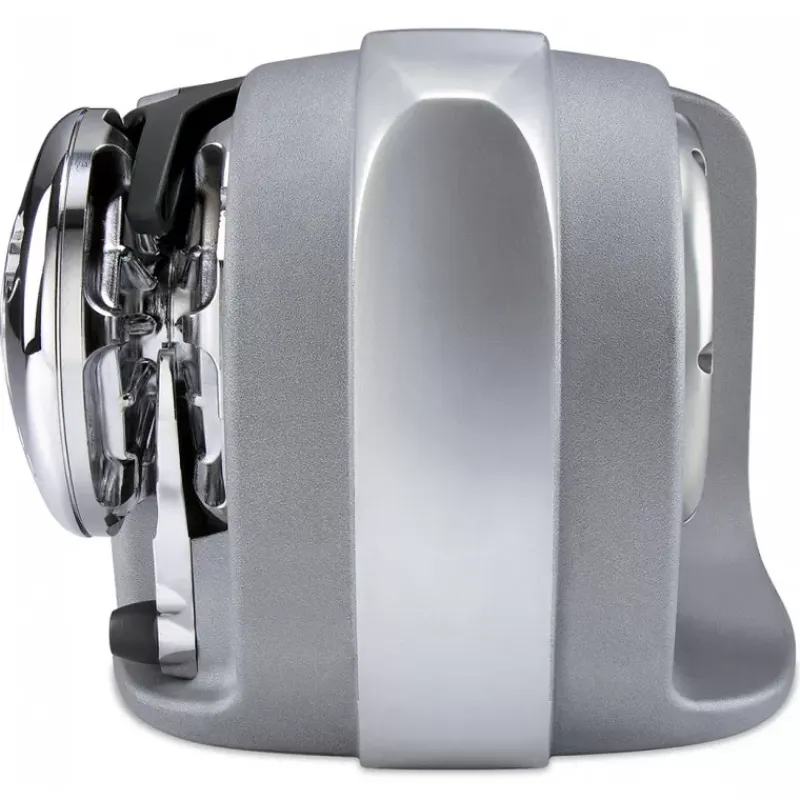

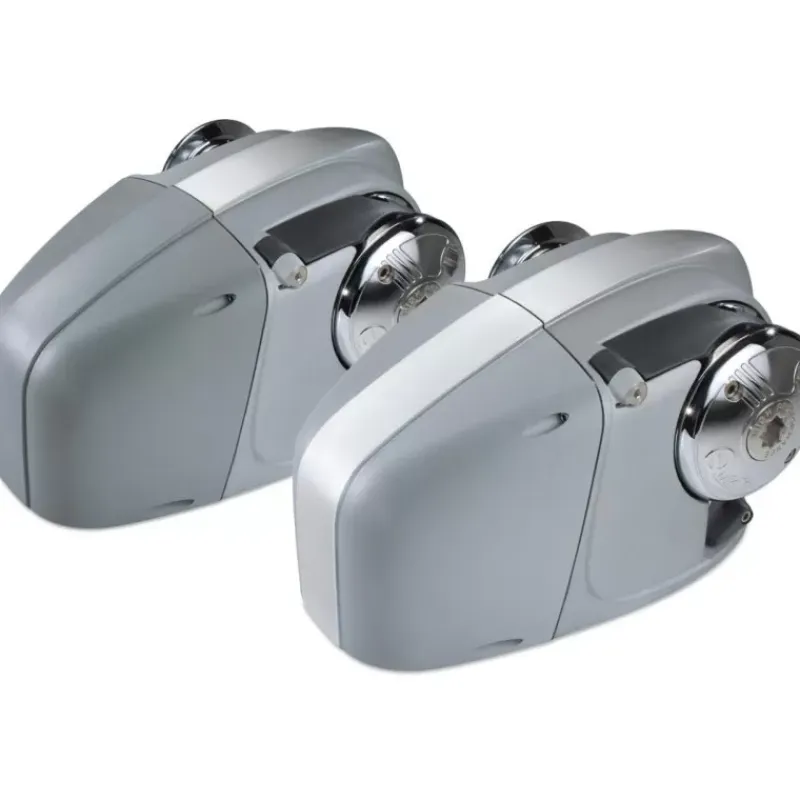

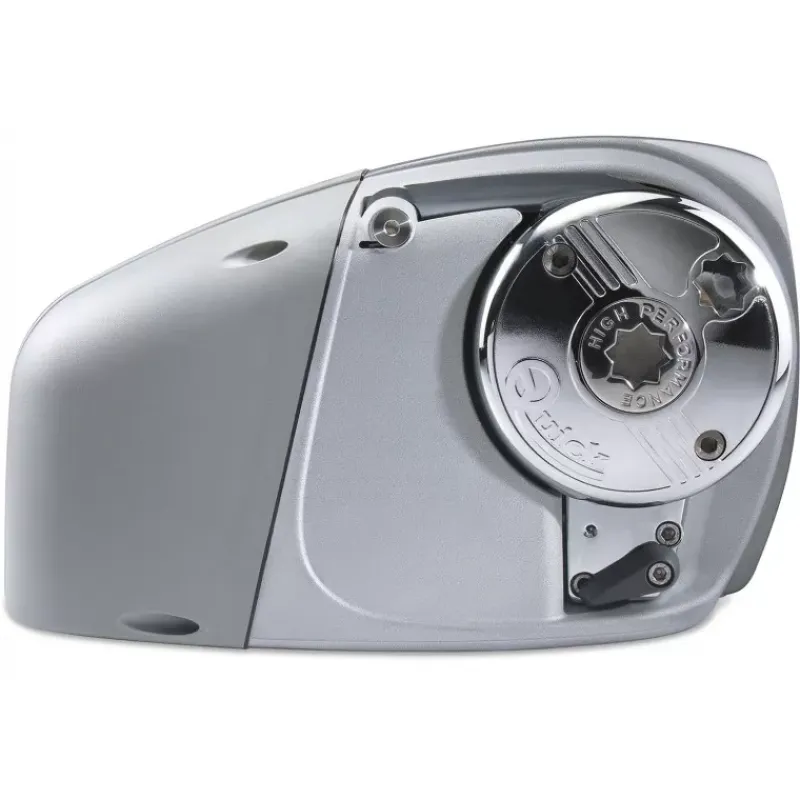

Le guindeau Hector 24 V 1500 W QUICK, dispose d’un axe horizontal, il se fixera sur le pont ou dans la baille à mouillage. Vous pouvez le choisir au plus proche de vos besoins : chaine de 8 ou 10 mm, sans ou avec poupée, enfin la poupée peut être en prolongement du barbotin ou bien opposé à lui. Idéal pour les marins souhaitant un guindeau robuste et dont le bateau ne permet pas d’adapter un motoréducteur traversant le pont. Son moteur est intégré dans le carter du guindeau en aluminium anodisé.

Tous les barbotins proposés par QUICK sont équipés d’aimants capteur, ainsi en connectant un , vous connaitrez la longueur de chaine déployée ou restante.

Il sera idéal pour équiper un bateau d’environ 9 à 15 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

Comment installer mon Guindeau électrique Hector 24 V 1500 W QUICK facilement ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• La surface du pont doit être plane, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 20 et 60 mm
• La baille à mouillage doit être suffisamment profonde pour accueillir la chaine, minimum 40 cm.

• La hauteur du guindeau n’est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d’éviter le ragage de la chaine.
• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Fonctionnement

La manivelle permet de verrouiller (sens horaire) ou déverrouiller (sens antihoraire) l’embrayage.

Avant la manœuvre, démarrer votre moteur du bord.

Pour jeter l’ancre : Verrouiller l’embrayage, puis contrôler la descente avec  . Il est également possible de faire descendre l’ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l’ancre : Verrouiller l’embrayage, puis appuyer sur le bouton « up » de votre  ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau électrique Hector 24 V 1500 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1500 kg
• Charge de travail
  • Force de relevage : 185 kg
  • Charge de rupture : 550 kg
• Vitesse de relevage
  • A la charge de travail : 19,2 m/min
  • Maximale : 40,9 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection : 50 A
• Poids :
  • Modèle sans poupée : 24 Kg
  • Modèle avec poupée opposée au barbotin : 25,4 Kg
  • Modèle avec poupée en prolongement du barbotin : 26,6 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO et DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
