Guindeau VX1 300 W 12 V LEWMAR pour bateau à voile ou à moteur

LEWMAR est un acteur majeur dans la fourniture d’équipements de plaisance. L’entreprise s’est distinguée par ses produits à haute technicité tels que les winchs, guindeaux, propulseurs d’étrave, des systèmes de direction, panneaux et hublots, bien d’autres domaines encore. Les produits sont fabriqués dans l’usine de Havant au Royaume-Unis, et s’exporte aux États-Unis ou dans toute l’Europe sur les bateaux neufs ou en restauration.

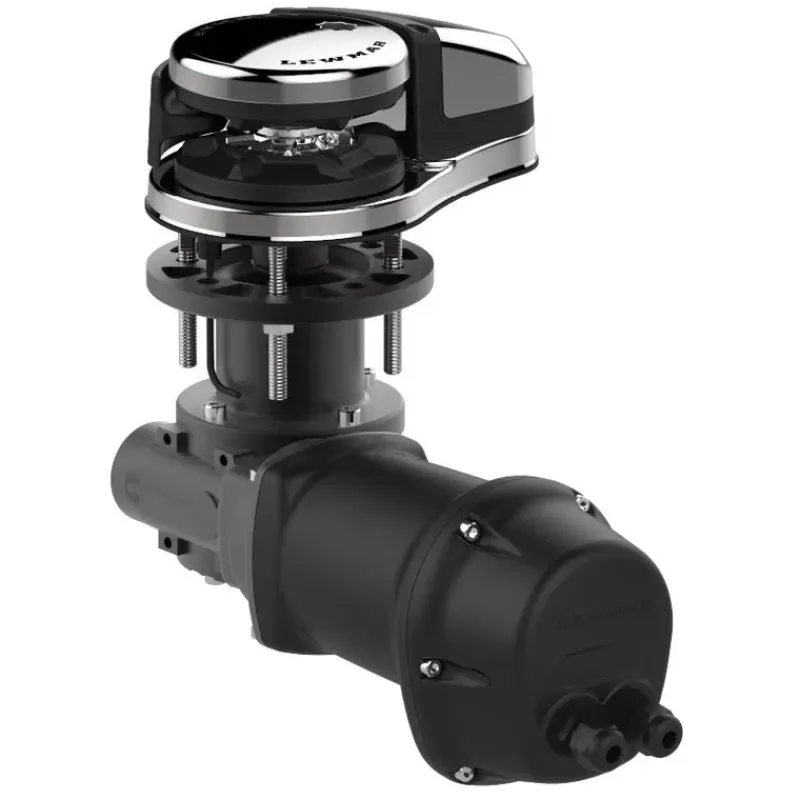

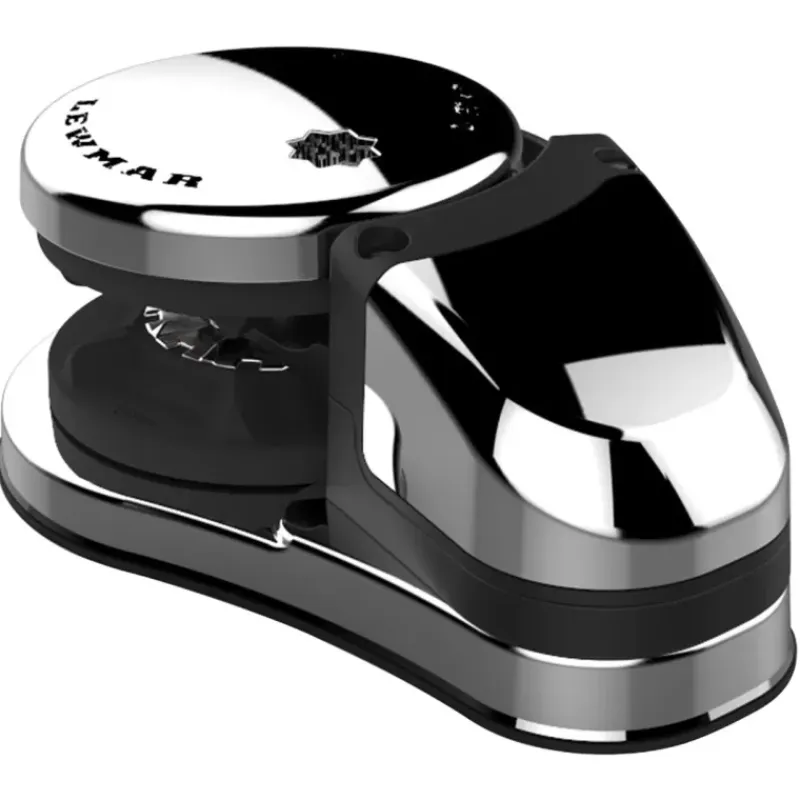

Le guindeau VX1 300 W LEWMAR dispose d’un axe vertical. Il se fixera sur le pont, ou selon la configuration de votre bateau, il pourra se loger dans la baille à mouillage. Doté d’un barbotin mixte convenant pour de la chaine de 6 ou 7 mm et du cordage de 12 à 16 mm

Comme tous les guindeaux de la célèbre marque anglo-saxonne, il est livré en standard avec un aimant et le capteur de compteur de chaine.

Léger et discret, il trouvera sa place sur une unité de moins de 9 m, selon le poids et la taille de votre bateau, et la profondeur de la zone de navigation généralement fréquentée.

Précautions d’installation de mon guindeau électrique VX1 300 W 12 V LEWMAR

Tout d’abord, choisir le bon emplacement à l’aide du gabarit de perçage fournit avec votre guindeau, la surface doit être la plus plane possible.

La sortie de chaine doit être le plus alignée possible au rouleau du davier.

L’angle idéal entre la chaine et le pont est d’environ 5°, afin d’assurer une bonne circulation et d’éviter un éventuel ragage.

Les surfaces supérieure et inférieure doivent être le plus parallèles possible, dans le cas contraire, il sera nécessaire de compenser par ajout de matière. LEWMAR recommande une épaisseur de pont minimum de 40 mm.

Le motoréducteur peut être orienté de différentes manières selon la configuration de votre baille à mouillage

La baille à mouillage doit être suffisamment profonde pour ne pas risquer un bourrage de la chaine

L’emplacement étant déterminé, procédez au perçage des trous, puis protégez les tranches à l’aide d’un enduit, mastic, résine ou peinture, une matière qui fera barrière contre l’infiltration de l’humidité par capillarité.

L’implantation du guindeau étant préparée, vous pouvez serrer les 4 goujons sur la base en utilisant le méplat, jusqu’à ce qu’ils touchent le fond de leur emplacement.

Insérez le joint plat sous le guindeau, éventuellement vous pouvez mettre du  autour des goujons afin d’améliorer l’étanchéité du montage, et positionnez la base sur le pont.

Avant d’assembler le motoréducteur et l’arbre, graisser légèrement l’arbre et toutes pièces mobiles. Utilisez du  sur le filetage.

Précaution à prendre lors du câblage électrique du guindeau VX1 300 W 12 V LEWMAR?

Le guindeau étant dans son logement, il ne vous reste plus qu’à procéder au câblage électrique. Il est nécessaire de bien proportionner la section de vos câbles de puissance. À titre indicatif, pour ce modèle d’une puissance de 300 W, il faudrait du  pour une longueur totale du circuit de 20 m.

Avant de procéder au câblage, veillez à couper l’alimentation électrique.

Maintenir le contre-écrou bloqué lors du serrage de la , la cosse doit être serrée à un couple de serrage de 5 Nm à 6 Nm (fermement, mais pas trop)

Utiliser des  ou de la  pour protéger d’infiltration par capilarité de l’humidité.

Vous pouvez consulter le schéma de câblage dans le manuel d’utilisateur proposé en bas de cette page.

Caractéristiques techniques du guindeau électrique VX1 300 W 12 V LEWMAR pour bateau

• Tension : 12 V
• Puissance : 300 W
• Matière : Inox 316 et composite haute qualité
• Protection IP du motoréducteur : IP67
• Charge de travail : 100 kg
• Charge de rupture : 400 kg
• Vitesse de relevage : 25 m / min
• Poids : 12,5 kg
• Taille protection recommandé disjoncteur électrique : 50 A

Composition de la livraison

• Guindeau
• Barbotin de 6/7 mm
• Relai électrique
• Interrupteur à bascule
