Guindeau Eagle 24 V | 1000 W – Avec Poupée Guindeau·Guindeau Électrique

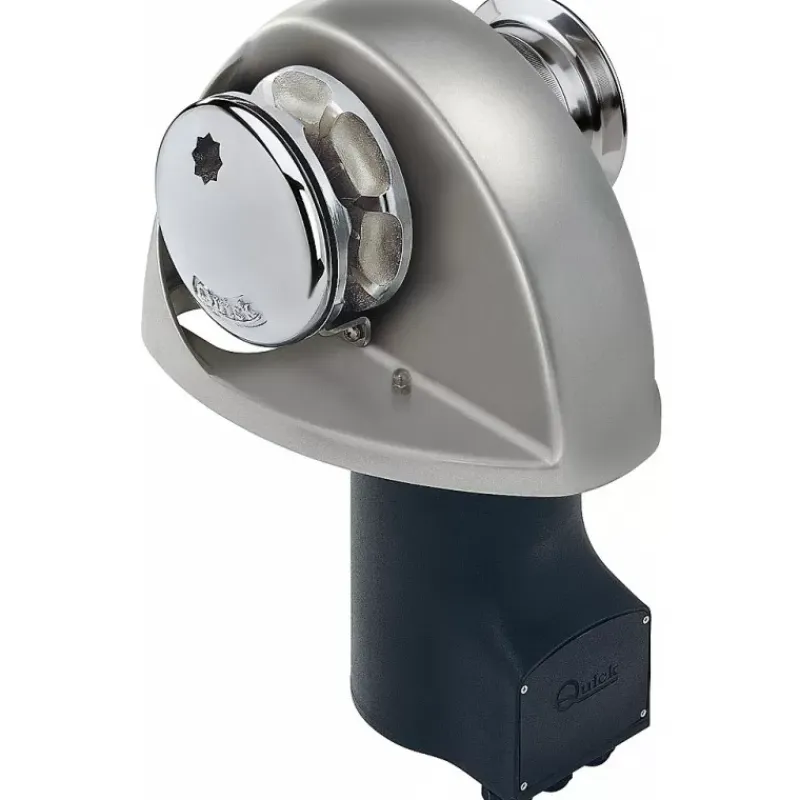

Guindeau Eagle 24 V 1000 W QUICK pour bateau

QUICK met à profit ses savoirs faire dans de multiples domaines liés au nautisme, et se distingue en particulier dans les luminaires, les chauffes-eau, les propulseurs, stabilisateurs, sans oublier la partie mouillage. Ce n’est pas un hasard si de nombreux bateaux sortent de chaine de production avec des guindeaux QUICK. Le nautisme est un secteur exigeant, QUICK en est un acteur majeur grâce à la qualité de sa production, ses innovations.

Le guindeau Eagle 24 V 1000 W QUICK, avec son axe horizontal, se décline avec un barbotin de 8 ou 10 mm. Il se fixera sur le pont ou dans la baille à mouillage, dans les 2 situations son moteur, orienté verticalement, sera protégé des projections d’eau.

Vous connaitrez précisément la longueur de chaine déployée ou restante en associant un

Il sera idéal pour équiper un bateau d’environ 8 à 12 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

Le corps du guindeau est en aluminium anodisé, ce qui lui permet d’associer légèreté, performance et durabilité. La poupée est en inox 316.

Comment installer mon Guindeau Eagle 24 V 1000 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• L’implantation doit être le plus plat possible
• L’épaisseur du pont doit être comprise entre 35 et 65 mm
• La profondeur de la baille à mouillage doit être minimum de 40 cm pour accueillir la chaine

• Il est préférable que le guindeau soit situé au même niveau ou légèrement au-dessus du davier, afin d’éviter le frottement de la chaine sur l’appareil.
• L’emplacement étant établi, mettre en place le gabarit, et percer les différents trous
• Dépoussiérer et appliquer une matière telle qu’une résine, de la peinture, enduit etc qui protégeront d’éventuelles infiltrations ultérieures.
• Positionner le joint caoutchouc
• insérer le guindeau dans son logement
• Serrer les 4 écrous sur les goujons en alternance pour un meilleur plaquage.

Fonctionnement

La manivelle inclue dans la livraison vous permet de contrôler le verrouillage de l’embrayage. Avant toute utilisation du guindeau, démarrer le moteur du bord.

Pour jeter l’ancre : serrer l’embrayage, puis contrôler la descente avec . Pour une descente mécanique, agir avec la manivelle pour réguler la vitesse.

Pour remonter l’ancre : Verrouiller l’embrayage, puis appuyer sur le bouton « up » de votre  ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Eagle 24 V 1000 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1250 kg
• Charge de travail
  • Force de relevage : 160 kg
  • Charge de rupture : 490 kg
• Vitesse de relevage
  • A la charge de travail : 20,9 m/min
  • Maximale : 47,8 m/min
• Section de câblage minimale : 16 mm²
• Disjoncteur de protection : 50 A
• Poids :
  • Modèle avec poupée : 23,7 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Vous trouverez ci-dessous le manuel d’utilisation, comportant davantage de détails techniques et recommandations.
