Guindeau Hector 12 V | 700 W –  Sans poupée*Quick Sale

Guindeau Hector 12 V 700 W QUICK pour bateau

L’entreprise italienne QUICK est une référence du secteur nautique. Elle est devenue leader sur le marché des produits nautiques à haute technicité, grâce à son expertise dans la fabrication et l’assemblage des luminaires, mais aussi des chauffes-eau, des stabilisateurs gyroscopiques, des propulseurs d’étrave et de poupe. Elle est également reconnue pour ses solutions de mouillage de haute qualité.

De nombreux constructeurs de nouvelles unités choisissent de monter les guindeaux QUICK. Soucieuse de la qualité et l’innovation, l’entreprise est devenue un partenaire de confiance pour les professionnels de l’industrie nautique.

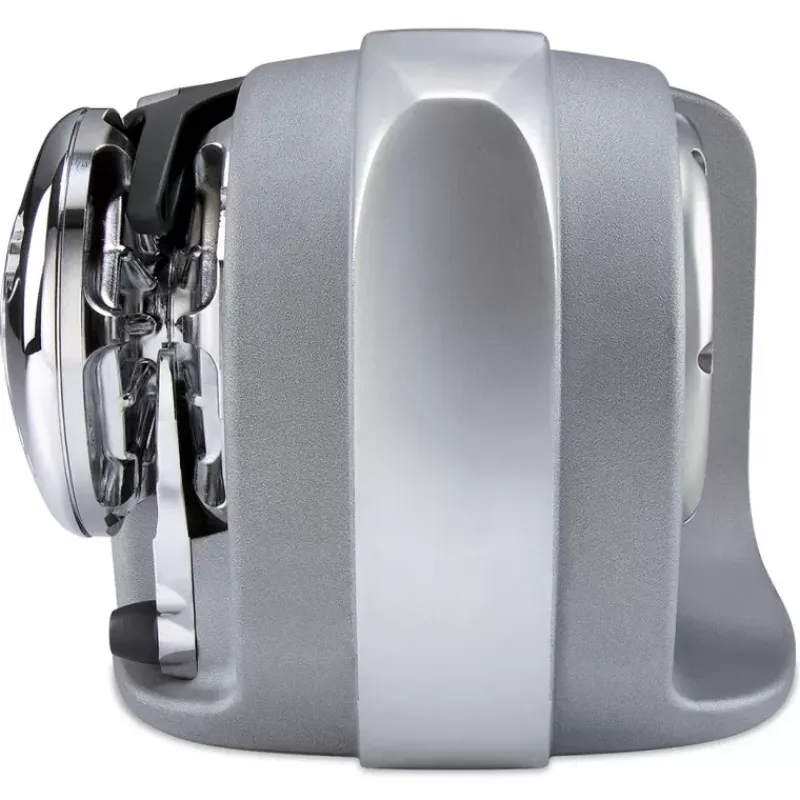

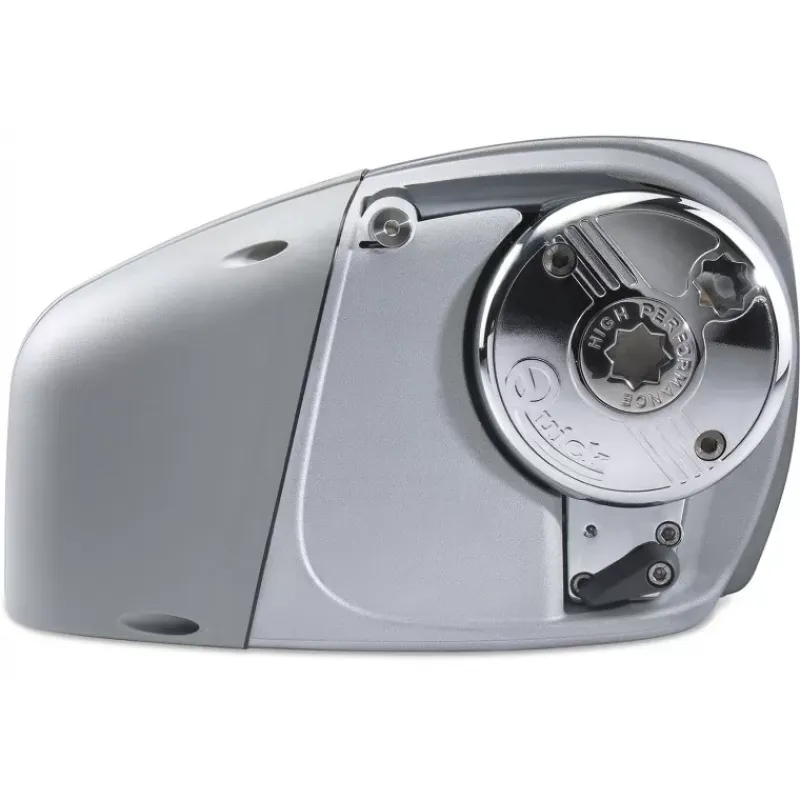

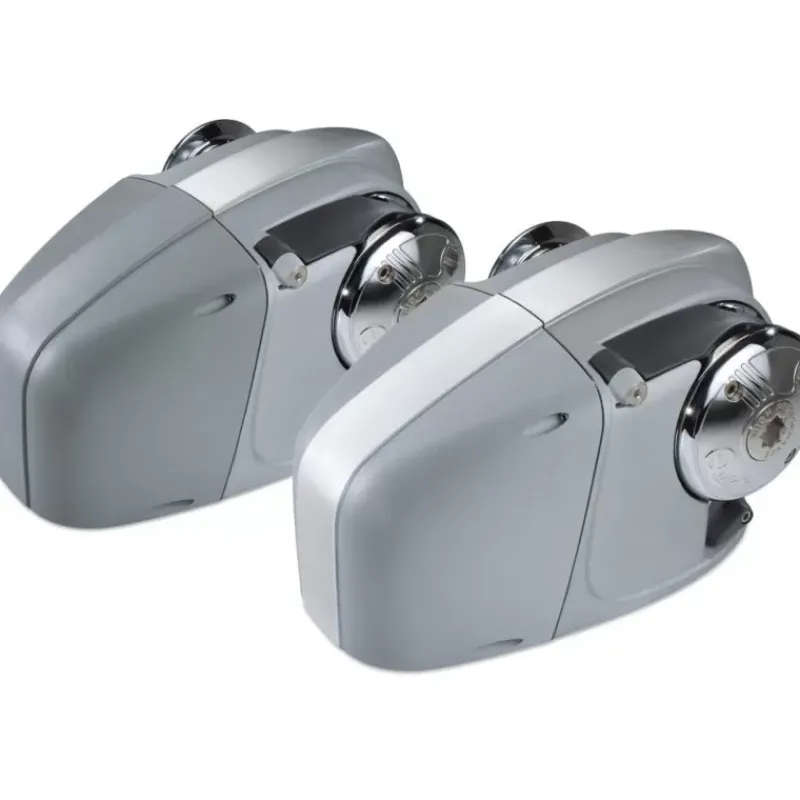

Le guindeau Hector 12 V 700 W QUICK, dispose d’un axe horizontal. Il est décliné avec un barbotin pour de la chaine de 8 ou 10 mm. Selon la configuration de votre voilier ou bateau à moteur, il se fixera sur le pont ou dans la baille à mouillage. Idéal pour les marins souhaitant un guindeau robuste et dont le bateau ne permet pas d’adapter un motoréducteur traversant le pont. Bien qu’il soit étanche, son moteur est protégé dans le carter du guindeau en aluminium anodisé.

Tous les barbotins proposés par QUICK sont équipés d’aimants capteur, ainsi en connectant un , vous connaitrez la longueur de chaine déployée ou restante.

Il sera idéal pour équiper un bateau d’environ 7-10 m, selon le poids et la taille de votre bateau et la profondeur de la zone de mouillage généralement fréquentée.

Comment installer mon Guindeau Hector 12 V 700 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier.

• La surface du pont doit être plane, sinon compenser en ajoutant de la matière.
• L’épaisseur du pont doit être comprise entre 20 et 60 mm
• La baille à mouillage doit être suffisamment profonde pour accueillir la chaine, minimum 40 cm.

• La hauteur du guindeau n’est pas à négliger. En effet, il doit être à la même hauteur ou légèrement au-dessus du davier, afin d’éviter le ragage de la chaine.
• Positionner le gabarit de perçage, et percer les différents trous : Goujons, passage de chaine
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Positionner le joint caoutchouc entre le pont et la partie supérieure du guindeau.
• Positionner le guindeau
• Enfin, serrer les écrous sur les tiges filetées en alternance pour un meilleur plaquage.

Fonctionnement

Démarrer le moteur avant d’utiliser le guindeau électriquement. Verrouiller ou déverrouiller l’embrayage à l’aide de la manivelle.

Pour jeter l’ancre : Verrouiller l’embrayage, puis contrôler la descente avec  . Il est également possible de faire descendre l’ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l’ancre : Verrouiller l’embrayage, puis appuyer sur le bouton « up » de votre  ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible.  étant remontée sur le davier, mettre un bout pour la sécuriser.

Caractéristiques techniques du guindeau Hector 12 V 700 W QUICK

• Tension : 12 V
• Force de traction maximale instantanée : 1100 kg
• Charge de travail
  • Force de relevage : 100 kg
  • Charge de rupture : 300 kg
• Vitesse de relevage
  • A la charge de travail : 14 m/min
  • Maximale : 27,4 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection : 60 A.
• Poids :
  • Modèle sans poupée : 22,6 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
