Fusible MegaVAL MTA pour circuit 12 ou 24V en bateau et véhicule aménagé

Depuis 1954, MTA est passée d’un petit atelier familial à un leader mondial des composants électriques et électroniques pour véhicules. Grâce à des acquisitions stratégiques, elle s’impose aujourd’hui dans les domaines de l’électromobilité, de la connectivité et de l’affichage embarqué.

⚡ Protéger vos circuits électriques avec les fusibles MTA megaVAL

Les fusibles Mega sont particulièrement indiqués pour la protection des circuits électriques et des consommateurs à basse tension en courant continu, de forte et moyenne puissance, avec une plage de courant de 100 à 500 A. Ils sont destinés à être utilisés sur des bateaux, des vans, des fourgons aménagés, des camping-cars et aussi sur des voitures.

Les fusibles megaVAL assurent la protection du circuit électrique. En cas de surintensité, le fusible prévient la surchauffe et les courts-circuits. Installé en amont de l’installation, le fusible Mega est simple à installer sur votre circuit électrique, il suffit juste d’installer un  afin de garantir le bon fonctionnement de ce dernier.

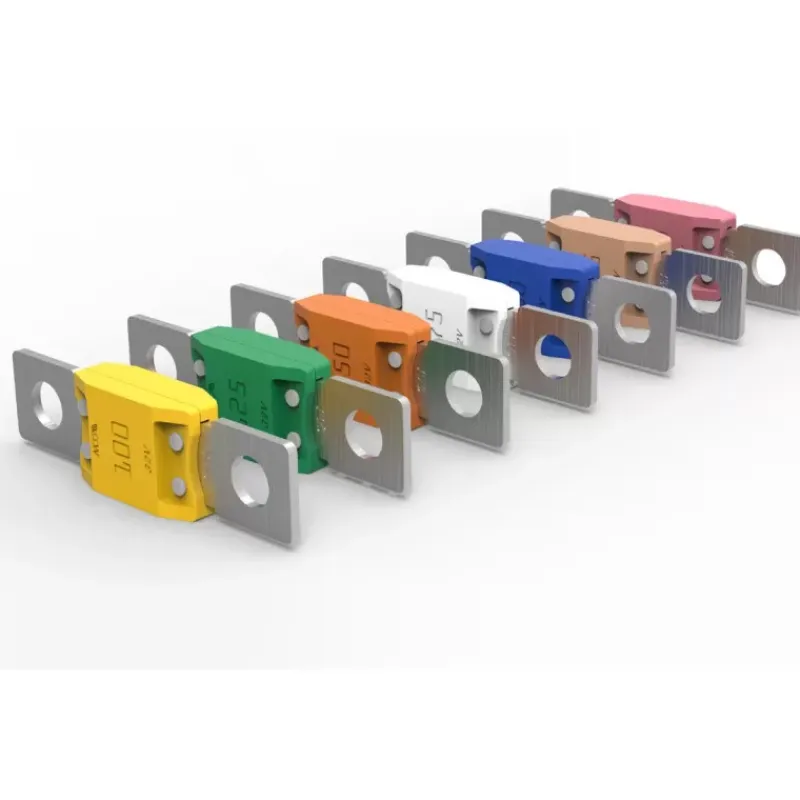

Conçu selon un code couleur en lien avec sa charge de rupture admissible, les fusibles megaVAL sont facilement identifiables et facilitent la lecture du circuit électrique.

Pour un montage optimal, ce fusible nécessite une installation via un porte-fusible avec un entraxe de 50,8 mm et un goujon M8.

Exemples d’installation de fusible MTA megaVAL en bateau et véhicule aménagé :

• Protection entre système de charge et batterie, coupleur-séparateur, répartiteur.
• Protection du circuit d’alimentation pour convertisseur de tension 12/230.
• Protection générale du circuit électrique complet (Fusible départ ).

➕ Comment calculer la puissance de son fusible dans un circuit électrique de bateau ou véhicule aménagé ?

Toujours vérifier que les câbles électriques utilisés ont bien une capacité de charge supérieure au fusible utilisé.

• 1. Additionner la totalité des consommations maximales par consommateur.
• 2. Ajouter 20 % à la somme des consommateurs.
• 3. Ajuster la valeur du fusible en sélectionnant le fusible de capacité supérieure.
• 4. Exemple appliqué sur système 12 V:
  • Consommation maximale totale : 4000 W.
  • Consommation maximale en ampères : 4000 W / 12 V = 333 A.
  • Application de 20 % de sécurité : 333 A + 20 % = 399,6 A.
  • Choix du fusible de capacité supérieure dans la gamme MTA megaVAL : 500 A.
  • N’oublions pas de dimensionner le câble en fonction du fusible utilisé.

⚙️ Caractéristiques technique des fusibles Mega par MTA :

• Modèle : megaVAL®
• Fabrication : Zinc étamé
• Capacité disponible : 100, 125, 150, 175, 200, 225, 250, 500 A

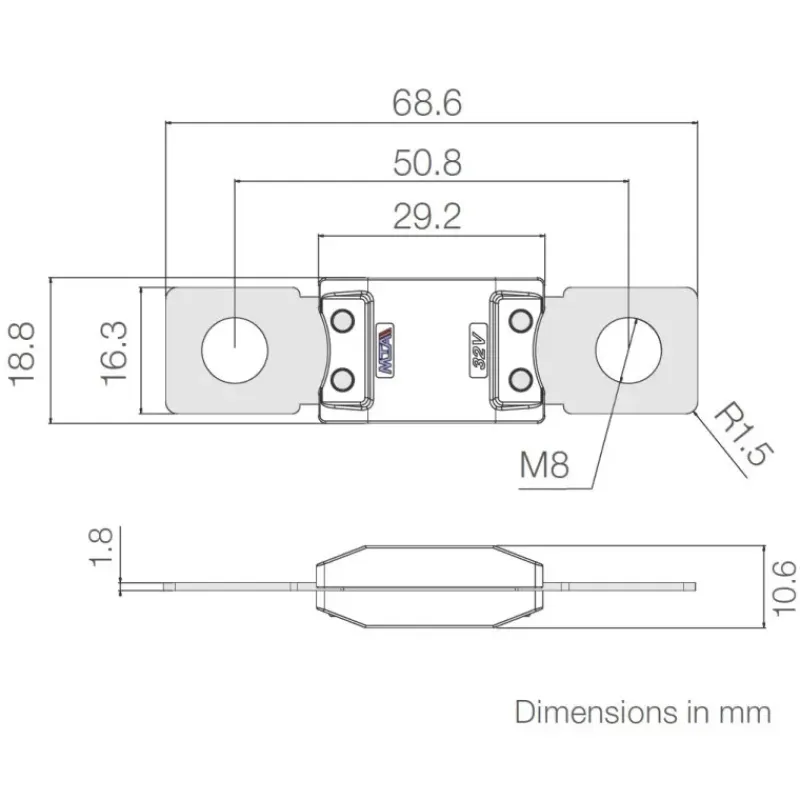

• Dimensions hors tout : 68,6 x 18,8 x H 10,6 mm
• Entraxe : 50,8 mm
• Œil : Ø 8,3 mm pour filetage M8
• Conforme : ISO 8820-5 (type SF 51), REACH, RoHS
