Guindeau Dylan DR4 24 V 2000 W QUICK pour bateau

Quick développe et assemble des accessoires nautiques de haute technologie. L’entreprise propose des chauffes-eau, des luminaires, des propulseurs d’étrave ou de poupe, des stabilisateurs et bien évidemment des guindeaux, indispensables pour relever l’ancre.

La réputation de l’enseigne est telle, qu’une grande partie des bateaux neufs sont équipés par des guindeaux QUICK de série.

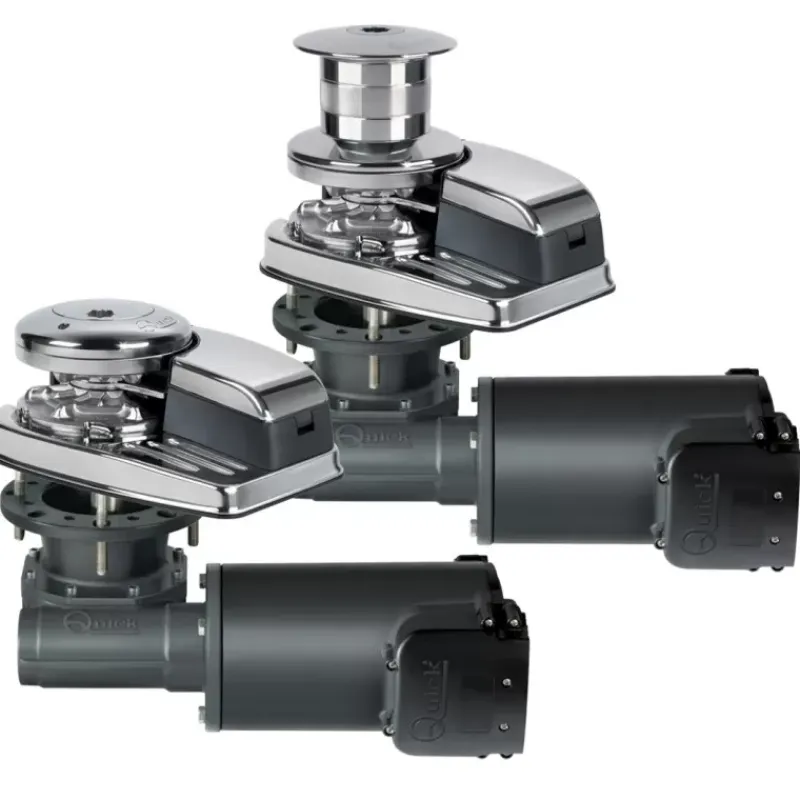

Que votre chaine soit en diamètre de 10 ou 12 mm, vous trouverez la déclinaison de ce guindeau qui vous conviendra. En effet, avec ou sans poupée, il s’adaptera facilement à votre unité de plus de 15m, selon le poids et la zone de mouillage généralement fréquentée.

L’axe vertical de ce modèle permet de protéger le moteur dans la baille à mouillage, ce qui le rend discret et ergonomique. Entre gain de place et robustesse, le guindeau Dylan DR4 2000 W de chez QUICK saura vous séduire.

Il est équipé d’origine par un aimant capteur dans le barbotin, qui pourra se coupler à un , ainsi, vous saurez avec précision la longueur de chaine libérée, et ce que vous avez en réserve dans la baille à mouillage.

Comment installer mon Guindeau Dylan DR4 24 V 2000 W QUICK de façon optimale ?

Implantation du guindeau

• Le davier et le barbotin doivent si possible être parfaitement alignés, avec une tolérance de 10°C maximum comme ci-dessous.

• La zone d’implantation doit être lisse.
• L’épaisseur du pont doit être comprise entre 30 et 70 mm
• Hauteur d’implantation : Le davier doit se situer au-dessus du barbotin, afin d’éviter de faire raguer la chaine sur le guindeau.

• Positionner le gabarit de perçage, et percer les repères des Goujons, arbre et passage de chaine.
• Dépoussiérer puis appliquer une résine, enduit, peinture qui protègera les tranches de l’humidité
• Placer le joint caoutchouc sur le pont
• Mettre en place le motoréducteur
• Pour un serrage plus homogène, serrer les écrous en alternance.

Fonctionnement

Pour jeter l’ancre : moteur démarré, appuyer sur le bouton descente. Vous pouvez également jeter l’ancre manuellement. Pour cela, il suffit de contrôler l’embrayage du barbotin, grâce à la manivelle, pour faire tomber la chaine plus ou moins vite.

Pour remonter l’ancre : L’embrayage doit être bien verrouillé, puis commander la remontée avec le contacteur à pied ou la télécommande, tout en gardant la chaine le plus vertical possible. À la fin de la manœuvre, assurer l’ancre avec un bout sur un point fixe (taquet, pontet).

Caractéristiques techniques du guindeau Dylan DR4 24 V 2000 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1600 kg
• Charge de travail
  • Force de relevage : 250 kg
  • Charge de rupture : 750 kg
• Vitesse de relevage
  • À la charge de travail : 22,3 m/min
  • Maximale : 35 m/min
• Section de câblage minimale : 35 mm²
• Disjoncteur de protection : 80 A

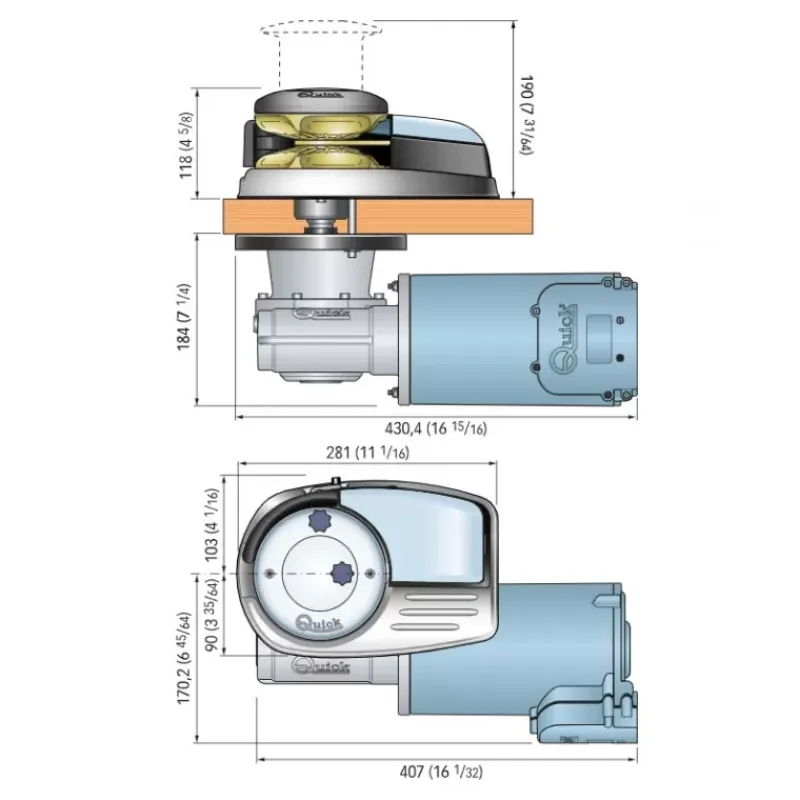

• Poids :

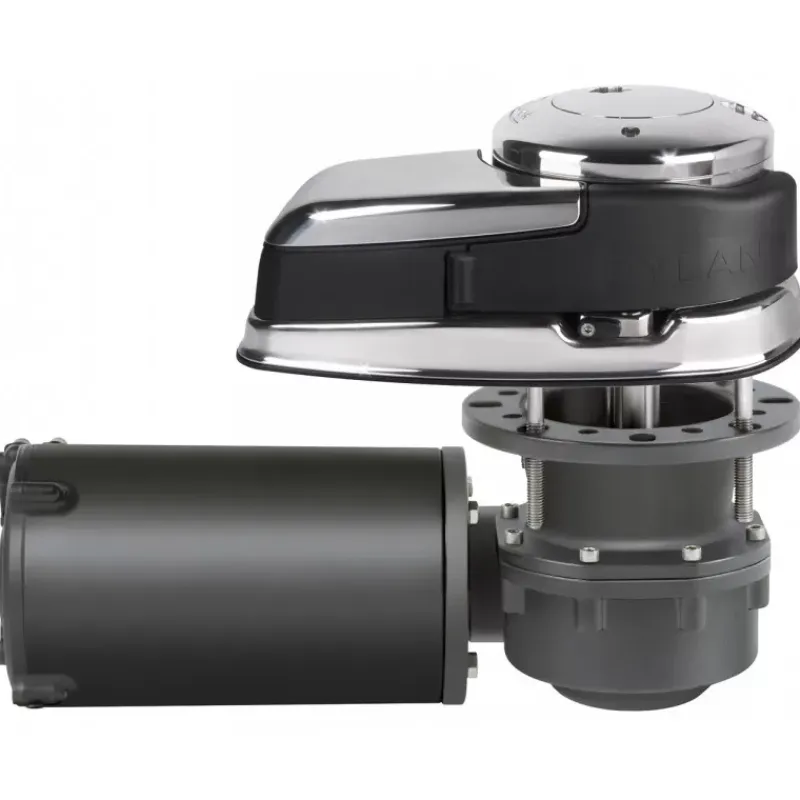

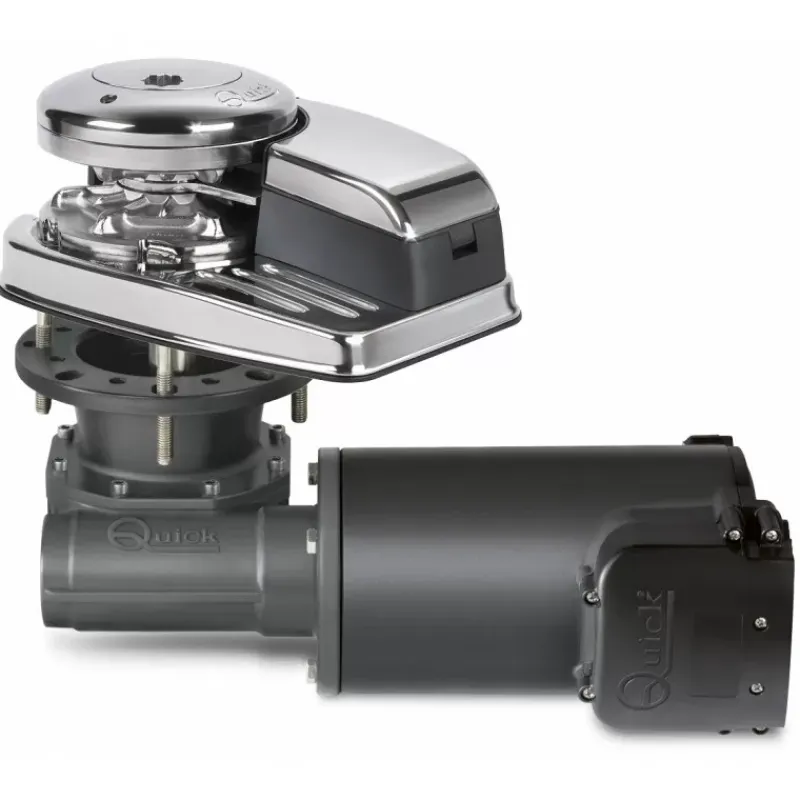

  • Modèle sans poupée : 30,9 Kg

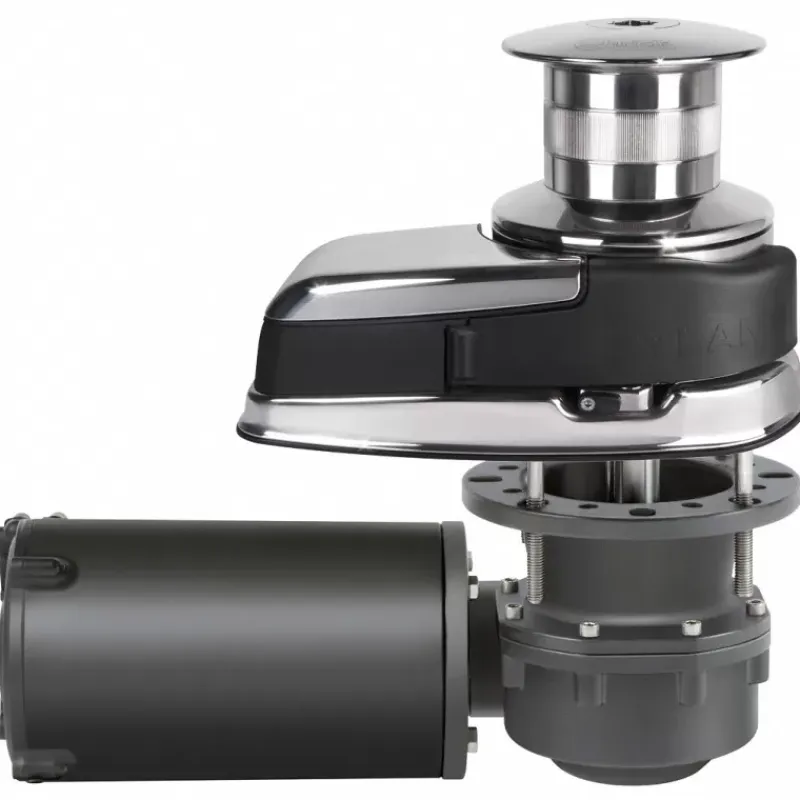

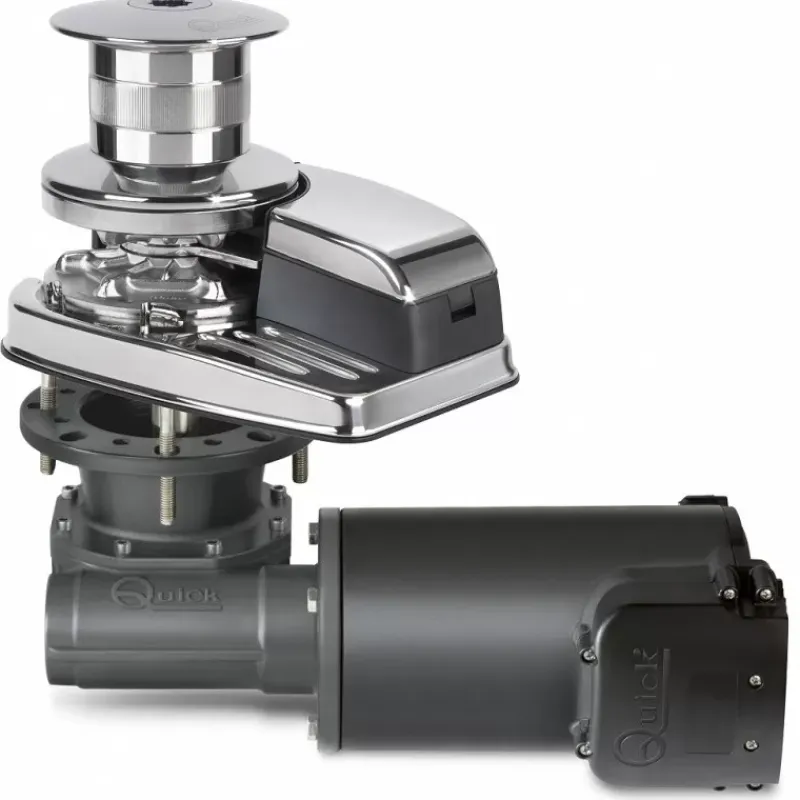

  • Modèle avec poupée : 33,7 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 10 ou 12 mm
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
