Commande à distance Travel TORQEEDO pour annexe ou voilier

TORQEEDO est un des pionniers de la fabrication de moteur électrique. En effet, l’entreprise fabrique des moteurs depuis 2005. La marque à gagner une grande renommée à travers les années et a d’ailleurs été racheté par le groupe Deutz en 2017 puis par le groupe Yamaha Motor en 2024.

Pourquoi choisir un moteur TORQEEDO Travel XP R ?

TORQEEDO est le pionnier de la motorisation électrique marine. De plus, l’entreprise est soutenue par le leader du marché du moteur hors-bord Yamaha. TORQEEDO est donc un acteur fiable proposant des moteurs de grande qualité. Ce modèle de commande à distance via un boîtier de vitesse à câble est premièrement piloté par un câble de données venant se brancher d’un côté sur le moteur et de l’autre sur le boîtier de vitesse. Puis d’un câble de commande « Teleflex » venant de la barre sur la console du bateau à la plaque de direction en passant par le tube de direction du moteur.
Attention : Veuillez respecter les précautions d’usage tel que la protection des câbles dans une gaine, de ne pas mettre les câbles trop en tension et de respecter un rayon de courbure.

Fonctionnalités du panneau de commande du moteur Travel XP R

Le tableau de commande équipant la commande à distance du moteur TORQEEDO Travel XP R est similaire à celui équipant les moteurs dotés de barre franche. Il se compose d’un écran d’affichage rétro éclairé et de cinq boutons : défilement du menu vers le haut / vers les bas, retour arrière, validation et Bouton on-off.

Trois écrans principaux sont disponibles et donnant des informations sur le moteur telles que la vitesse actuelle, l’état de charge de la batterie, le nombre de tours par minute, l’affichage de charge, les messages d’erreur, la vitesse enclenchée et la puissance actuelle en watts délivrée par le moteur en temps réel.
Un écran de chargement est aussi disponible permettant de connaitre l’état de charge de la batterie, la durée restante pour atteindre une charge complète, l’affichage de charge, les messages d’erreurs, la vitesse enclenchée et la puissance de charge actuelle.

Montage du Kit Remote Travel

Pour le montage du Remote Kit Travel, il est nécessaire de tout d’abord, démonter la barre franche en place en prenant la précaution d’éteindre le moteur et de retirer la batterie. Démontez la partie inférieure puis les plaques de pression et enfin la barre en l’extrayant du boîtier supérieur. Enfin, sortez la partie supérieure de la barre.

Positionnez et vissez la plaque de cadre en position de la partie supérieure de la barre franche, puis reliez le moteur avec le câble de données TorqLink et mettez en place le carénage (couvercle de protection). Montez le tube de direction sur l’étrier moteur en pensant à bien le lubrifier et monter la plaque de direction en bas du carénage monté précédemment. Introduisez le câble dans le tube de direction et fixez-le à la plaque de direction.

Montez ensuite le boîtier direction sur la plaque en tôle de fixation à l’endroit idéal sur la console du bateau.

Caractéristiques techniques du moteur électrique Travel XP R

• Compatibilité : Travel ou Travel XP

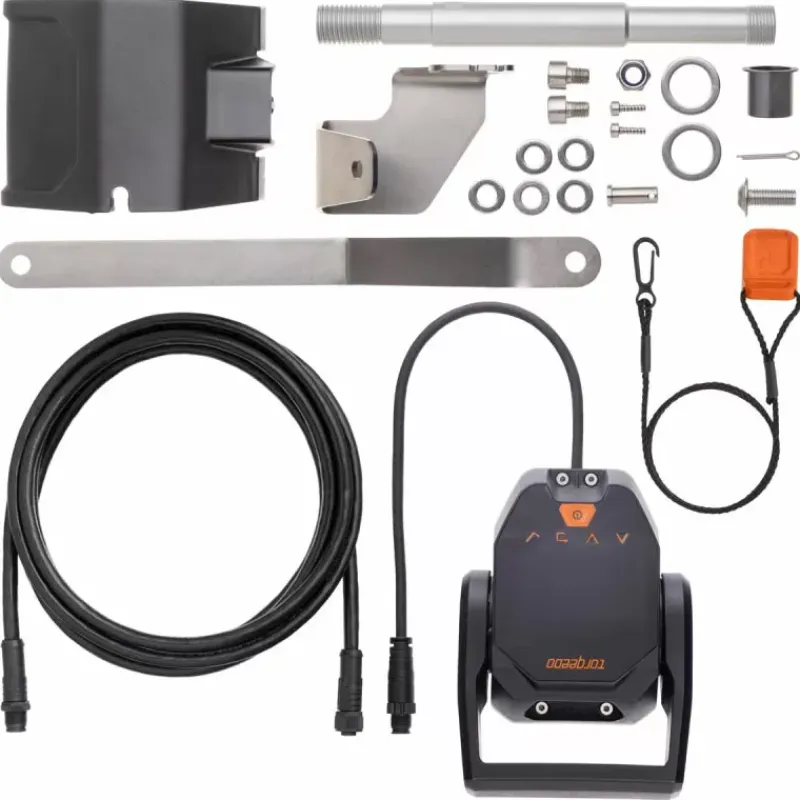

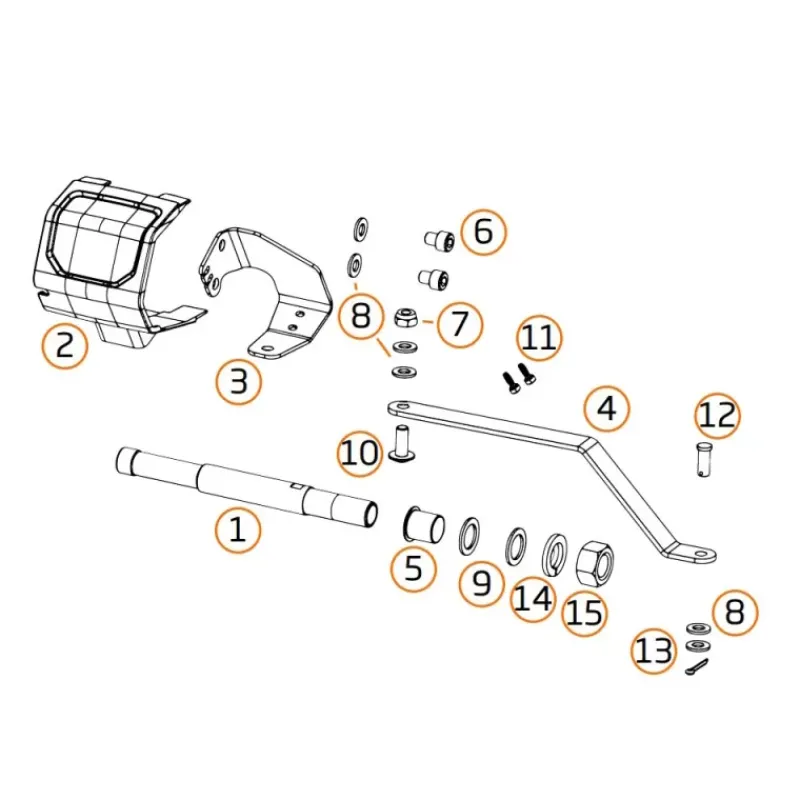

Contenu de la livraison (voir éclaté)

1. 1 x Tube de direction
2. 1 x Couvercle
3. 1 x Plaque de cadre
4. 1 x Plaque de direction
5. 1 x Coussinet 22x24x25
6. 2 x Vis M10x12-A4
7. 1 x Écrou M10-A4
8. 6 x Rondelle M10-A4
9. 2 x Rondelle M22-A2
10. 1 x Vis M10x25-A4
11. 2 x Vis en plastique 50×14-A4
12. 1 x Boulon enfichable 9,5×22 mm
13. 1 x Goupille fendue 3×25
14. 1 x Anneau à ressort A4
15. 1 x Écrou M22-A4
16. 1 x Serre-câble
