Kit de direction moteur hors-bord – GoTech OBF jusqu’à 115 CV ULTRAFLEX

Kit de direction ULTRAFLOEX à installer sur votre vedette, bateau ou semi-rigide. Il est adapté pour les montages mono-moteur de puissance inférieur à 115 cv. Ce kit comprends une pompe de 18 cm3, un vérin à montage frontale de 81 cm3. Et deux tuyaux de 6 mètres ainsi que 2 Litres d’huiles.

est un des leaders mondiaux des systèmes de direction et de commande pour le secteur nautique.

Ce kit GoTech est un kit de direction adapté pour des vedettes équipé d’un seul moteur ayant une puissance inférieure à 115 CV. Il respecte les normes ISO 10592 et CE 95/25.

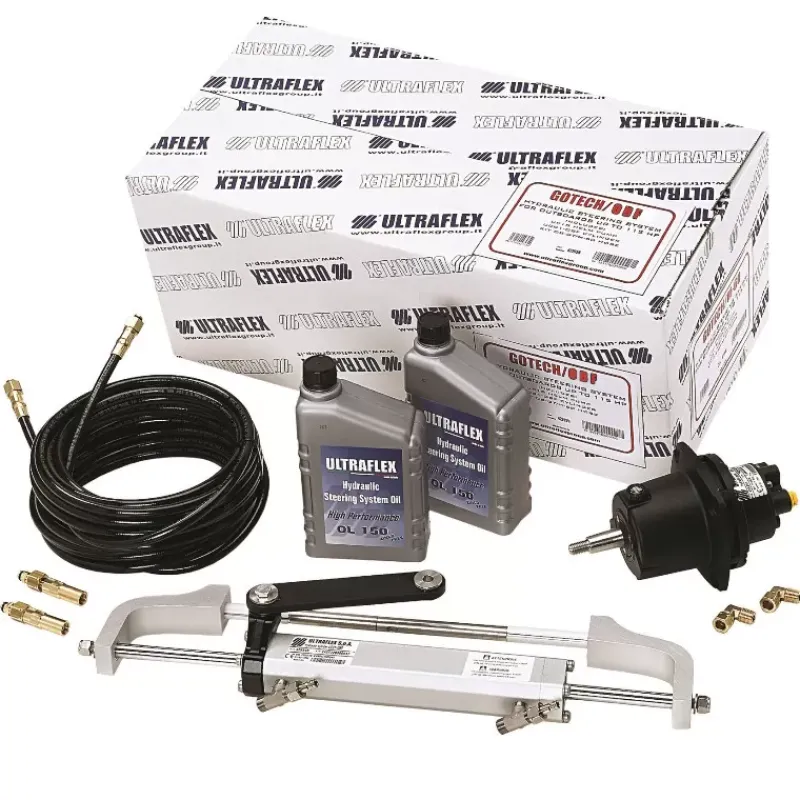

L’ensemble comprend

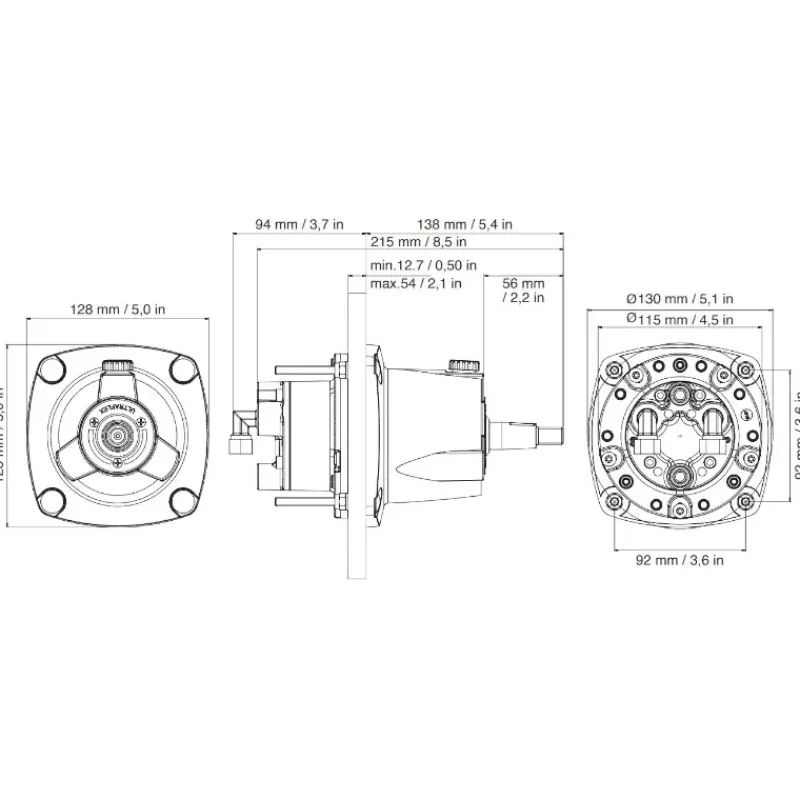

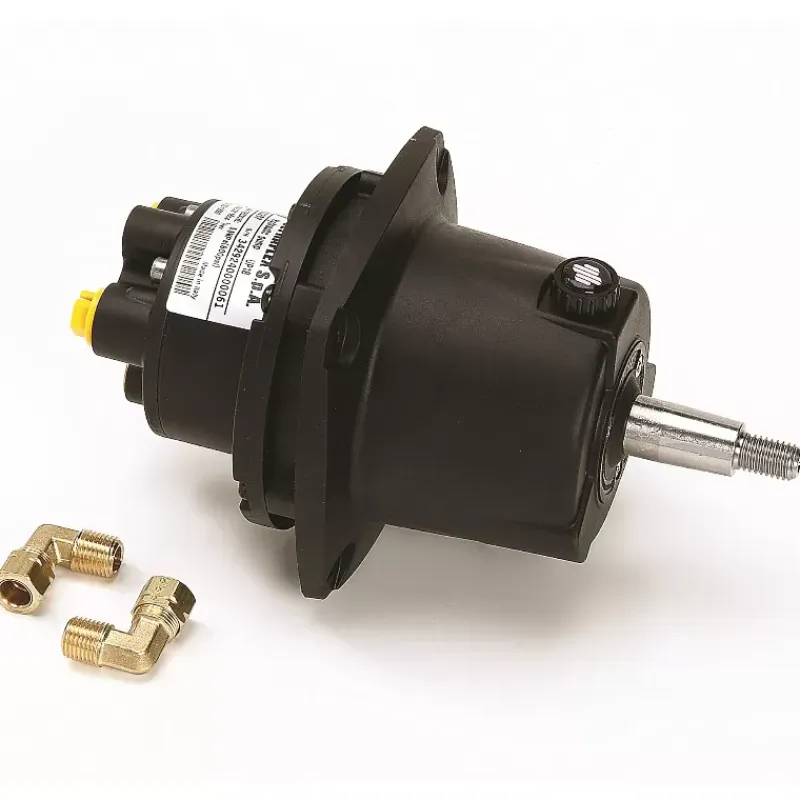

Une Pompe UP18 avec flasquage Intermédiaire:

Cette pompe intègre un clapet anti-retour pour verrouillé la direction. Le boitier de cette pompe est conçu en composite ce qui permet une grande résistance à la corrosion. Elle peut accueillir un volant de 20″ soit 508 mm maximum, l’axe de connexion du volant est de 3/4′ et la pompe pèse 3.8Kg. Enfin, la pompe développe un débit de 18 cm3. Cette pompe résiste à une pression de 55 bars.

*Elle comprend bien évidemment les raccords nécessaires à son montage. La pompe

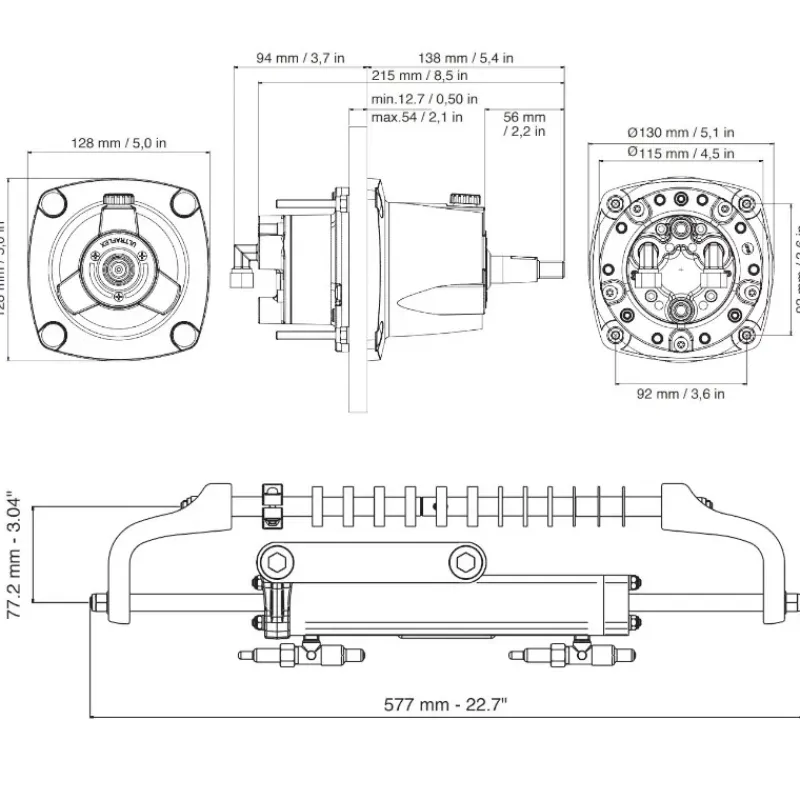

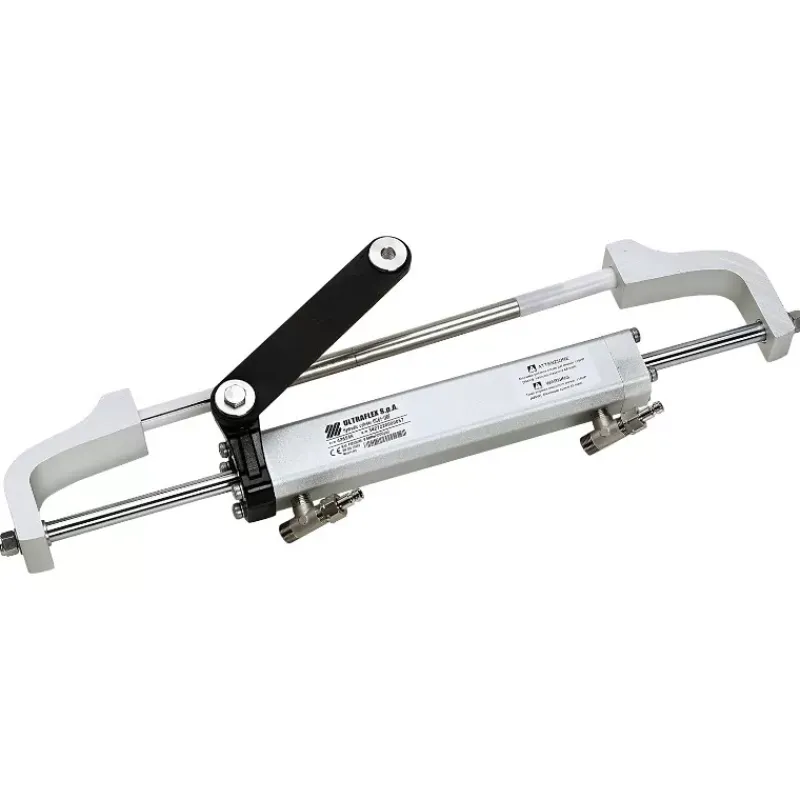

Un vérin UC81-OBF à montage frontal:

Ce vérin peut être installé à tribord ou à bâbord de votre moteur Hors-bord. Avec un diamètre intérieur de 27.4 mm et une course de 186 mm, le vérin UC81-OBF développe une poussée de 222 Kg. Pour ce vérin, le débit est de 81 cm³. Ce vérin à un poids de 8 Kg.

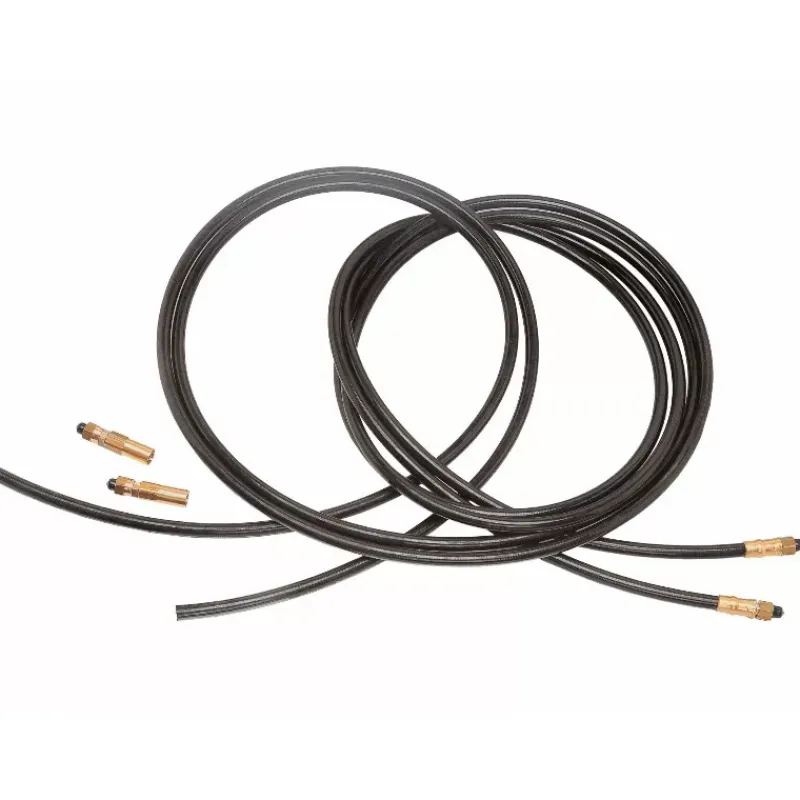

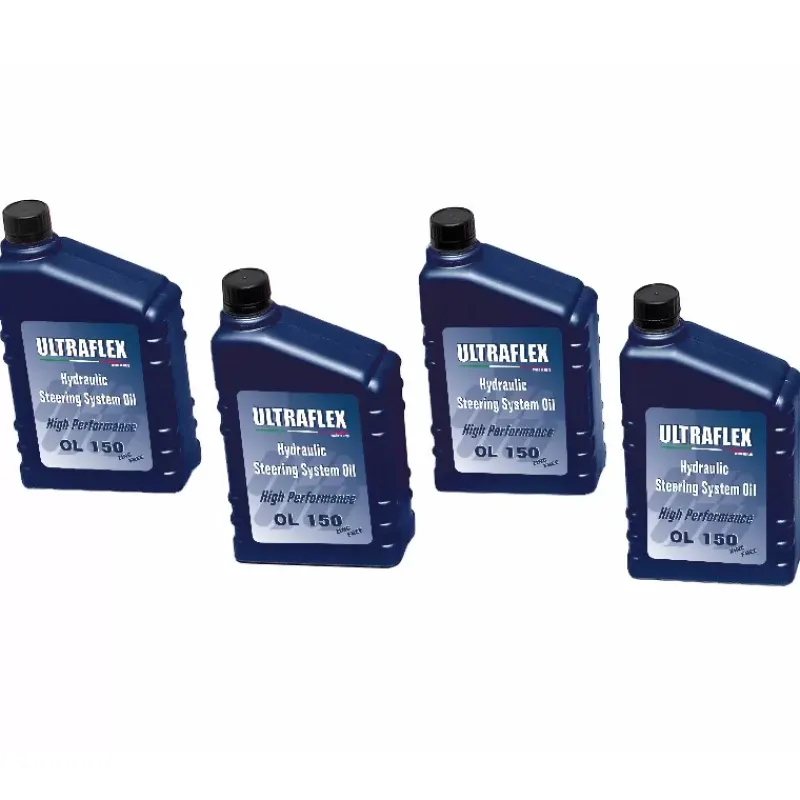

Deux tuyaux hydrauliques flexibles KIT OB-GT/M ainsi que deux litres d’huiles:

Ces deux tuyaux hydrauliques ont un diamètre de 1/4″ et une longueur de 6 mètres que vous pourrez couper suivant la longueur désirée. Ces tuyaux sont sertis et possède des raccords munis d’écrous tournants. L’huile fournie suit la norme ISO-VG15. Ce tuyau résiste à pression maximum de 55 bars (800 psi). Ne pas pincer le tuyau. Appliquer un rayon minimum de 75 mm au niveau de la pompe et de 250mm au niveau du vérin.

Lors de l’installation du tuyau, il est très important de laisser de la longueur au niveau du vérin.

Cette installation permettra de faire 4.5 tours de volants. (À savoir que lorsque votre volant peut effectuer 4 tours, la direction sera assez dure, au-delà de 8 tours, la direction sera assez floue.)

Caractéristiques techniques du Kit GoTech OBF jusqu’à 115 CV

• Pompe
  • Poids: 3,8 Kg
  • Débit: 18 cm3
  • Axe: 19mm / 3/4″
  • Raccords tuyau: 6,3mm / 1/4″
• Vérin
  • Poids: 8 Kg
  • Débit: 81 cm3
  • Course: 186 mm / 7.3″
  • Diamètre intérieur: 27,4mm / 1.08″
  • Raccord tuyau: 9,5mm / 3/8″
  • Poussée: 222 Kg
• Tuyau
  • Longueur: 6m / 19,7′
  • Diamètre Interne: 6,3mm / 1/4″
  • Rayon minimum: 75 mm
• Huile
  • Norme: VG-150
  • Quantité: 2L
  • Point de solidification: <-30°C
• Informations générales
  • Diamètre de volant maximum: 508 mm / 20″
  • Nombre de tours de volant: 4,5 tours (81cm3 / 18cm3 = 4,5)
  • Pour moteurs Hors bord jusqu’à: 115 CV
