Guindeau Rider R3 24 V 1400 W QUICK pour bateau

QUICK est une entreprise italienne reconnue pour ses équipements marins de haute technicité. Leur gamme de produits comprend des luminaires, des chauffes-eau, des propulseurs, mais aussi des stabilisateurs gyroscopiques et évidemment des équipements de mouillage.

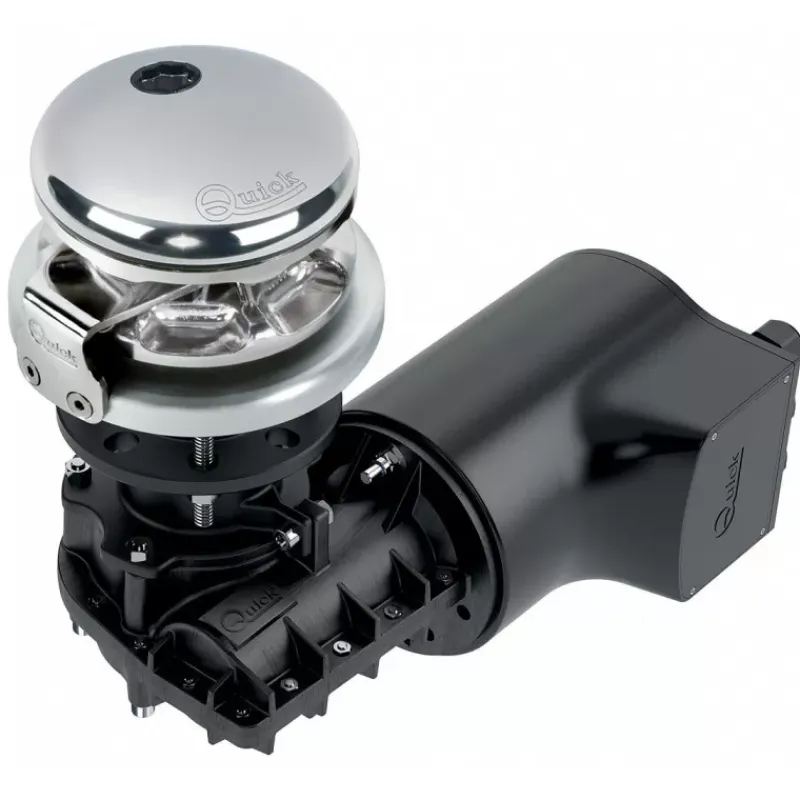

Le guindeau Rider R3 sera un excellent choix pour les amateurs de nautisme ayant une unité de 9 à 14 m. Son axe vertical et le moteur logé dans la baille à mouillage offrent effectivement de nombreux avantages. La protection contre les projections d’eau et la longévité accrue sont des atouts majeurs, sans oublier l’élégance d’un pont dégagé qui facilite les manœuvres.

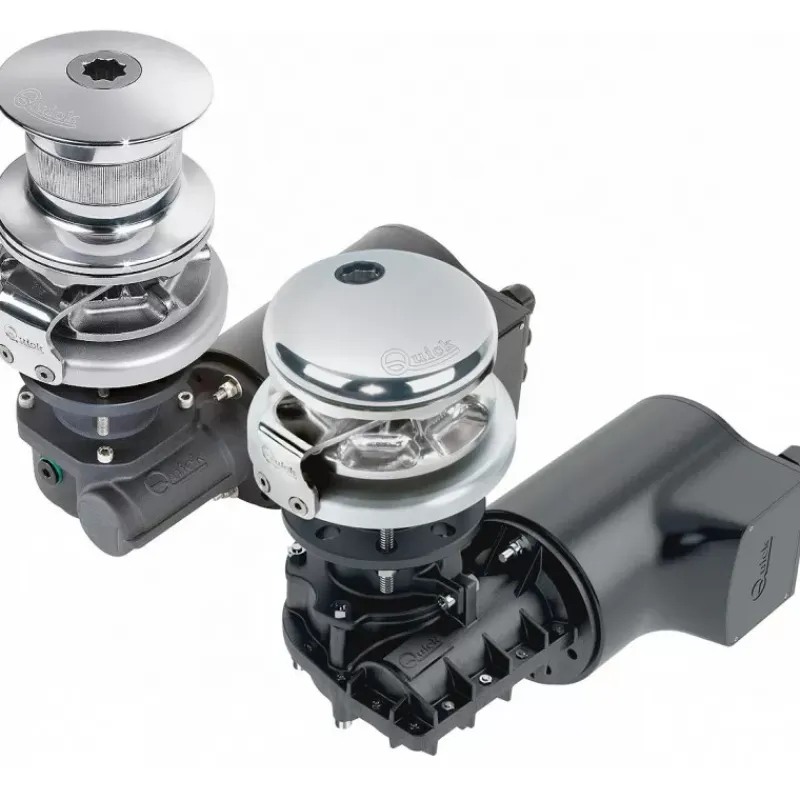

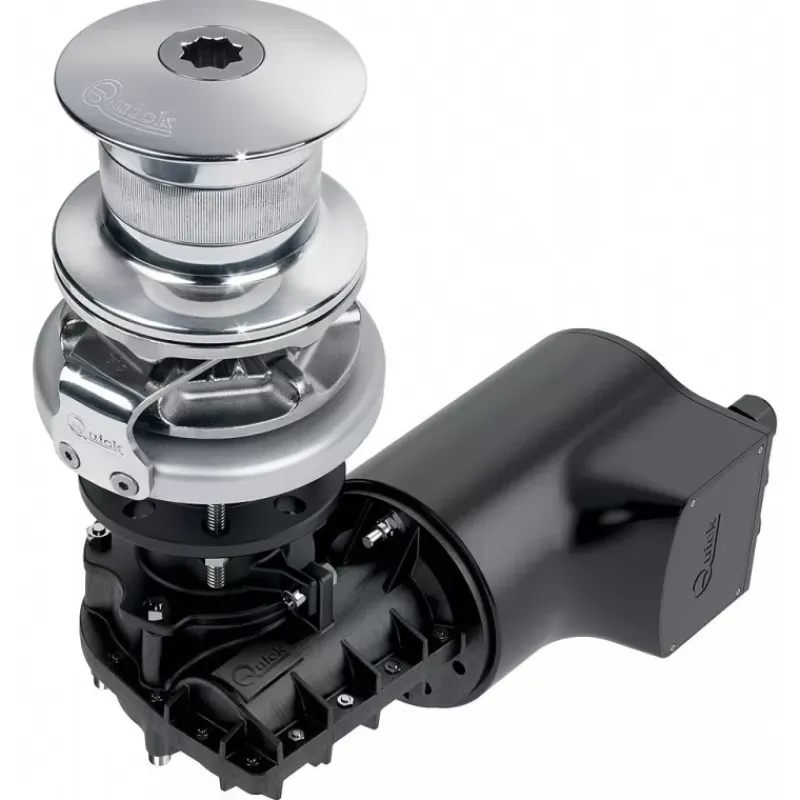

Les aimants intégrés dans les barbotins QUICK, combinés à un , permettent de connaitre avec précision la longueur de chaine déployée ou restante. Cela facilite grandement les manœuvres et la sécurité à bord. Nous proposons ce guindeau pour de la chaine de 8 ou 10 mm, avec ou sans poupée.

La base du guindeau est en aluminium anodisé, ce qui permet d’allier robustesse et légèreté.

Comment installer mon Guindeau Rider R3 24 V 1400 W QUICK de façon optimale ?

Implantation du guindeau

• Aligner le plus possible la sortie de chaine du barbotin au davier. Tolérance positive de 10°C max admise

• La surface doit être plate

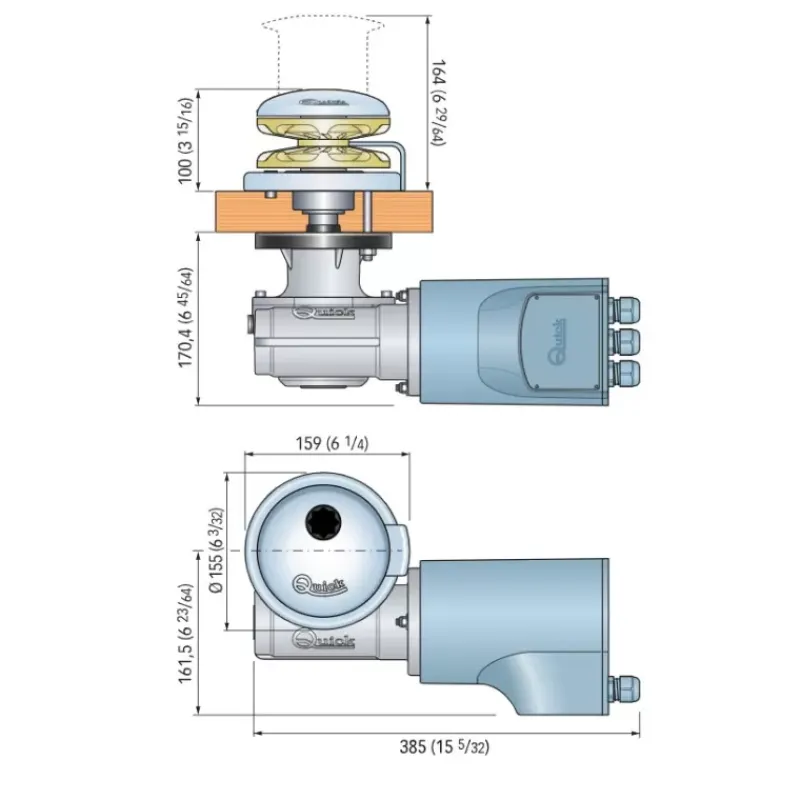

• L’épaisseur du pont doit être comprise entre 25 et 50 mm
• Le barbotin doit être positionné légèrement en dessous du davier (environ 5°), afin d’éviter un frottement de la chaine contre le guindeau.

• Utiliser le gabarit pour le perçage des différents trous : Goujons, passage de chaine, arbre.
• Nettoyer les trous et protéger les tranches de l’humidité en appliquant une résine, peinture, enduit etc.
• Appliquer le joint caoutchouc sur le pont
• Mettre en place le motoréducteur, en insérant l’arbre
• Pour un placage plus homogène, un serrage en quinconce sera privilégié

Fonctionnement

Toujours démarrer le moteur avant d’utiliser votre guindeau.

Pour jeter l’ancre : Serrer l’embrayage à l’aide de la manivelle, puis contrôler la descente avec . Il est possible de faire descendre l’ancre mécaniquement, en régulant la vitesse avec la manivelle.

Pour remonter l’ancre : Verrouiller l’embrayage avec la manivelle, puis appuyer sur le bouton « up » de votre ou de votre . Lors de la remontée, la chaine doit rester le plus vertical possible. étant remontée sur le davier, mettre une garcette en sécurité.

Caractéristiques techniques du guindeau Rider R3 24 V 1400 W QUICK

• Tension : 24 V
• Force de traction maximale instantanée : 1100 kg
• Charge de travail
  • Force de relevage : 170 kg
  • Charge de rupture : 500 kg
• Vitesse de relevage
  • A la charge de travail : 20,5 m/min
  • Maximale : 29,7 m/min
• Section de câblage minimale : 25 mm²
• Disjoncteur de protection : 50 A.
• Poids :
  • Modèle sans poupée : 19,4 Kg
  • Modèle avec poupée : 21,4 Kg

Contenu de la livraison

• Guindeau
• Barbotin mixte chaine et cordage, 8 et 10 mm ISO & DIN766
• Relais d’inverseur
• Capteur compteur de chaine intégré
• Joint de fixation
• Manivelle
• Visserie
• Gabarit de perçage
• Manuel d’utilisateur
• Conditions de garantie

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.
