EchoMap UHD2 72SV Combiné GPS-Sondeur pour bateau GARMIN

GARMIN est une société technologique développant des outils de navigations GPS pour l’aviation, le nautisme, l’automobile, mais aussi pour le plein air et le sport. Avec près de 19000 collaborateurs à travers le monde et une culture de la recherche et développement, GARMIN reste la référence et le solide leader sur tous les marchés dans lesquels elle travaille.

La gamme EchoMap UHD2 SV de chez GARMIN s’intercale entre la gamme Striker et la gamme EchoMap UHD2 SV. Elle est l’évolution de la gamme EchoMap UHD disposant d’une toute nouvelle interface graphique, ce software est par ailleurs plus ludique et facile à prendre en main pour une personne novice dans l’électronique marine. Cette gamme est composée de deux appareils de tailles différentes : 6, 7 et 9 pouces. Il s’agit de  disposant d’un lecteur de carte et de la technologie ClearVü.

Ce modèle sept pouces vendu avec ou sans sonde est idéal pour les navigations et les pêches en zones côtières. Avec son fonctionnement par boutons et par écran tactile, il conviendra très bien à un utilisateur débutant. Comme ses prédécesseurs, ce modèle a la possibilité de personnaliser ses vues. Avec notamment un grand nombre de possibilités de combinaison et de disposition via le mode multi-écran allant jusqu’à 3 vues différentes sur une seule fenêtre. Il est aussi possible de positionner près de 5000 Waypoints pour situer au mieux des zones de pêche fructueuses, des points de vue remarquables ou des dangers non indiqués sur la cartographie.

Quelles nouveautés sur la gamme EchoMap UHD2 ?

L’affichage proposé est désormais le même que sur les GPSMAP avec les fonctionnalités touchant à la cartographie ainsi qu’aux détections sont dorénavant plus accessible en bas de l’écran. Avec son nouvel écran de grande qualité et sa nouvelle interface, la réactivité et la vitesse des appareils ont été accrues, la fluidité de chargement durant les zooms et les déplacements sur les pages cartes ont particulièrement été travaillés. La gamme EchoMap UHD2 tend à se rapprocher dorénavant des anciennes gammes EchoMap Ultra. Une antenne GPS 10 Hz équipe ces modèles permettant de localiser en temps réel le bateau sur la cartographie, le temps de réaction du curseur de direction est amélioré et plus aucune latence n’est à déplorer. Un nouvel étrier pivotant à démontage rapide équipe aussi ces appareils pour une utilisation facilité. Enfin, ces nouveaux modèles possèdent à présent une connectivité Wi-Fi pour une connexion multiappareils si vous disposez de plusieurs combinés à bord.

Prise en charge du sondeur traditionnel et de la technologie ClearVü

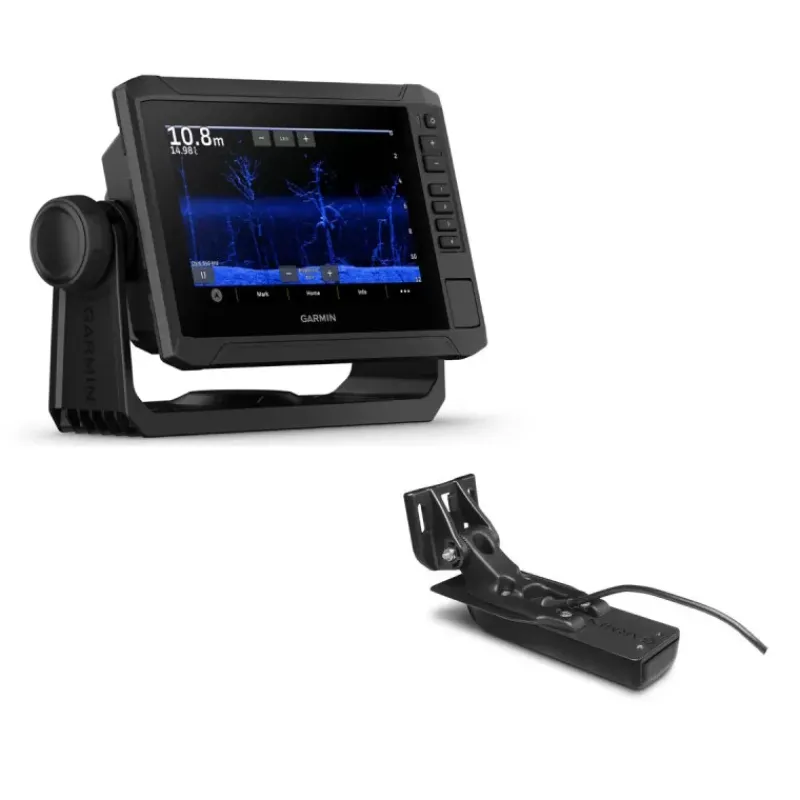

Les modèles EchoMap UHD2 SV prennent en charge un grand nombre de sondes 12-pin de chez GARMIN, ils ont aussi la capacité de prendre en charge les sondes ClearVü. Lorsque ces appareils sont vendus en pack avec sonde, ils sont proposés avec une sonde GT54UHD-TM d’une puissance de 350W disposant de la technologie ClearVü. Ces modèles sont dotés des palettes de couleurs Vivid permettant d’obtenir un contraste optimal pour la détection des cibles, mais aussi de la structure du fond.

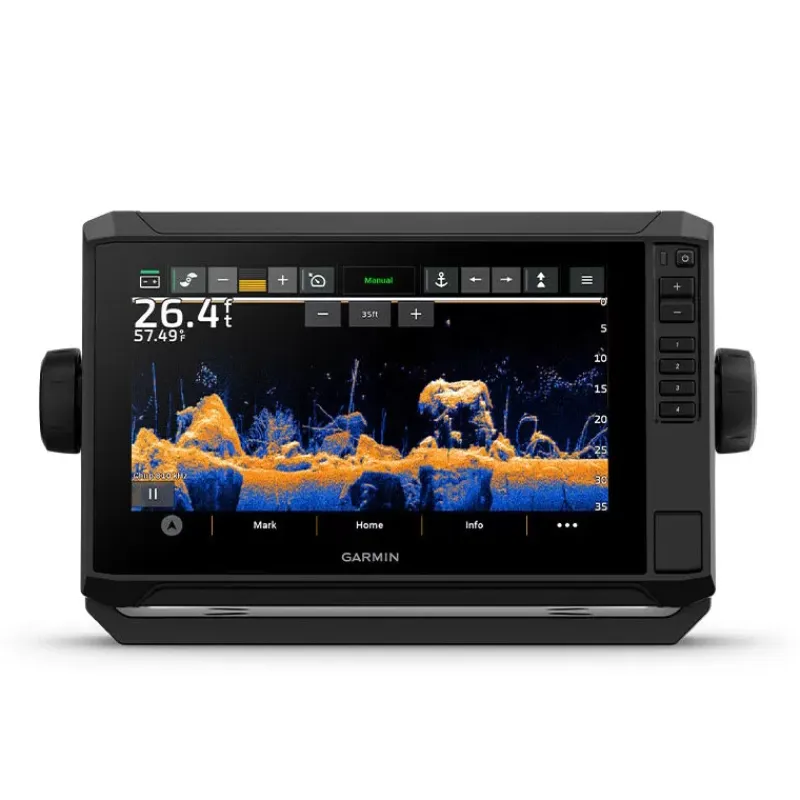

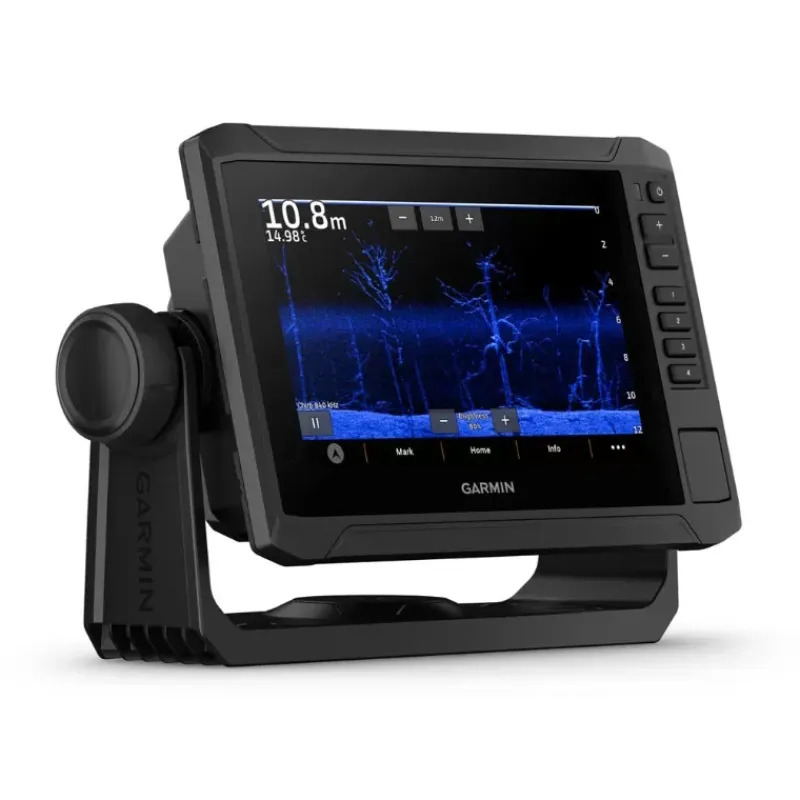

Enfin, le sondeur traditionnel à un faisceau conique bifréquence CHIRP de 50/77/83/200 kHz permettant d’effectuer des détections à près de 245 m de fond. La technologie ClearVü émet-elle un faisceau à balayage plus étroit, mais permettant d’obtenir une image plus claire via des fréquences de 260/455/800/1000/1200 kHz. Ces détections plus nettes permettent d’effectuer des détections jusqu’à 60 m de profondeur.

Prise en charge de la technologie SideVü et LiveScope

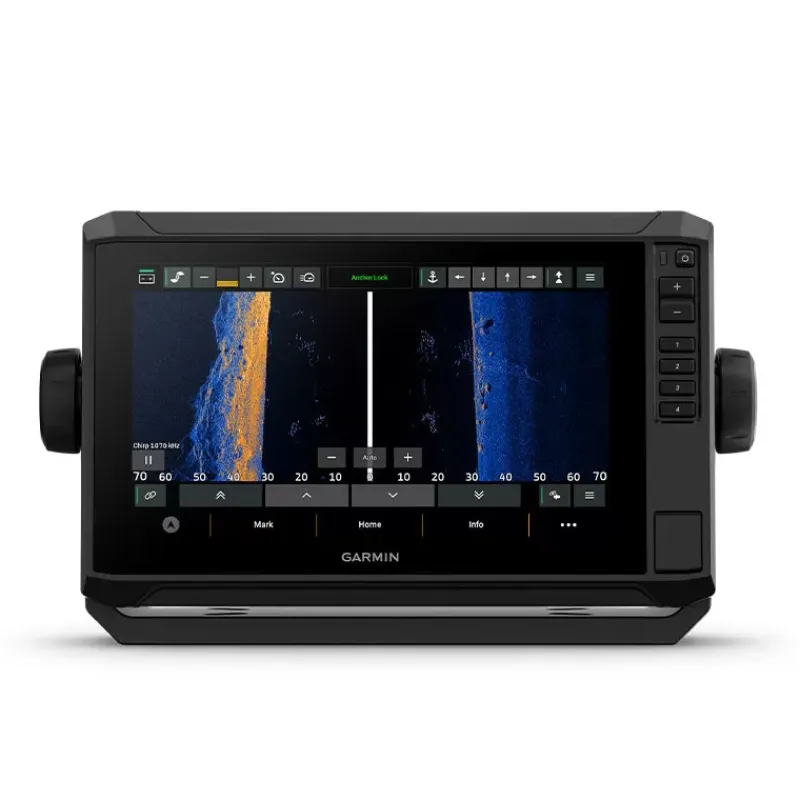

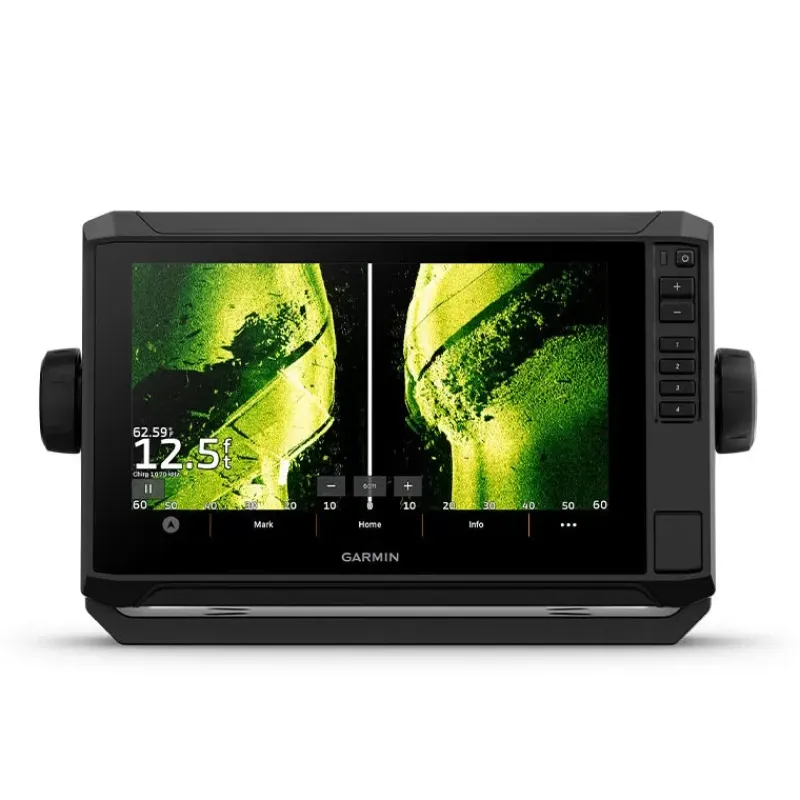

La technologie SideVü émet un faisceau à balayage latéral, permettant d’obtenir une image ultra-haute définition via des fréquences de 1080/1230 kHz. Ces fréquences permettent d’effectuer des détections jusqu’à 9 m de profondeur sur une largeur de 76 m soit 38 m de chaque côté du bateau. Il vous sera alors aisé de repérer une tête de roche, une épave, un casier … . De plus si vous optez pour une sonde Panoptix il vous sera possible d’accéder au mode LiveScope ce mode se rapprochant d’une échographie vous permettra de visualiser nettement vos cibles, d’optimiser le contraste, de stabiliser au maximum l’image en temps réel et de réduire au maximum les bruits d’artéfacts de sondeur. Ce mode est disponible en trois dispositions (forward, down et perspective) permettant de sonder le fond devant vous, sous le bateau et en vue du dessus.

Quelles sont les cartographies prises en charge par la gamme EchoMap UHD2 ?

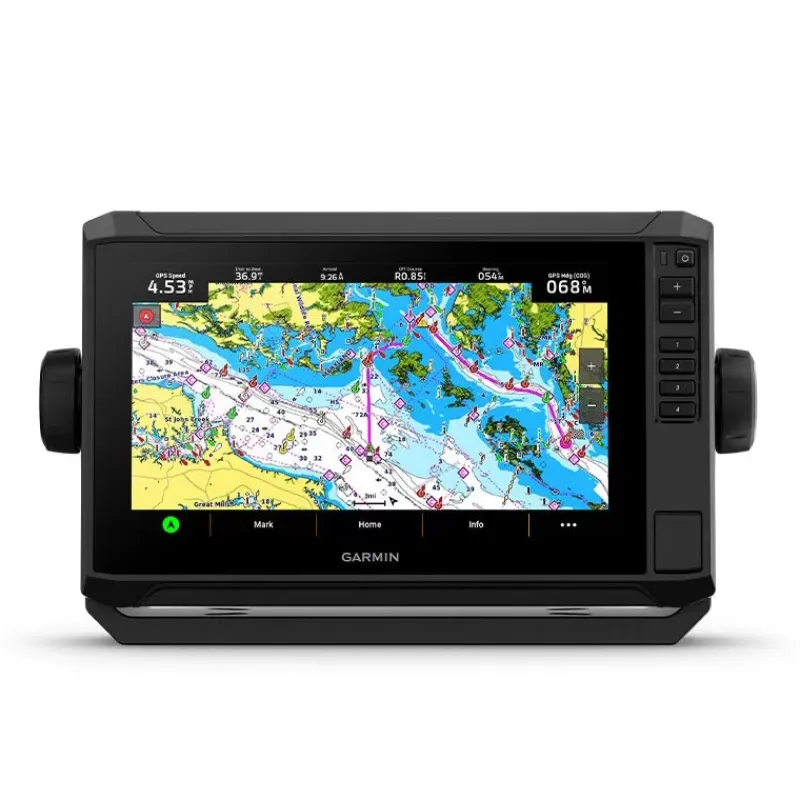

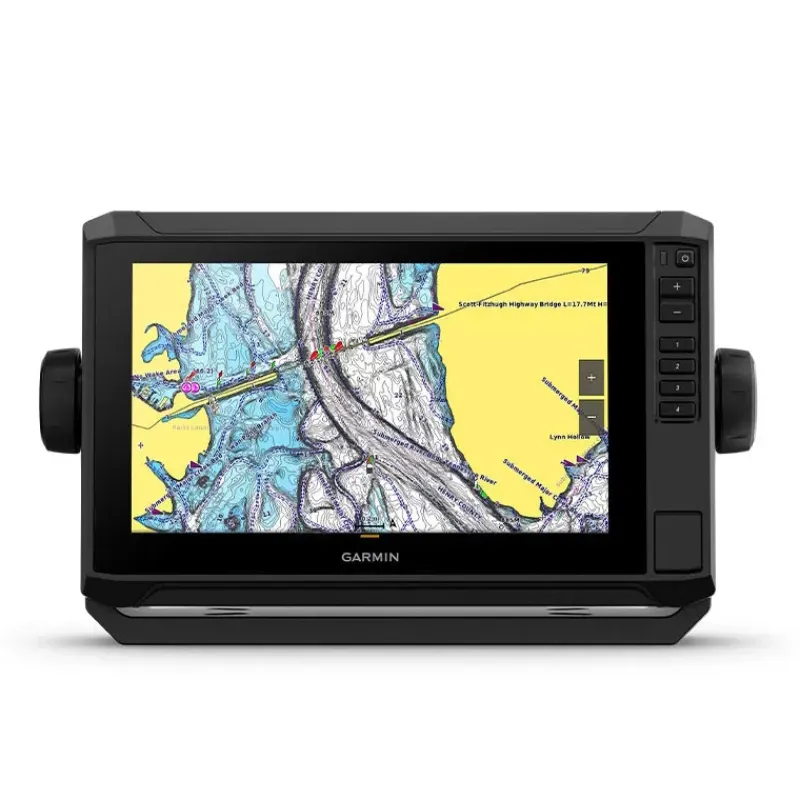

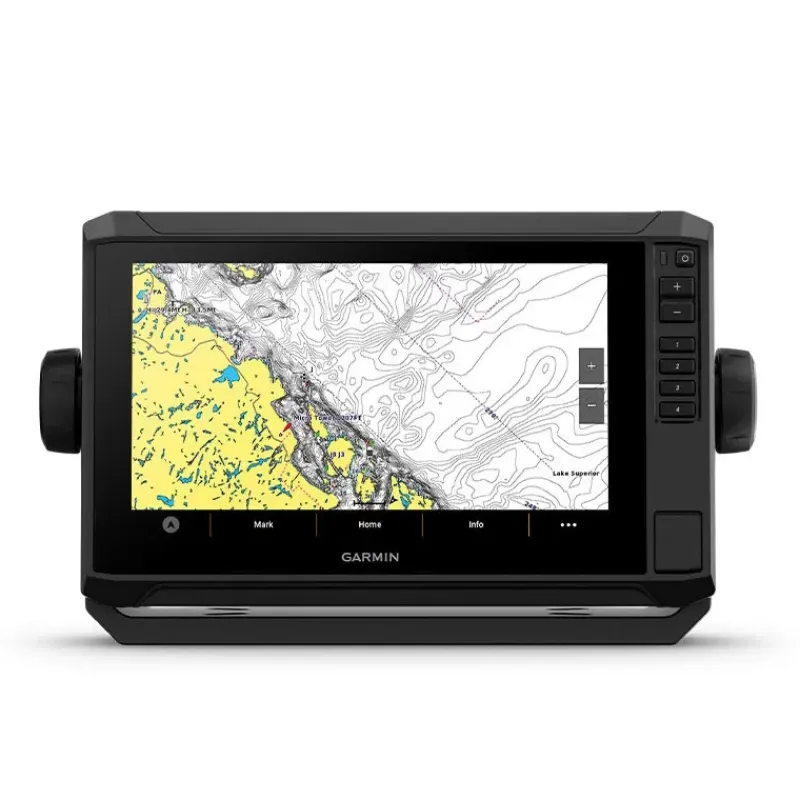

Les appareils GARMIN prennent en charge une grande variété de . Avec notamment les cartographie BlueChart et GARMIN Navionics+ ainsi que leurs versions VISION. Il vous sera aussi possible de cartographier vous-même vos zones de navigations favorites grâce à la fonctionnalité Garmin Quickdraw™ Contours. Enfin, la technologie génératrice d’itinéraires Auto Guidance+™ vous permettra de naviguer en toute sécurité en ayant paramétré au préalable les spécificités de votre bateau (tirant d’eau, largeur, hauteur, …) et vous suggérera l’itinéraire le plus sûr et le plus rapide en vous calculant en temps réel la distance et le temps restant avant l’arrivée à bon port.

Connectivité de la gamme EchoMap UHD2 SV

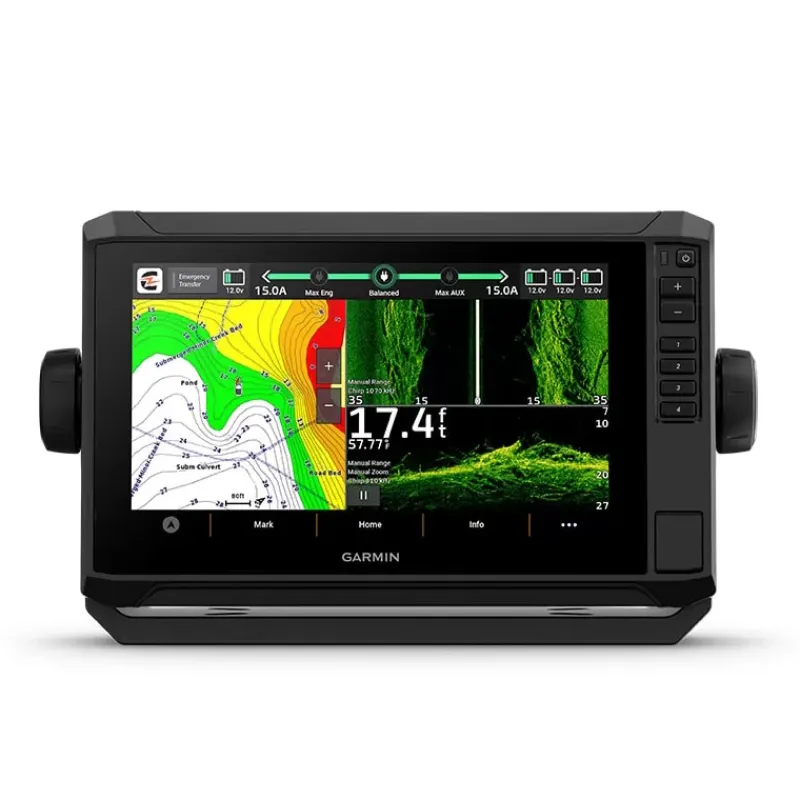

La gamme EchoMap UHD2 SV a été conçu dans un but de connectivité entre appareils connectés. Avec le réseau Wi-Fi, Ethernet, mais aussi NMEA 2000. Il vous sera aisé de partager des waypoints et itinéraires entre vos appareils grâce au réseau sans fil. Il est aussi possible de connecter son moteur électrique Force via ce réseau sans fil pour le controler, connaitre l’autonomie restante des batteries. Il est aussi possible de connecter des ANCRES POWER-POLE® pour mouiller dans les hauts-fonds, il sera possible de déployer les ancres directement depuis l’appareil.

Comment choisir la sonde de son combiné sondeur/GPS ? Quelles questions dois-je me poser ?

De nombreux paramètres sont à prendre lors du choix de la sonde de son appareil. Il est parfois difficile de se repérer parmi toutes les abréviations utilisées, noms de technologie, puissance et plage de fréquence.

• Ou vais-je installer ma sonde ?

1. 1. Sur le tableau arrière (TA) Cette solution est la plus répandue, elle permet d’obtenir de bons échos (à l’arrière du bateau) avec une grande facilité d’installation.
   2. Sous la coque en traversant (TR) Cette solution est la plus difficile à mettre en place, elle permet cependant d’obtenir les meilleurs échos à l’endroit voulu sous la coque et pas à l’arrière du bateau.
   3. Au-dessus de la coque (À coller) Cette solution est la plus simple à mettre en œuvre, mais c’est aussi celle qui aura les moins bons échos du fait de la coque à traverser. Cette méthode d’installation est aujourd’hui désuète.

La sonde GT-54UHD-TM est une sonde Tableau Arrière, il est impératif de la fixer à un endroit bien précis (Dans la zone D du Schéma) ! En effet, en cas de pose en Zone A sur la virure de déjaugeage la sonde risque de ne pas être immergé en permanence en Zone B, il vaut mieux éviter de monter la sonde à moins de 1 m du côté bâbord (gauche) de l’hélice. En zone C, évitez de monter la sonde à moins de 7,5 cm du côté tribord de l’hélice. Enfin, en zone E, les flaps peuvent causer des turbulences.

Quelles technologies vais-je réellement utiliser ?

1. 1. La technologie Broadband avec une sonde classique. Je ne suis pas un pêcheur, j’utilise seulement la sonde pour connaitre la profondeur sous la coque de mon bateau.
   2. La technologie CHIRP avec une sonde HDI. Je pêche dans des eaux très profondes (entre 300 et 900 m).
   3. La technologie ClearVü avec les sondes GT2X. Je suis un pêcheur confirmé et souhaite visualiser au mieux les échos sous mon bateau ! Cette technologie permet d’afficher des images quasi photographiques des fonds (roches, arbres, structure du fond…) mais aussi des poissons.
   4. La technologie SideVü avec les sondes GT5X. Cette dernière technologie en plus d’embarqué la technologie de ClearVü permet de visualiser parfaitement des fonds sur le côté du bateau (jusqu’à 180 m de chaque côté). Idéal lorsque vous souhaitez visualiser les fonds près de la rive ou d’une tête de roche dont vous ne pouvez pas trop vous approcher.

La sonde GT54UHD-TM est une sonde multifréquence de 150/240/455/800/1200 kHz de 500 W. Elle permet d’obtenir de façon fiable la température et la profondeur jusqu’à 580 m. Elle est parfaite pour les plaisanciers ne pêchant pas ou que très occasionnellement. Sa fonctionnalité sondeur CHIRP en 77/200 kHz donne d’excellents échos des poissons sous forme d’arc et une bonne structure du fond jusqu’à 580 m.

La fonctionnalité ClearVü pousse encore plus loin l’expérience de pêche, en effet cette fonctionnalité permet avec des fréquences de 455 et 800 kHz d’obtenir des images quasi photographiques jusqu’à 225 m selon la fréquence utilisée.

Enfin, le mode SideVü permet une détection optimale des fonds de manière latérale jusqu’à 75 m de chaque côté suivant la fréquence sélectionnée, 455, 800 ou 1200 kHz. Cette fonctionnalité est parfaite pour les plongeurs pouvant détecter une épave ou une tête de roche. Elle convient aussi aux pêcheurs souhaitant effectuer des détections près des rives ou près d’une tête de roche affleurante inaccessible du fait du manque de profondeur.

Caractéristiques techniques

EchoMap UHD2 72 SV

• Écran :
  • Taille : 7″ (15,5 x 8,7 cm)
  • Tactile : Oui
• Technologie sonde : SideVü
• Montage : Sur étrier ou encastré
• Dimensions : 21,8 x 14,2 x 8,1 cm
• Étanchéité : IPX7
• Cartographie : AUTO GUIDANCE+ intégré
• Compatibilité :
  • Cartographie : BLUECHART G3 / BLUECHART G3 VISION / LAKEVÜ G3 / LAKEVÜ G3 ULTRA / GARMIN NAVIONICS+™ / GARMIN NAVIONICS+™ VISION / GARMIN QUICKDRAW CONTOURS
  • ACTIVECAPTAIN : Oui
  • NMEA 2000 : Oui
  • Sonde : GT54UHD-TM / GT56UHD-TM
• Alimentation : 9 à 18 V
• Puissance (RMS) : 500 W
• Consommation à 12 V : 1,52 A / 18,3 W

Sonde GT54UHD-TM

• Montage : Tableau arrière
• Puissance : 350 W
• Faisceau :
  • Sondeur traditionnel : 150/240 kHz
  • UHD ClearVü : 760/880 kHz
  • CHIRP ClearVü : 425/485 kHz
  • UHD SideVü : 1080/1230 kHz
  • CHIRP SideVü : 425/485 kHz
• Profondeur maximum de détection :
  • Sondeur traditionnel : 245 m
  • UHD ClearVü : 60 m
  • UHD SideVü : 9 m (38 m de chaque côté)
• Câble :
  • Longueur :  6 m
  • Nombre de broches : 12-pin

Contenu dans la boîte

• ECHOMAP UHD2 72 SV
• Sonde GT54UHD-TM (en option)
• Câble d’alimentation/de données
• Étrier pivotant
• Montage encastré
• Matériel
• Documentation
