€111.31

Modèle

Effacer

UGS : SKUJ0aLY5IejX Catégories : Accastillage & Cordage, Equipement Bateaux, Hublot & Aération·Hublot & Panneau De Pont Étiquette : Lewmar Marque : Lewmar

Caractéristiques

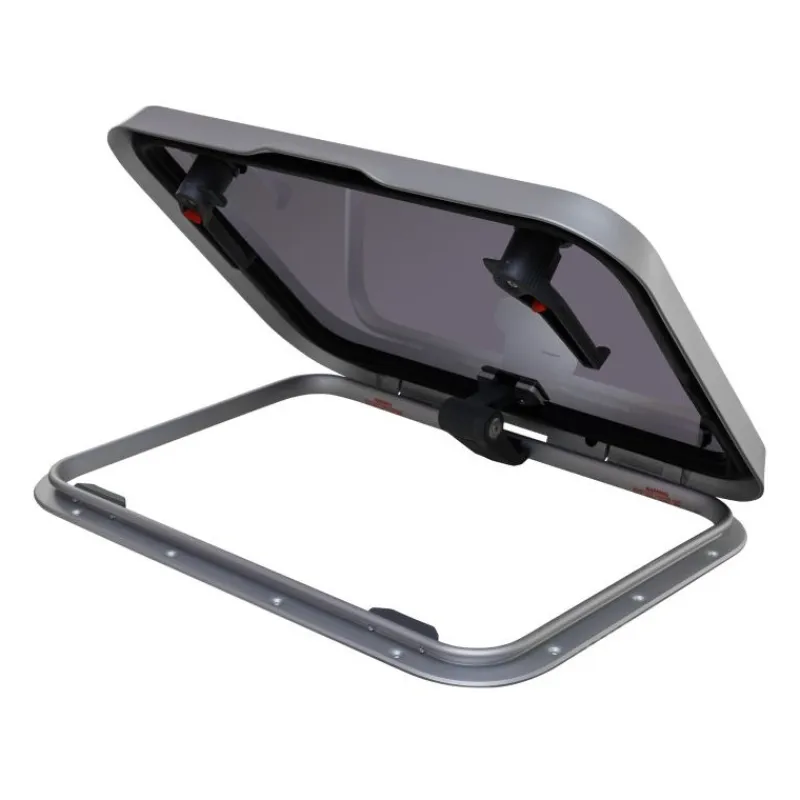

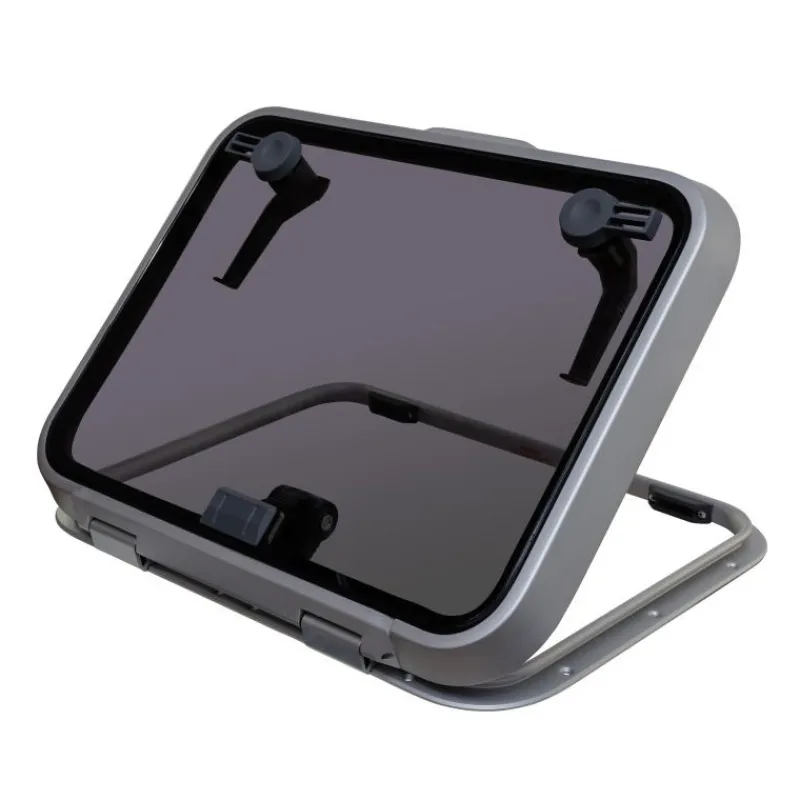

Panneau Ocean base plate LEWMAR pour bateau de plaisance à voile ou à moteur

Le panneau de pont Ocean de LEWMAR est sans aucun doute l’un des panneaux de pont pour bateau les plus présents sur les mers du monde. Robuste et indémontable !

Équipement pour bateau haute qualité reconnu pour sa robustesse et sa finition indémodable, le Ocean est un panneau de pont décliné en 8 modèles différents pour s’adapter à la morphologie du bateau ! Ce modèle « base plate » se pose directement sur le roof sans encastrement, il est donc facile à poser par applique. Doté d’une ou trois charnières à friction selon le modèle, les ouvrants se tiennent dans n’importe quelle position jusqu’à 95°.

Ces sont certifiés CE, ils sont dotés d’un cadre en alu anti-corrosion et la marque Anglaise propose de très nombreuses pièces détachées si besoin. Efficaces, les poignées sont efficaces et peuvent s’ouvrir de l’intérieur comme de l’extérieur (si déverrouillées).

❓ Où poser son panneau de pont Ocean LEWMAR sur son bateau ?

Dans la réglementation européenne, les normes ISO applicables aux hublots et panneaux définissent des zones CE qui précisent à la fois les emplacements autorisés à bord et le niveau de résistance exigé. Plus une zone est exposée aux efforts de la mer, plus les contraintes mécaniques à respecter sont élevées.

Les panneaux de pont Ocean LEWMAR sont certifiés Zone CE 2. Cette certification autorise leur installation sur le pont, le roof, le cockpit ou le tableau arrière, mais exclut les parties de coque situées au-dessus de la ligne de flottaison. Les panneaux conformes à la Zone 2 sont conçus pour supporter le poids d’une personne, garantissant ainsi robustesse et sécurité à bord.

⚠️ À noter : un équipement homologué pour une zone donnée est également adapté à une installation dans toutes les zones de niveau inférieur.

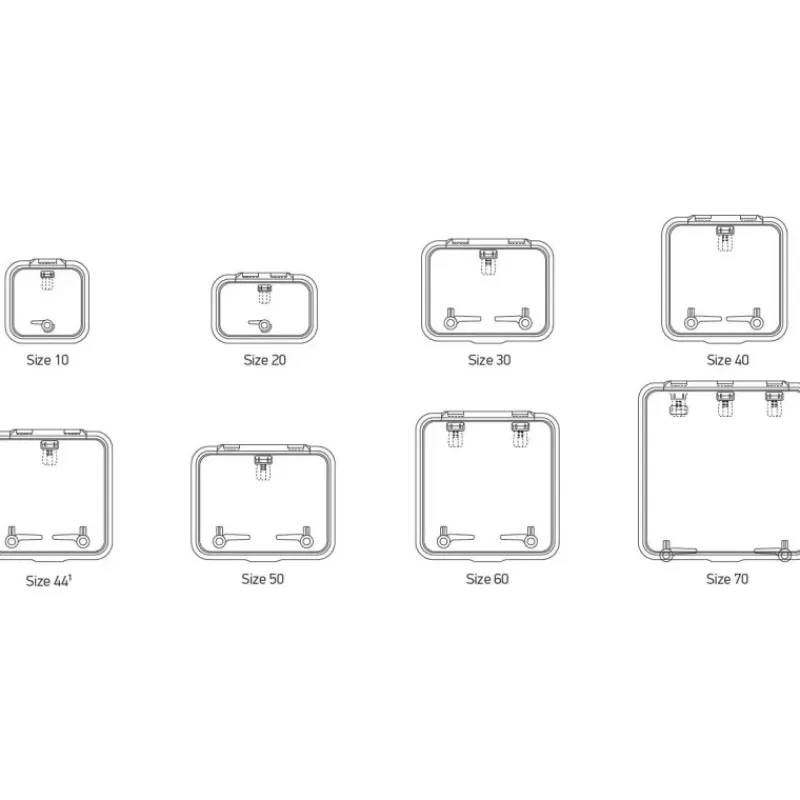

📏 Dimensions des panneaux de la gamme Ocean à poser (sans rebord)

Modèle	Dimensions hors-tout				Longueur charnière (HX)	Profondeur charnière (HY)	Dimensions de découpe			Poids	Épaisseur acrylique
Modèle	Largeur (X)	Longueur (Y)	Épaisseur (Z)	Rayon extérieur (R)	Longueur charnière (HX)	Profondeur charnière (HY)	Largeur découpe (X1)	Longueur découpe (Y1)	Rayon découpe (R1)	Poids	Épaisseur acrylique
Size 10	324 mm	324 mm	39,5 mm	75 mm	5 mm	138 mm	255 mm	255 mm	40 mm	2,26 kg	10 mm
Size 20	266 mm	411 mm	39,5 mm	69 mm	5 mm	225 mm	197 mm	342 mm	34 mm	2,74 kg	10 mm
Size 30	391 mm	521 mm	39,5 mm	75 mm	5 mm	335 mm	322 mm	452 mm	40 mm	4,5 kg	10 mm
Size 40	485 mm	485 mm	39,5 mm	75 mm	5 mm	299 mm	416 mm	416 mm	40 mm	4,75 kg	10 mm
Size 44	509 mm	509 mm	43 mm	76 mm	4 mm	302 mm	437 mm	437 mm	40 mm	5 kg	12 mm
Size 50	444 mm	574 mm	43 mm	76 mm	4 mm	367 mm	372 mm	502 mm	40 mm	7,3 kg	12 mm
Size 60	574 mm	574 mm	43 mm	76 mm	4 mm	367 mm	502 mm	502 mm	40 mm	8 kg	12 mm
Size 70	694 mm	694 mm	43 mm	76 mm	4 mm	487 mm	622 mm	622 mm	40 mm	10,8 kg	12 mm

🔧 Comment installer un panneau de pont LEWMAR Ocean sans rebord facilement ?

Une préparation rigoureuse est la clé d’une installation propre et durable. Commencez par réunir l’ensemble des outils, protections et accessoires nécessaires. Démontez ensuite le panneau existant, puis éliminez soigneusement les résidus de mastic afin d’obtenir une surface parfaitement propre.

Présentez le nouveau panneau afin de vérifier l’ajustement. Si certains anciens perçages ne correspondent pas, ils devront être rebouchés, puis poncés et dégraissés pour garantir une adhérence optimale. Marquez ensuite les nouveaux points de fixation, percez les trous nécessaires et nettoyez de nouveau la zone.

Appliquez un cordon régulier de autour de l’ouverture. Positionnez le panneau et procédez au serrage des vis progressivement et en alternance afin d’assurer une mise en pression homogène et une bonne étanchéité.

Une fois le panneau en place, retirez l’excédent de mastic immédiatement ou après séchage complet. ⚠️ Attention : n’utilisez jamais d’acétone sur le plexiglas, au risque de l’endommager. Préférez l’alcool à brûler pour le nettoyage.

❓ Outils et produits nécessaires

Perceuse avec jeu de mèches adaptées
Scie sauteuse
Tournevis, clés à pans et clé à vis
Compas (pour le traçage des rayons)
Feutre marqueur et règle graduée
Mastic d’étanchéité et pistolet applicateur
- 👉
👉
- Ø 5 mm pour la fixation du dormant
- Tête fraisée Ø 6 mm au niveau de la charnière
