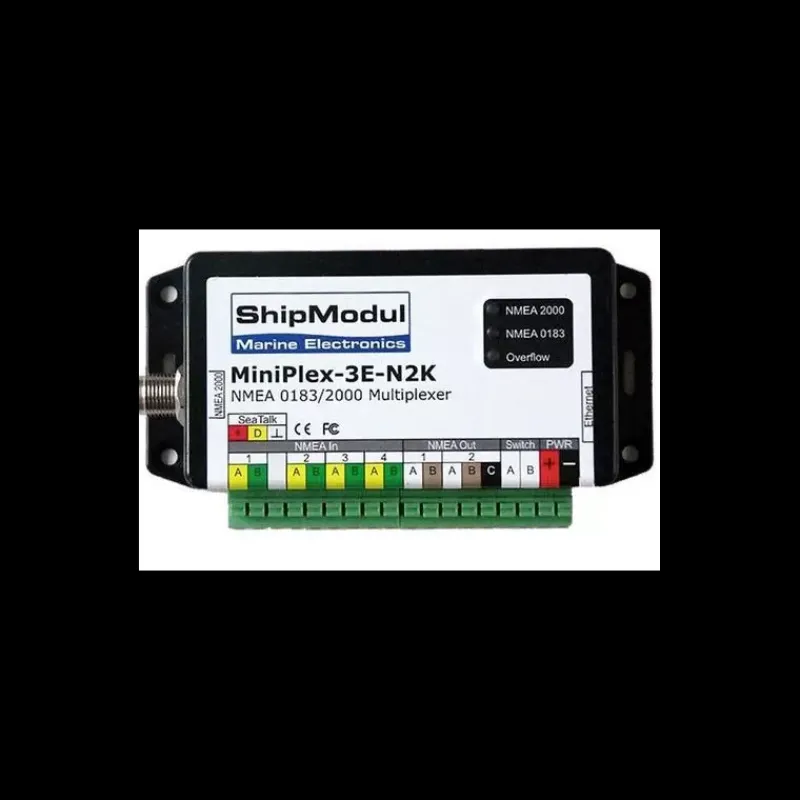

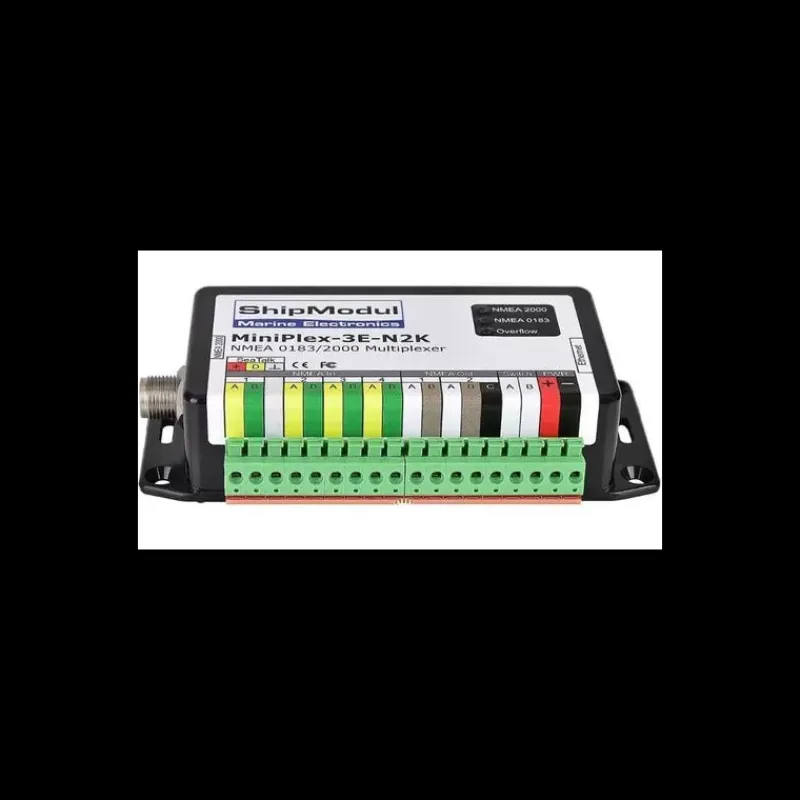

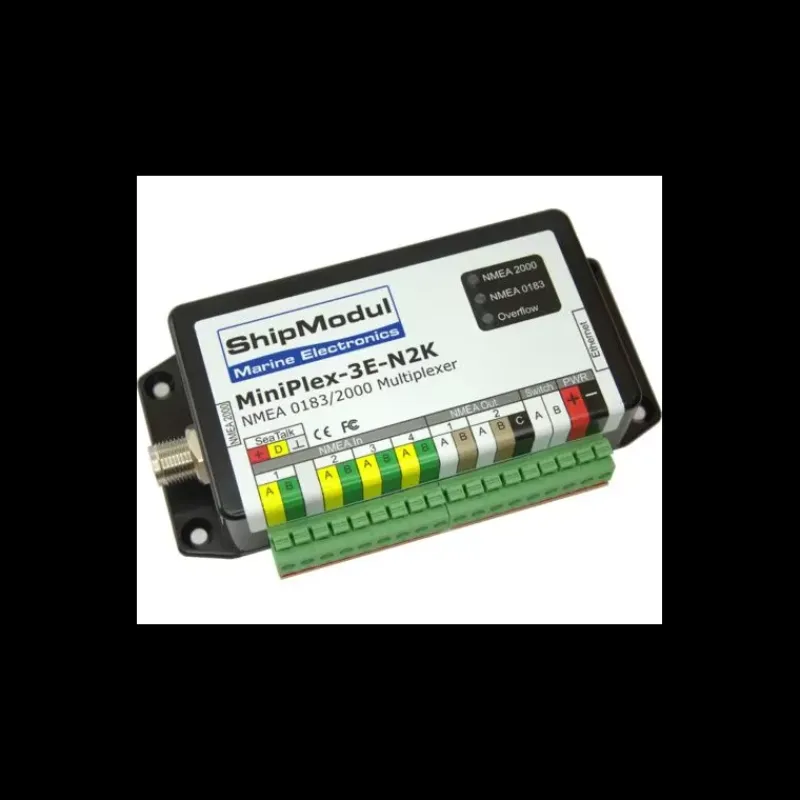

Mutliplexeur de données de navigation SHIPMODUL Miniplex-3

Le miniplex-3 de SHIPMODUL est un multiplexeur qui permet de connecter des appareils de différents langages entre eux NMEA 0183, NMEA 2000 & SeaTalk (Raymarine) entre eux sur le réseau de communication du bateau, idéal pour communiquer les appareils électroniques du bord.

Toutes vos données NMEA et SEATALK centralisées et diffusées en un seul boîtier

Grâce à un système intelligent de filtre & de routage, les données peuvent être envoyées à d’autres instruments de navigation, tablettes & smartphone. Le miniplex de SHIPMODUL permet de connecter des appareils multilanguage entre eux : réseau NMEA 0183, NMEA 2000 & SeaTalk (Raymarine) à bord de votre bateau à voile ou vedette à moteur.

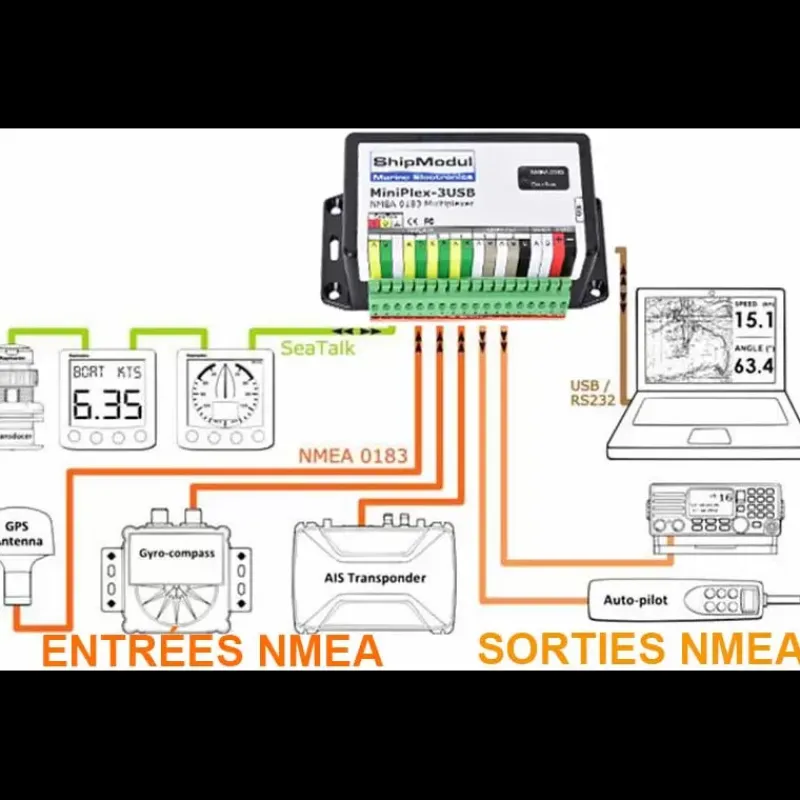

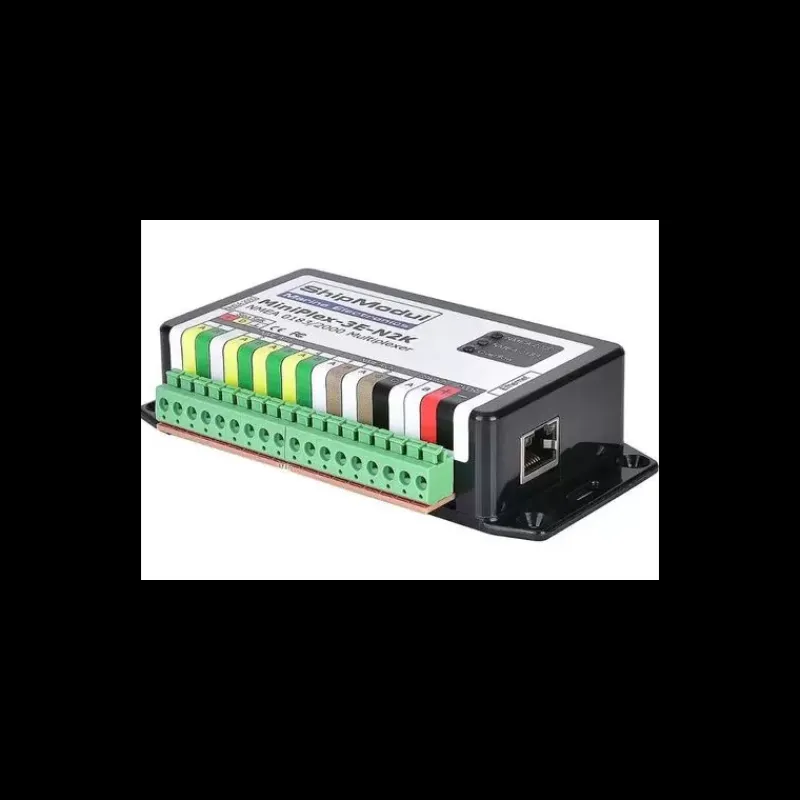

Combinant des données jusqu’à 4 instruments de navigation en 2 sorties NMEA & suivant le modèle un interface WIFI, USB ou Ethemet pour la connexion à un ordinateur. Les différents modèles de multiplexeur sont identiques du point de vue fonctionnel mais différents dans le type & le nombre d’interfaces. Le miniplex-3 de SHIPODUL intègre également en charge un AIS & d’autres appareils NMEA ayant des vitesses de transmissions élevées, jusqu’à 57600 bauds.

Le multiplexeur de SHIPMODUL permet de connecter un appareil doté du langage propriétaire à un réseau standard NMEA 0183 & NMEA 2000.

Points forts du multiplexeur Miniplex-3 de SHIPMODUL

• Permet de connecter des appareils de différents langages : NMEA 0183, NMEA 2000 & Seatalk (AIS, radar, GPS, traceur)
• Entrée / sortie bidirectionnel
• Simple & rapide d’installation

Caractéristiques techniques du multiplexeur Miniplex-3 de SHIPMODUL

• Tension d’alimentation : 8-35VDC, protégé contre l’inversion de polarité
• Consommation : 30 mA (80mA max. avec les ports de l’émetteur à pleine charge) pour le Miniplex- 3E-N2K
• Entrées : 4 x NMEA 0183/RS-422, isolation galvanique
• L’entrée « Input 1 » peut être paramétrée en mode SeaTalk
• Résistance en entrée: > 1.4 kOhm
• Courant en entrée: 0.5mA @ 2V / 3.0mA @ 5V / 7.1mA @ 10V
• Sorties : 2 x NMEA 0183/RS-422,isolation galvanique
• Courant de sortie Max : 20mA @ > 2V
• Taille de la liste de filtrage : 50 phrases types
• Taille de la liste de priorité : 50 phrases types
• Vitesse NMEA Entrée 1-3 : 4800 – 57600 baud
• Vitesse NMEA Entrée 4/Sortie 1 : 4800 – 57600 baud
• Vitesse NMEA Sortie 2 : 4800 – 115200 baud
• NMEA 2000: LEN: 1 / Vitesse: 250kbps
• Connecteur NMEA 2000 (N2K) : M12 mâle Micro-C
• Dimensions : 134 x 62 x 30 mm
