Outlet Tableau Wave design | 4 interrupteurs Distribution & Protection·Tableau Électrique|Distribution & Protection·Tableau Électrique

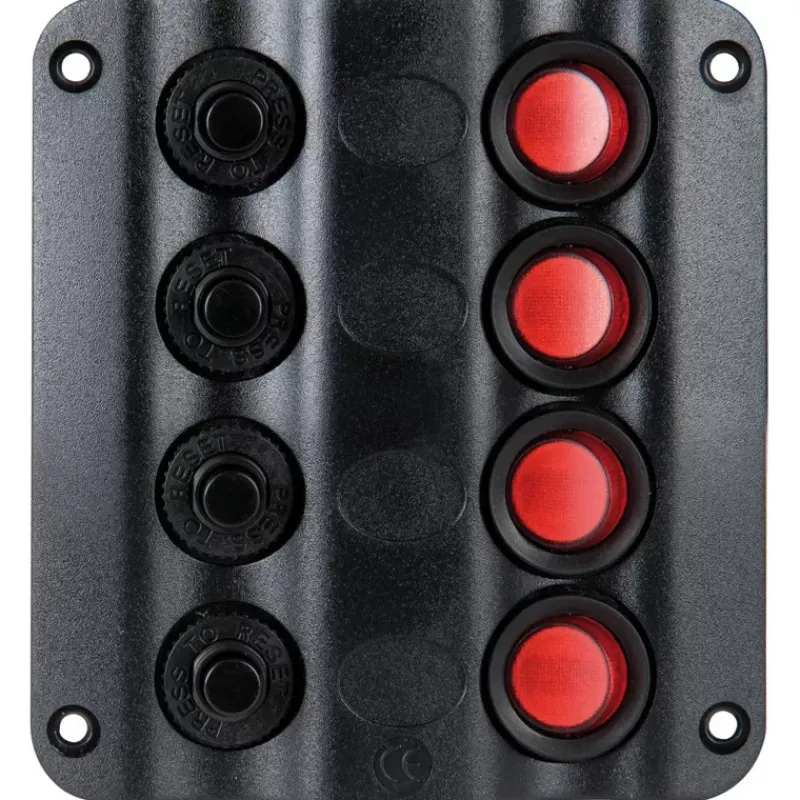

Tableau électrique 12V de bateau, van et fourgon Wave design OSCULATI – 4 interrupteurs

Vous installez un réseau électrique 12 V avec batterie et consommateurs à bord de votre bateau, van ou fourgon aménagé ? Le tableau 4 interrupteurs constitue une solution simple, rapide et professionnelle pour créer un réseau via la batterie auxiliaire.

Pour simplifier l’installation électrique

OSCULATI spécialiste de l’équipement embarqué en 12V propose ici le tableau électrique Wave 4 circuits qui est conçu pour simplifier la gestion de vos équipements électriques basse tension. Grâce à ses 4 interrupteurs protégés par fusibles et ses voyants LED, vous contrôlez facilement l’alimentation de vos appareils à bord.

Son format compact et son design élégant s’intègrent parfaitement dans les espaces réduits des vans, camping-cars, caravanes, bateaux, mais aussi des tiny houses et sites isolés. Compatible avec les systèmes 12V DC, il est idéal pour les installations nomades ou fixes.

❓ A quoi sert le tableau électrique ?

Non évidemment ce n’est pas obligatoire, mais cet accessoire facilite considérablement l’installation de votre réseau 12V à bord du van, bateau ou camping-car/ Pour résumé, il se place entre votre batterie auxiliaire et vos circuits 12 V alimentant vos appareils. Le tableau électrique offre trois rôles principaux :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de fusibles, il permet de se protéger des courts-circuits

🚐 Exemple d’installation dans un van ou un fourgon aménagé

Voici un exemple type d’utilisation de ce panneau électrique dans un fourgon :

• Interrupteur 1 : réseau d’éclairage
• Interrupteur 2 : pompe immergée ou pompe à eau pour le coin cuisine
• Interrupteur 3 : frigo à compression 12 V DC
• Interrupteur 4 : prise 12 V DC

✅ Avantages du produit

• 4 circuits indépendants avec fusibles pour une sécurité optimale
• Voyants LED pour un contrôle visuel rapide
• Design moderne et compact, facile à intégrer
• Compatible avec systèmes 12V DC
• Idéal pour véhicules aménagés, bateaux et sites isolés
• Façade étanchéité IP54

Des options possibles en plus

En complément de ce tableau électrique, OSCULATI, la marque italienne spécialiste des équipements pour bateaux et véhicules de loisirs propose deux modules complémentaires :

• 👉
• 👉  : pour recharger smartphone, tablette…

La gamme Wave Design OSCULATI est complète et offre 7 tableaux différents en fonction de vos besoins, découvrez les 6 autres :

• 👉
• 👉
• 👉
• 👉
• 👉
• 👉

🔧 Installation du tableau

Le tableau électrique OSCULATI convient pour les particuliers qui aménagent un van en mode DIY ou pour les propriétaires de bateaux et camping-cars qui font ou refont leur circuit électrique. Les grandes étapes de l’installation :

• Fixer le panneau sur une surface plane verticalement ou horizontalement
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

⚡ Le branchement électrique du tableau

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement. Sur le câble d’alimentation du panneau, penser à installer un fisible de 30 A grâce à un porte-fusible :

• 👉  : permet d’installer un fusible lame en vue de protéger le tableau
• 👉  : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Vous pourrez aussi avoir besoin d’accessoires périphériques comme :

• 👉 Du  : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du  : pour connecter le tableau à la batterie de cellule
• 👉 Des  : c’est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

Tous les câbles positifs (+) de vos différents circuits se connectent donc derrière le tableau. Les câbles négatifs se regroupent tous ensemble, vous pouvez par exemple utiliser une barrette de masse afin de faciliter l’installation :

•  : centralise tous vos fils négatifs (-)

❓ Comment alimenter un gros consommateur via le tableau ?

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 15 A, vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un . Le relais permet de dissocier le circuit de puissance (d’alimentation) du circuit de commande (tableau électrique) : l’essentiel du courant part directement de la batterie vers l’appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d’un relais pour les frigos, les prises 12 V DC…. A noter, un relais se protège par un fusible adapté à la consommation de l’appareil qu’il alimente. Pour protéger le relais, utiliser un porte-fusible dédié :

• 👉

🚐⛵ Compatibilité du tableau

• Systèmes électriques 12V DC
• Toute technologie de batterie (Lithium, AGM, GEL, plomb acide)
• Vans, fourgons aménagés, camping-cars, caravanes
• Bateaux, voiliers, vedettes
• Sites isolés et tiny houses
• Véhicule professionnel type artisans ou food truck

🧑‍🏭 À qui s’adresse ce produit ?

Particulier bricoleur ou professionnel :

• Vanlifers en van ou fourgon aménagé souhaitant créer leur circuit électrique
• Propriétaires de camping-cars et caravanes pour un contrôle centralisé
• Plaisanciers et navigateurs équipant leur bateau
• Habitants de sites isolés (tiny house, chalet autonome)
• Professionnels avec véhicules ou installations électriques 12V

⭐ L’avis de H2R Équipements

Particulièrement adapté aux « petits » réseaux, ce tableau électrique Osculati Wave se distingue par sa facilité d’installation grâce au pré cablage et son look sympa dans un van ou un bateau. Il offre un super rapport qualité/prix, il serait dommage de s’en passer pour la création d’une installation électrique.

⚙️ Caractéristiques techniques du tableau Wave OSCULATI

• Nombre d’interrupteurs : 4
• Type de système : 12V DC
• Fusibles inclus : 1 x 4 A / 1 x 6 A / 1 x 8 A / 1 x 10 A
• Protection : fusibles intégrés pour chaque circuit
• Indicateurs : voyants LED pour visualiser l’état des circuits
• Dimensions : 110 x 100 mm
• Indice d’étanchéité façade : IP54
• Matériaux : plastique résistant et composants électriques de qualité marine
• Fixation : montage encastré vertical ou horizontal
• Norme : CE
• Poids : 0,18 kg
