PC380*CBE

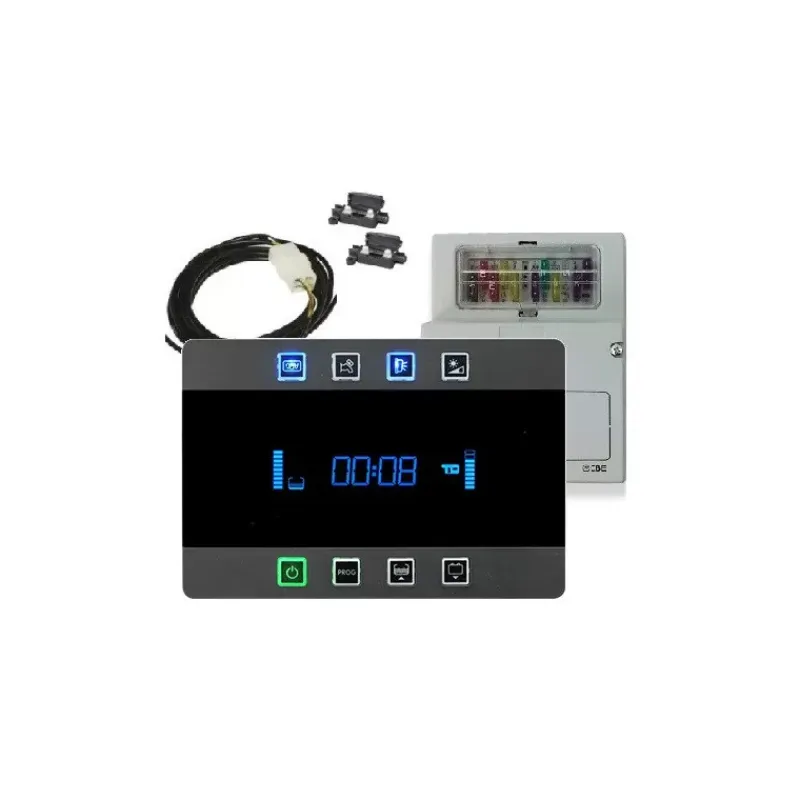

Tableau de commande électrique PC380 CBE

Tableau électrique 12V complet avec affichage LCD CBE PC380, solution tout en 1 pour création du réseau électrique dans le fourgon aménagé avec système de charge par coupleur séparateur, sondes eau, batterie et alimentations consommateurs.

CBE PC380 est une solution 12V simple pour créer une installation électrique complète et soignée dans le fourgon aménagé et mini van.
Le PC380 de CBE est un kit complet qui intègre une centrale électrique 12V pour la recharge de la seconde batterie (toutes technologie dont lithium avec booster DC/DCa ajouter) et la distribution du courant électrique a bord du véhicule, le kit comprend également un esthétique panneau de contrôle LCD rétroéclairé qui permettra la distribution électrique 12V des différents circuits (, ), le contrôle de niveau de charge et contrôle du niveau d’eau réservoir.

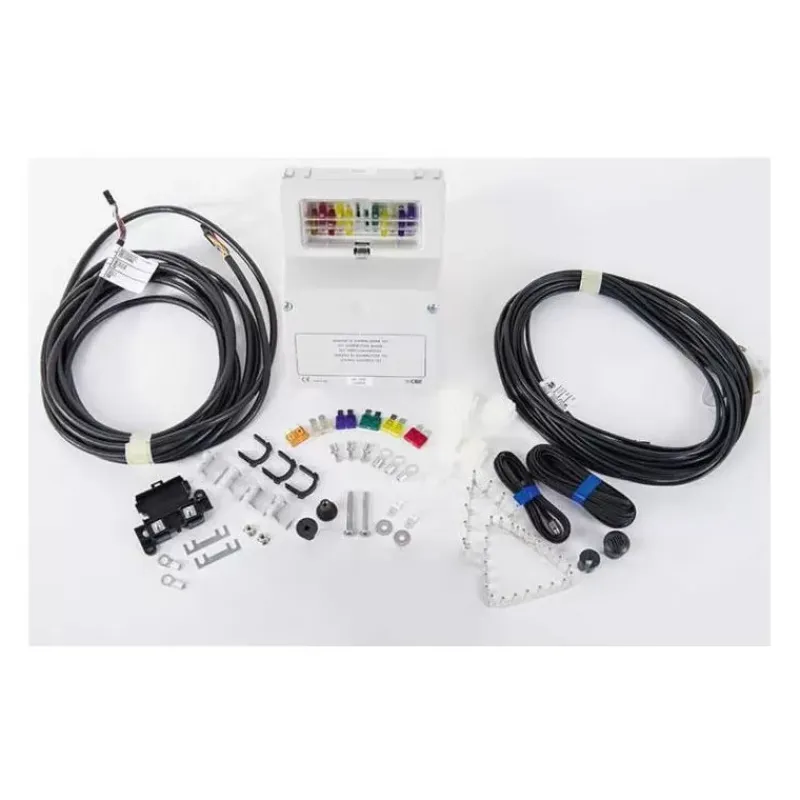

Equipements inclus dans le kit tableau électrique complet CBE PC380 :

La centrale de charge et de distribution 12V CBE DS300

• Permet la charge d’une seconde (Plomb & AGM & GEL) via un relais coupleur séparateur 50A commandé par la mise sous contacte du véhicule (compatible toute technologie moteur don EURO6 et EURO7).
• Intègre un tableau électrique de protection et distribution, permet une alimentation électrique 12V des appareils du bord, pompe, éclairages…
• sortie réfrigérateur, pour réfrigérateur trimixte uniquement, autre technologie frigo, à connecter sur un fusible autre de la centrale

Tableau d’affichage numérique CBE PC380

• Commande générale
• Commandes circuits auxiliaires
• Consultation : Niveau batterie auxiliaire (Voltmètre), niveau eau (potable et grise)
• Consultation température
• 6 mètres de câble (faisceau) raccordement tableau PC380 vers central DS300
• 2 x 6 mètres câble sondes eaux (prévoir sonde adaptée pour réservoir eau propre, eau grise fourni)
• Câbles capteur température
• 2 x fusibles 50A pour raccordement batteries moteur et batterie auxiliaire sur la centrale DS300 (câble non fourni (section mini conseillez 6 mm²)

Caractéristiques techniques du boitier de distribution 12V DS300 + tableau de commande CBE PC380

• Pour système 12V uniquement
• Dimensions central DS300 : 140 L x 185 H x 90 mm
• Dimensions tableau PC380 : 190 x 130 mm
• Nb de circuits électrique protégé : 9 (fonctions prédéfini)
• Protections circuits : 3A / 5A / 2 x 10 A / 3 x 20 A / 25A  / 30 A
• Coupleur séparateur compatible tous moteurs* : 50A
• Pour moteur EURO6 la connexion de la commande D+ ou plus après contact est indispensable, n’hésitez pas à utiliser un  pour faciliter l’installation
