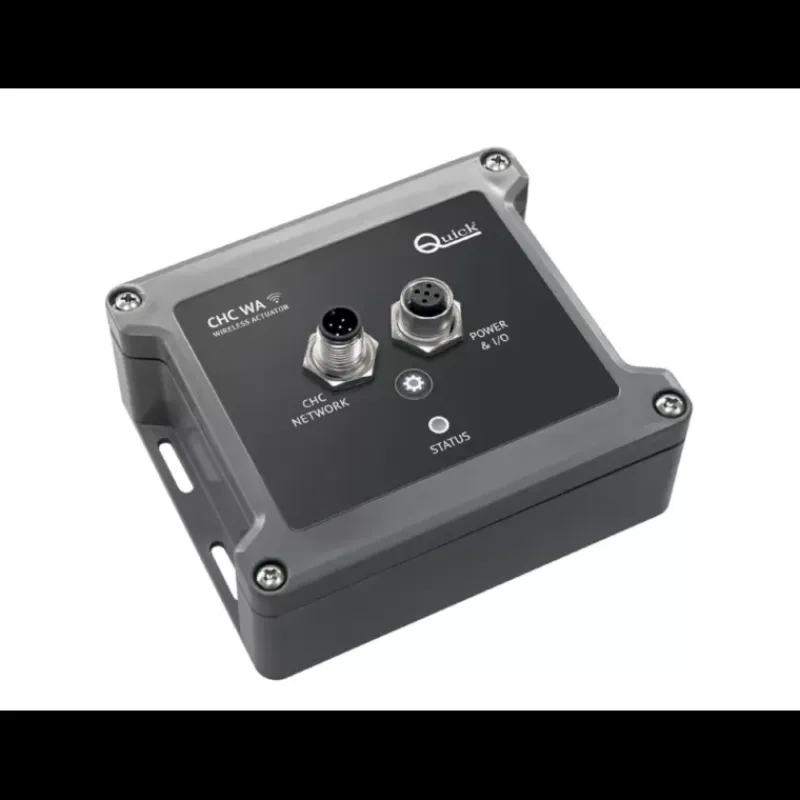

Récepteur compteur de chaine CHC WA QUICK pour bateau

Quick est une entreprise italienne qui conçoit et fabrique des produits de hautes qualités destinés à l’univers nautique. Leur offre est très large, puisqu’ils maitrisent parfaitement les univers de l’éclairage, du mouillage, du chauffe-eau, du propulseur, et même des stabilisateurs gyroscopiques.

Le mouillage de votre bateau est un élément de sécurité. Afin d’assurer une bonne tenue sur l’ancre, il est nécessaire qu’une longueur suffisante de chaine soit déposée au fond de l’eau.

En complément de , il devient indispensable d’installer un compteur de chaine, en effet, selon les conditions de vent, d’environnement, d’expérience de l’équipage, de clarté de l’eau, qui ne s’est pas déjà demandé combien de chaine était descendue ?

Grâce à la technologie sans fil du récepteur compteur de chaine CHC WA, l’opérateur pourra contrôler son guindeau de n’importe quel endroit du bateau avec une télécommande. Tout en restant à la barre, le marin pourra libérer ou remonter son mouillage, en connaissant précisément la longueur de chaine restante dans la baille à mouillage. En fin de manœuvre, l’opérateur pourra effectuer son contrôle visuel, avec une télécommande à la main, lui permettant d’ajuster son réglage rapidement et précisément, avant d’installer le système d’.

Une trop courte longueur vous fera certainement déraper et au contraire, une trop grande longueur entrainera un cercle d’évitage trop important par rapport à l’environnement (cailloux ou autres bateaux).

Quick, fort de sa solide expérience dans le matériel de précision nautique, propose des afficheurs précis, fiables et innovants.

Comment installer mon récepteur compteur de chaine CHC WA QUICK de façon optimale ?

L’appareil est compatible avec tout guindeau QUICK ou autres marques LOFRANS, ITALWINCH, LEWMAR s’il est équipé d’un capteur avec aimant. Il est possible d’améliorer la précision avec plusieurs aimants.

Il pourra être synchronisé avec le

Montage du boitier :

Localiser l’endroit, respecter certaines règles:

• Déterminer l’endroit le plus approprié : sec, éloigné de moteurs électriques susceptibles de perturber le signal, dans une structure non métallique.
• Éviter les interférences électromagnétiques, en respectant une distance minimum de 30 cm du compas, 50 cm d’un récepteur radio, 1 m d’un émetteur radio ou moteur électrique, 2 m de tout émetteur radio SSB (BLU) ou du faisceau radar.
• L’appareil doit être accessible pour contrôle ultérieur éventuel.
• La surface doit être plate, lisse et propre.
• Ne pas fixer sur une cloison structurelle

Fixer le récepteur :

• Mettre l’appareil en situation et marquer les 4  trous de fixation
• Utiliser des vis à têtes plates, d’une largeur de 2,9 à 3,9 mm, longueur minimale conseillée 15 mm.
• Si vous utilisez des vis auto foreuses, pensez à pré percer.
• Serrer à la main, fermement, sans endommager l’appareil

Connexion électrique :

• Couper l’alimentation avant de raccorder le récepteur compteur de chaine
• Adapter la section de câble à la longueur nécessaire
• Prévoir un fusible de 4A sur l’alimentation du capteur
• Prévoir un interrupteur permettant d’allumer ou éteindre le compteur QUICK QNC CHC
• L’alimentation en 12 ou 24 V ne doit pas provenir du parc batterie moteur
• Connecter au réseau CAN BUS en vissant la prise M12 mâle à l’appareil en tenant compte du détrompeur.

Ci-dessous, nous vous recommandons de télécharger le manuel d’installation, vous y trouverez les recommandations et détails supplémentaires.

Fonctionnement de l’appareil :

Le compteur QUICK QNC CHC vous permettra :

• d’afficher la longueur de chaine mise à l’eau
• de gérer les paramètres de fonctionnement
• de contrôler les actions du guindeau

Caractéristiques techniques du récepteur compteur de chaine CHC WA QUICK

• Possibilité de connecter plusieurs instruments
• Indication de la longueur de chaine restante dans la baille à mouillage
• Mise en réseau du bord via un câble CAN BUS 5 broches
• Étanchéité : IP67
• Tension d’alimentation 12 ou 24 V.
• Plage de température : -20°C à +70°C

Contenu de la livraison

• Récepteur CHC WA
• Kit capteur compteur de chaine
• Câble d’alimentation de 0,5 m
• Gabarit de perçage
• Manuel d’installation et conditions de garantie
