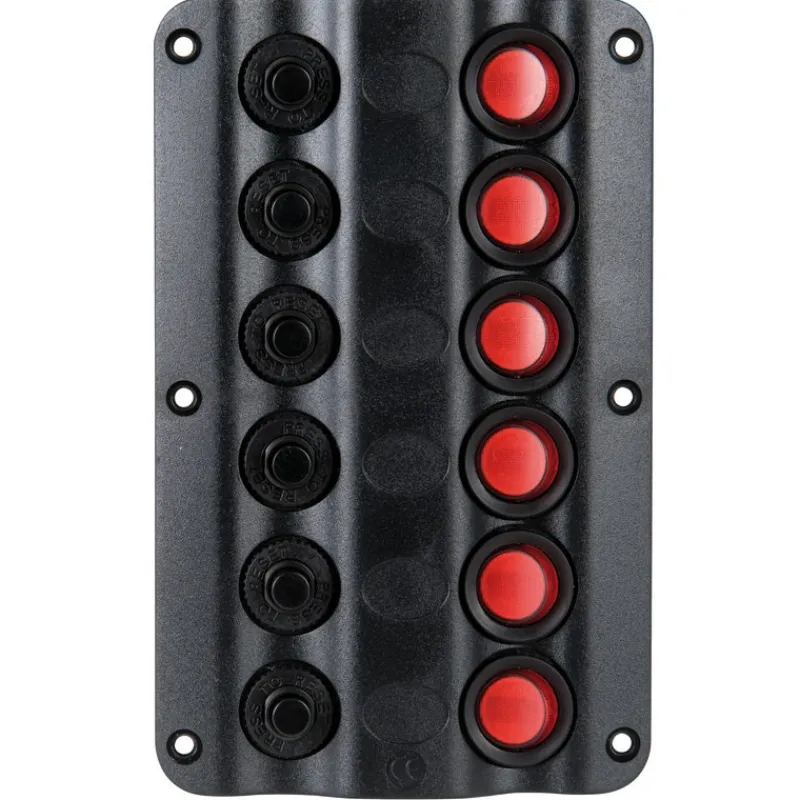

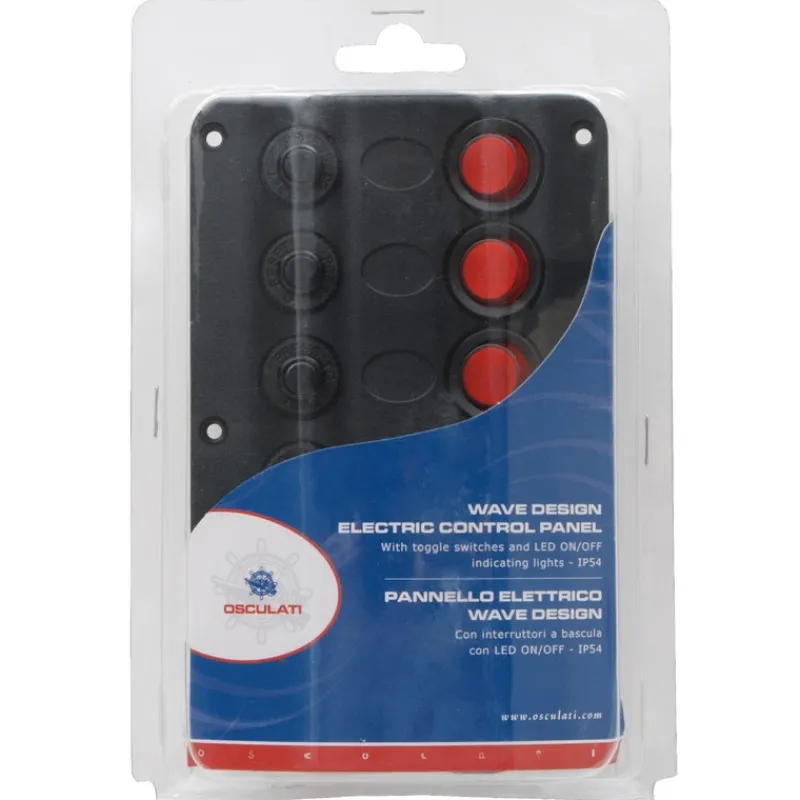

Tableau Électrique 12V Wave OSCULATI – 6 interrupteurs pour vans, véhicules et bateaux

Le tableau électrique OSCULATI Wave avec 6 interrupteurs permet de contrôler facilement vos circuits 12V DC à bord des vans, camping-cars, bateaux ou tiny houses. Design moderne, fusibles intégrés et LED indicatives pour une sécurité optimale. Installation verticale ou horizontale.

Gestion simple et sécurisée de votre installation électrique 12V DC

Le tableau électrique OSCULATI Wave est conçu pour offrir une gestion simple et fiable de vos circuits électriques basse tension. Avec ses 6 interrupteurs protégés par fusibles et ses voyants LED, il vous permet de contrôler et sécuriser l’alimentation de vos équipements à bord.

Son design compact et moderne s’intègre parfaitement dans les espaces réduits des vans, fourgons aménagés, camping-cars, caravanes, bateaux, mais aussi des sites isolés comme les tiny houses. Compatible avec les systèmes 12V DC, il est idéal pour les installations électriques nomades ou fixes.

❓ Un tableau électrique, à quoi sert-il, est-il obligatoire ?

Non évidemment ce n’est pas obligatoire, mais cet accessoire facilite considérablement l’installation de votre réseau 12V à bord du van, bateau ou camping-car/ Pour résumé, il se place entre votre batterie auxiliaire et vos circuits 12 V alimentant vos appareils. Le tableau électrique offre trois rôles principaux :

• Centraliser et distribuer : c’est-à-dire qu’il répartit le courant provenant de la batterie vers les consommateurs (appareils) en un seul point
• Contrôler : équipé d’interrupteurs, il permet de créer et couper/allumer les différents circuits électriques
• Protéger : doté de fusibles, il permet de se protéger des courts-circuits

✅ Avantages du produit

• 6 interrupteurs protégés par fusibles pour une sécurité renforcée
• Voyants LED pour un contrôle visuel rapide
• Design moderne et compact, facile à intégrer
• Compatible avec systèmes 12V DC
• Idéal pour véhicules aménagés, bateaux et sites isolés

Un tableau électrique modulaire

En complément de ce tableau électrique, OSCULATI, la marque italienne spécialiste des équipements pour bateaux et véhicules de loisirs propose deux modules complémentaires :

• 👉
• 👉  : pour recharger smartphone, tablette…

La gamme Wave Design OSCULATI est complète et offre 7 tableaux différents en fonction de vos besoins, découvrez les 6 autres :

• 👉
• 👉
• 👉
• 👉
• 👉
• 👉

🔧 Installation du panneau électrique

Le tableau électrique OSCULATI convient pour les particuliers qui aménagent un van en mode DIY ou pour les propriétaires de bateaux et camping-cars qui font ou refont leur circuit électrique. Les grandes étapes de l’installation :

• Fixer le panneau sur une surface plane verticalement ou hortizontalement
• Connecter les câbles d’alimentation 12V à l’entrée du panneau
• Relier chaque sortie aux équipements à alimenter (pompes, éclairage, etc.)
• Tester les circuits pour vérifier le bon fonctionnement des interrupteurs et fusibles

⚡ Détail du branchement électrique

Pour la connexion électrique, c’est très simple car le tableau est pré-cablé. C’est-à-dire que vous trouverez un câble rouge d’alimentation positif à connecter à la batterie. Il n’y aura qu’à connecter les appareils sur les sorties des interrupteurs prévues à cet effet. Pour cela, prévoir des  pour faciliter le branchement. Sur le câble d’alimentation du panneau, penser à installer un fisible de 30 A grâce à un porte-fusible :

• 👉  : permet d’installer un fusible lame en vue de protéger le tableau
• 👉  : à installer dans le porte-fusible

Vous trouverez aussi un câble noir négatif, le branchement de ce dernier est facultatif car les interrupteurs sont unipolaires et à connecter à vos (+) de vos appareils, mais le branchement de l’alimentation négative permettra le fonctionnement des témoins LEDS.

Pour compléter votre installation électrique, consultez nos catégories connexes :

• 👉  : pour stocker l’énergie à bord
• 👉  : afin d’améliorer la capacité de stockage ou de créer votre réseau

Vous pourrez aussi avoir besoin d’accessoires périphériques comme :

• 👉 Du  : souple et résistant, seul le câble souple peut être installé en bateau. Le câble rigide est à proscrire
• 👉 Du  : pour connecter le tableau à la batterie de cellule
• 👉 Des  : c’est très nettement le moyen le plus simple, le plus rapide et le plus fiable pour connecter des câbles électriques en environnement mobiles tels que les bateaux et véhicules de loisirs.

❓ Vous avez un gros consommateur à alimenter via le tableau ?

Si vous avez un consommateur (un consommateur = un appareil électrique) qui consomme plus de 15 A, vous pourrez le connecter sur le tableau. Mais il faudra pour cela passer par un . Le relais permet de dissocier le circuit de puissance (d’alimentation) du circuit de commande (tableau électrique) : l’essentiel du courant part directement de la batterie vers l’appareil sans passer par le tableau électrique.

Le tableau sert simplement à contrôler le relais. Nous vous recommandons la mise en place d’un relais pour les frigos, les prises 12 V DC…. A noter, un relais se protège par un fusible adapté à la consommation de l’appareil qu’il alimente. Pour protéger le relais, utiliser un porte-fusible dédié :

• 👉

🚐⛵ Compatibilité

• Systèmes électriques 12V DC
• Toute technologie de batterie
• Vans, fourgons aménagés, camping-cars, caravanes
• Bateaux, voiliers, vedettes
• Sites isolés et tiny houses
• Véhicule professionnel type artisans ou food truck

🧑‍🏭 À qui s’adresse ce produit ?

Particulier bricoleur ou professionnel :

• Vanlifers en van ou fourgon aménagé souhaitant créer leur circuit électrique
• Propriétaires de camping-cars et caravanes pour un contrôle centralisé
• Plaisanciers et navigateurs équipant leur bateau
• Habitants de sites isolés (tiny house, chalet autonome)
• Professionnels avec véhicules ou installations électriques 12V

⭐ L’avis de H2R Équipements

Chez H2R Équipements, nous recommandons le tableau électrique Osculati Wave pour sa fiabilité, son design moderne et sa facilité d’installation grâce notamment au pré-cablage arrière. C’est une solution idéale pour créer un circuit électrique (en van ou tiny house notamment) pour modifier un circuit existant. Le fait de pouvoir lui ajouter un module est un vrai plus.

⚙️ Caractéristiques techniques

• Nombre d’interrupteurs : 6
• Type de système : 12V DC
• Fusibles inclus : 2 x 5 A / 2 x 10 A / 2 x 15 A
• Protection : fusibles intégrés pour chaque circuit
• Indicateurs : voyants LED pour visualiser l’état des circuits
• Dimensions : 160 x 100 mm
• Indice d’étanchéité façade : IP54
• Matériaux : plastique résistant et composants électriques de qualité marine
• Fixation : montage encastré vertical ou horizontal
• Norme : CE
• Poids : 0,18 kg
