Ventilation Basse Intérieure Norme VASP et Gaz par*Chantal

Grille d’Aération Circulaire pour Plancher | Spécial VASP & QUALIGAZ

Optimisez le renouvellement d’air de votre van ou fourgon aménagé avec notre gamme de grilles d’aération basse. Spécialement conçues pour une pose intérieure en plancher, ces grilles robustes garantissent une ventilation permanente, indispensable pour la sécurité des occupants et l’homologation de votre véhicule.

❓ Pourquoi choisir nos grilles d’aération de plancher CHANTAL ?

L’aménagement d’un véhicule de loisirs impose des règles strictes en matière de ventilation (Norme NF EN 721). Nos grilles répondent aux exigences de l’homologation VASP et aux contrôles QUALIGAZ / VERITAS :

• Ventilation Permanente : Grilles fixes non obturables pour un flux d’air continu.
• Conception Spéciale Plancher : Idéales pour une installation discrète au sol ou en bas de paroi (contremarche).

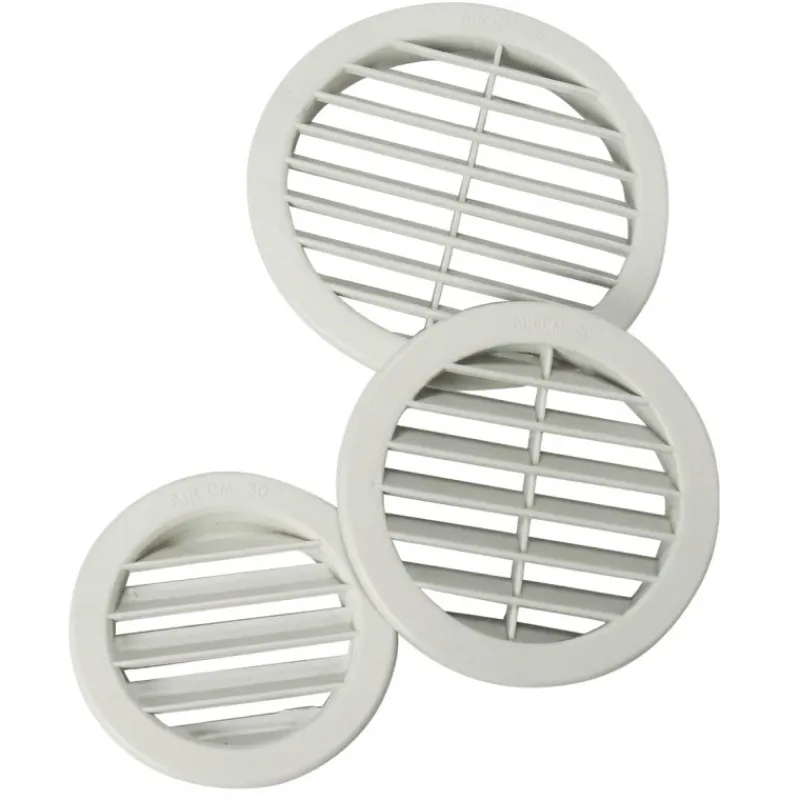

• Trois Tailles Disponibles : Adaptées à toutes les surfaces projetées de véhicules (30 cm², 40 cm², 70 cm²).

🔧 Guide de Pose et Points de Vigilance

L’installation d’une aération basse en plancher demande de la précision pour garantir l’étanchéité et préserver la structure du véhicule.

Mode de pose étape par étape :

1. Traçage : Repérez l’emplacement à l’intérieur en vérifiant l’absence d’obstacles sous le châssis (longerons, réservoirs, câbles).
2. Découpe : Utilisez une scie cloche adaptée au diamètre d’encastrement (voir tableau technique).
3. Protection Anticorrosion : Appliquez impérativement un primaire ou une  sur la tranche de la tôle découpée.
4. Collage & Étanchéité : Appliquez un cordon de mastic-colle polymère ou PU () sur la collerette.
5. Encastrement : Insérez la grille et maintenez une légère pression le temps de la prise.

⚠️ Points de vigilance pour le châssis :

• Évitez les longerons : Ne découpez jamais dans un élément structurel du châssis. Cela fragilise le véhicule et entraîne un refus immédiat au contrôle technique ou à la DREAL.
• Distance d’échappement : La grille doit être située à au moins 50 cm de toute source de pollution (sortie d’échappement, bouchon de remplissage de carburant).
• Hauteur Normative : Pour être comptabilisée en aération basse, la grille doit être située à moins de 10 cm du sol fini.

💡 Astuce du technicien H2R Equipemnts pour être pour être sûr de ne pas faire de grosse bêtise.

Percer d’abord avec un petit foret depuis le dessous du véhicule avant de vous lancer par le haut avec votre scie cloche.

Passages d’Air réglementaire en véhicule aménagé

📊 Tableau de correspondance VASP (Norme NF EN 721)

Le passage d’air utile est calculé selon la surface projetée de votre véhicule (Longueur x Largeur hors tout)

📊 Tableau de passage d’air spécifique QUALIGAZ

⭐ L’avis H2R Equipements :

Une grille d’aération simple qui facilite vos démarches d’homologation. Le marquage du passage d’air (30, 40 ou 70 cm²) est directement intégré dans le moule de fabrication. Fini les recherches de certificats papier ou de factures : le contrôleur DREAL ou Qualigaz valide immédiatement la conformité, vous garantissant un contrôle serein.

⚙️ Caractéristiques Techniques

• Fabrication : ASA

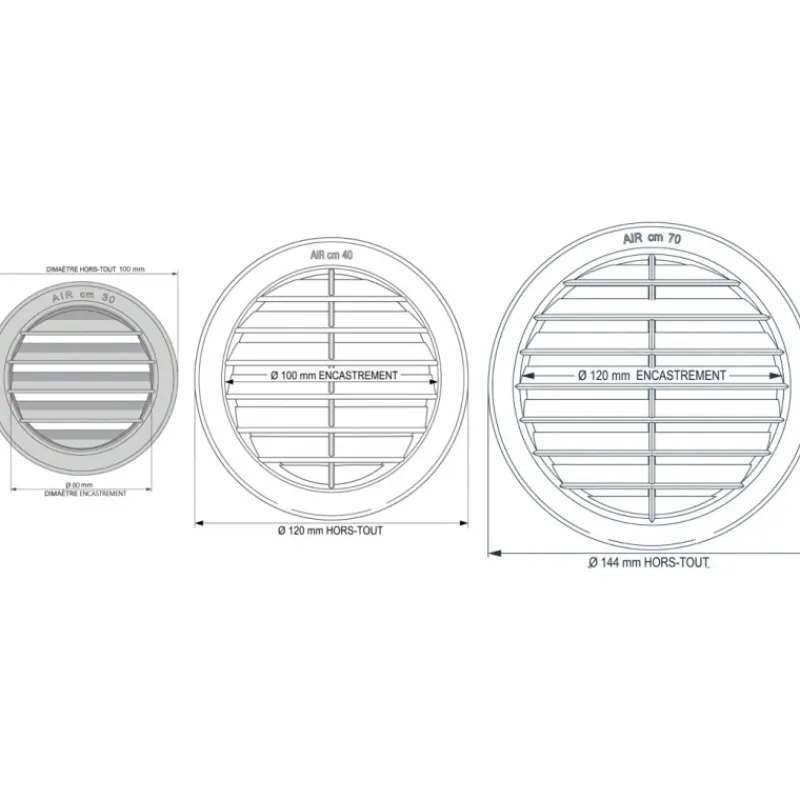

• Tableau de dimensions spécifiques selon le modèle choisi
