Busbar VICTRON ENERGY 150 A – 6 connexions avec couvercle – fixation à vis

La Busbar VICTRON ENERGY 150 A – 6 connexions est un bornier pour les systèmes électriques embarqués en van, fourgon aménagé, camping-car ou bateau, ainsi que pour les installations basse tension en site isolé comme une tiny house. Robuste et conçue pour résister aux vibrations, elle regroupe les câbles et assure une distribution sécurisée en 12/24V.

Une distribution électrique fiable pour vos installations nomades et isolées

La Busbar VICTRON ENERGY 150 A – 6 connexions est un élément essentiel pour organiser et sécuriser vos circuits électriques. Conçue pour les environnements mobiles et exigeants, elle permet de regrouper plusieurs connexions de manière propre et fiable, réduisant les risques de mauvais contacts et simplifiant la maintenance.

Avec ses 6 points de connexion, elle est idéale pour les systèmes électriques embarqués dans les camping-cars, fourgons aménagés, vans, mais aussi pour les bateaux et les installations hors réseau comme les tiny houses. Son double écrou garantit une fixation solide et une résistance optimale aux vibrations, indispensable pour les véhicules en mouvement.

Compatible avec les circuits 12V et 24V, cette busbar est conçue pour supporter jusqu’à 150 A, offrant une solution robuste pour vos besoins en distribution électrique.

❓ Un busbar, c’est quoi et à quoi ça sert ?

Un busbar c’est un bornier de connexion électrique à plusieurs connexions permettant de raccorder en un seul point tous vos câbles de la même polarité (positif ou négatif). Dans un van ou un bateau, on y regroupe par exemple tous les câbles négatifs de vos consommateurs.

✅ Avantages du busbar VICTRON

• 6 connexions pour une organisation optimale des câbles
• Capacité 150 A, adaptée aux systèmes électriques puissants
• Double écrou pour une résistance accrue aux vibrations
• Avec couvercle de protection
• Compatible 12/24V, idéale pour véhicules et sites isolés
• Robuste et fiable, conçue pour durer dans des environnements exigeants
• Installation facile, pour un câblage propre et sécurisé
• Connexions en acier inoxydable

🔧 Comment l’installer

L’installation de la busbar n’est pas compliqué elle convient pour les particuliers qui aménagent leur van ou fourgon en mode DIY, les propiétaires de bateaux ou les aménageurs professionnels de véhicules.

• Fixez la busbar sur une surface stable et rigide (horizontale ou verticale)
• Connectez vos câbles en respectant la polarité, il doit y avoir uniquement la même polarité sur la barrette.
• Serrez les connexions avec le double écrou pour garantir une fixation solide
• Contrôlez régulièrement le serrage pour maintenir une performance optimale

📐 La fixation de la barrette

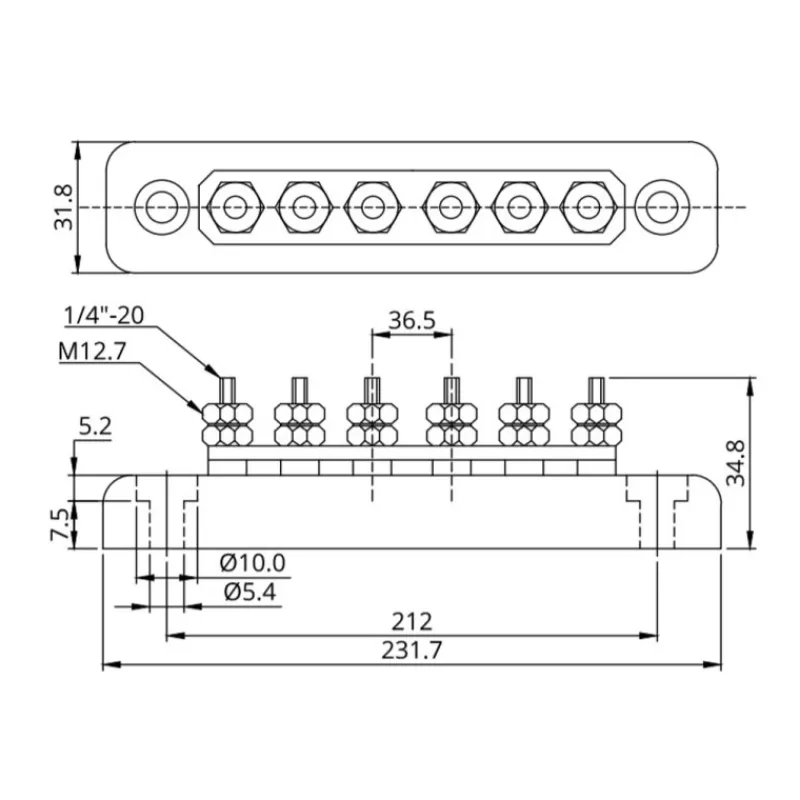

Pour la fixation, il convient de prévoir 2 vis à tête fraisée (non livrées) d’un diamètre max ø 5 mm, le diamètre des trous pour vis est de ø 5,4 mm. L’entraxe entre les 2 vis est de 212 mm.

⚡ La connexion électrique

Pour la connexion électrique, les bornes sont de type M6 comprendre qu’elles ont un diamètre de 6 mm et conviennent donc pour les cosses à oeil ø 6 mm : 👉 . Vous pourrez donc y connecter n’importe quelle cosse à oeil du moment qu’elle a un œil de 8 mm.

On n’oublie pas, dans un bateau, un van ou un camping-car les vibrations interdisent l’utilisation de câble rigide, il ne faut utiliser que du câble souple. Découvrez notre sélection :

• 👉
• 👉

🚐 Compatibilité de la busbar

Compatible avec les systèmes électriques 12V et 24V, jusqu’à 150 A. Convient pour les installations embarquées :

• Van ou fourgon aménagé
• Camping-car
• Caravane
• Bateau
• Véhicule professionnel type food truck ou utilitaire
• Site isolé hors réseau (tiny house…)

❓ 150 A, à quoi cela correspond ?

Il s’agit de la capacité du busbar en ampères, c’est à dire qu’elle peut « encaisser » un courant maximum de 150 A. Comment savoir si c’est suffisant ? Plusieurs cas de figures possibles :

• 1 : La busbar ne sert que pour vos départs négatifs vers des consommateurs (appareils de bord type frigo, guindeau…)
• 2 : La busbar ne sert que pour vos arrivées de système de charge (chargeur, régulateur solaire, …)
• 3 : La busbar est à la fois utilisée pour les négatifs des consommateurs et système de charge

Dans tous les cas, additionnez la consommation en A des consommateurs (si cas de figure 1), des appareils de charge (cas de figure 2) ou des consommateurs + systèmes de charge (cas de figure 3). La somme de ces additions ne doit pas dépasser 150 A. Besoin de plus de capacité ? VICTRON propose une busbar en 250 A : 👉 .

✔️ Un équipement qui convient pour homologation VASP d’un van ou fourgon

La Busbar VICTRON ENERGY convient pour une homologation respecte les standards de qualité et de sécurité, si vous souhaitez valider une homologation VASP à la DREAL de votre véhicule de loisirs, vous pourrez installer ce busbar. Comme il s’agit d’un élément passif (sans électronique), il ne vous sera pas demandé de certificat R10.

🧑‍🏭 À qui est destinée cette busbar ?

Cette busbar est idéale pour :

• Les particuliers qui aménagent leur van ou fourgon en DIY et veulent une installation électrique propre et sécurisée
• Les aménageurs professionnels à la recherche d’un composant fiable pour leurs projets
• Les propriétaires de camping-cars, caravanes ou bateaux qui souhaitent améliorer ou optimiser leur système électrique
• Les passionnés de sites isolés (tiny house, cabane autonome) qui ont besoin d’une distribution basse tension robuste

⚙️ Caractéristiques techniques Busbar 250A – 6 emplacements VICTRON ENERGY

• Courant max : 250AA
• Tension max : 70 V DC
• Bornes de connexions : 6 x M8
• Hauteur bornes connexion : 17 mm
• Matériau bornier : acier inoxydable
• Matériau base : ABS
• Matériau couvercle : polycarbonate
• Dimensions : 48 x 270 x 70 mm (avec couvercle)
• Conformité : CE
• Poids : 0,43 kg

🎞️ Vidéo des busbars VICTRON ENERGY

📦 Contenu de la livraison

• 1 x barrette avec 8 connecteurs M8 inox
• 1 x couvercle plastique
