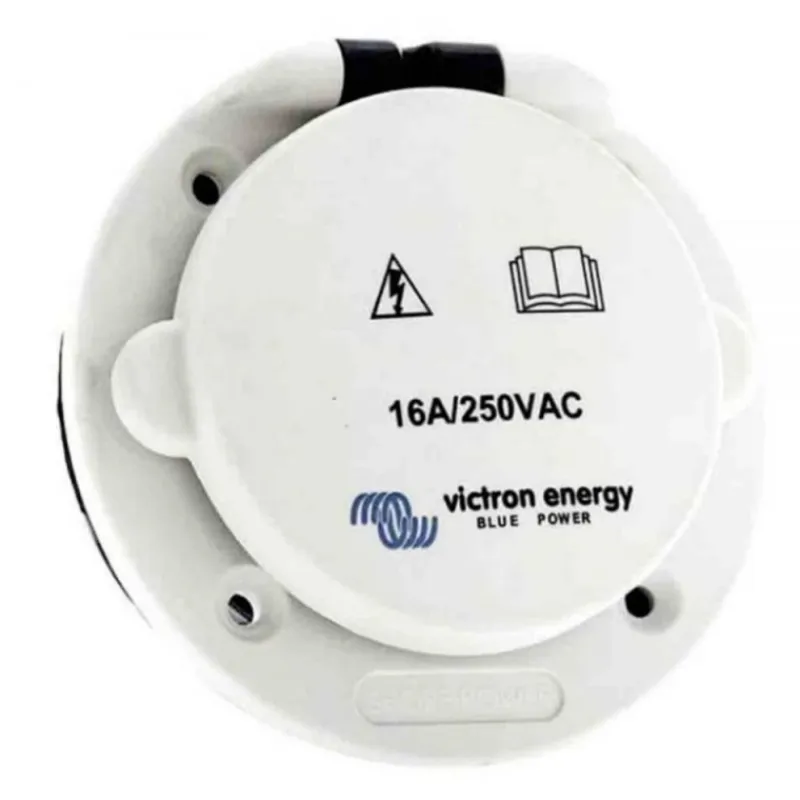

VICTRON Socle de connexion AC – 16 A | PA6*Victron Energy Clearance

Prise AC 16 A plastique blanc – socle extérieur pour raccordement 230 V sur van, fourgon et bateau

La prise femelle P17 16 A de VICTRON est conçue pour être encastrée dans une paroi de votre fourgon aménagé, camping-car ou bateau. Cette prise permet de fournir une alimentation en 230 V de manière simple et efficace, facilitant ainsi l’utilisation de divers appareils électriques dans votre véhicule de loisir.

Que ce soit pour recharger vos appareils électroniques, faire fonctionner des équipements de cuisine ou encore alimenter des systèmes de divertissement, cette prise P17 est la solution idéale pour garantir un confort optimal lors de vos escapades. Son installation encastrée assure non seulement une esthétique soignée, mais aussi une sécurité accrue, en évitant les câbles apparents et les risques de trébuchement.

🔧 Installation du socle de raccordement 230 V AC extérieure VICTRON ENERGY

Que vous soyez particulier ou professionnel, la prise peut être utilisée en création (aménagement d’un van ou fourgon par exemple) ou pour remplacer un socle existante. Elle convient pour carrosserie en tôle, composite ou fibre de verre.

✂️ Installation encastrée sur la coque ou la carrosserie

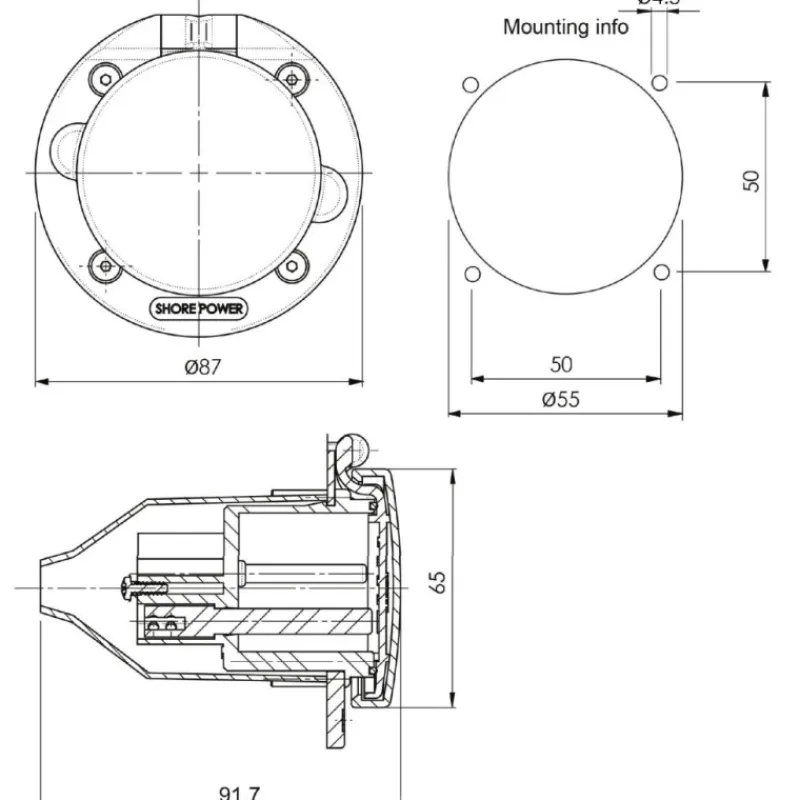

Pour l’installation qui se fait donc par encastrement sur la carrosserie, il faut prévoir de percer un trou diamètre ø 55 mm. La coupelle est équipée de 4 trous ø 4,5 mm pour vis à tête fraisée 4 mm. Les vis inox sont livrées.

Pour une installation sur un van, un fourgon ou un camping-car, vous aurez donc besoin de :

• 👉  : du mastic pour l’étanchéité

N’oubliez pas, pour l’installation sur la carrosserie en tôle d’un van ou un fourgon, il convient d’appliquer un antirouille indispensable après toute découpe :

• 👉

Besoin de lames pour scie sauteuse pour découper la tôle de votre fourgon ? C’est ici : 👉 .

Pour en bateau, le principe est le même mais vous utiliserez plutôt :

• 👉  : pour la réalisation du joint extérieur sur le bateau

🔌 La connexion électrique

Lorsque la prise sera en place, il conviendra de la connecter à un coffret électrique afin de protéger les utilisateurs et le circruit. En bateau, le règlement DIV240 impose que le coffret soit placé à moins de 50 cm de la prise de quai. Mieux vaut partir sur un modèle étanche et robinet : 👉 .

En van aménagé ou camping-car, la norme VASP impose aussi un disjoncteur + différentiel adapté. vous pouvez connecter le modèle ratio si vous avez une utilisation intensive du véhicule. Sinon vous pouvez utiliser ce modèle :

• 👉

Pour connecter la prise VICTRON au coffret AC 230 V, il faut impérativement utiliser du câble souple si vous êtes en bateau, camping-car ou van qui résiste aux vibrations des navigations et de la route.

• 👉  : du câble électrique sur gainé 3 pôles pour installation électrique nomade, à la découpe sur mesure.

🚐⛵🛥️ Compatibilité

• Prolongateurs / adaptateur d’alimentation : VICTRON et RATIO uniquement (format propriétaire/spécifique)
• Usages : vans, fourgons aménagés, camping-cars, mobil-homes, véhicules professionnels, bateaux de plaisance (connexion prise de quai)
• Non compatible : prolongateurs P17 standards et prises génériques non Victron/Ratio

Vous avez besoin d’un adaptateur à connecter à cette prise ? Découvrez le modèle RATION : 👉

✔️ Un socle qui convient pour homologation VASP

Le socle en lui-même n’entraîne pas une homologation et convient donc si vous souhaitez faire homologuer votre véhicule. Mais pour un dossier VASP, l’installation 230 V doit :

• être protégée par un dispositif différentiel et un disjoncteur dimensionnés
• respecter un cheminement des câbles sécurisé (fixations, gaines, passages protégés)
• assurer la mise à la terre et la séparation des circuits 12/24 V et 230 V
• Un schéma unifilaire et des étiquetages clairs facilitent le contrôle

⭐ L’avis H2R Équipements

Ce socle très pratique s’impose désormais en première monte sur de nombreux bateau ou véhicule aménagé. En vanlife et aménagement DIY, c’est la solution facile et fiable pour se connecter au réseau 230V. En plaisance, c’est parfait pour la prise de quai bien plus pratique que les prises à quart de tour. Le seul point à avoir en tête : ne convient que pour les prolongateurs Victron ou Ratio.

⚙️ Caractéristiques techniques de la prise P17 VICTRON

• Tension max : 250 V
• Intensité max : 16 A
• Normes : IEC 60309
• Indice de protection : IP56
• Poids : 0,23 kg
• Certification : CE
• Matériau corps : PA6 (plastique composite)
• Connecteurs : cuivre plaqué nickel
